Abbildung ähnlich

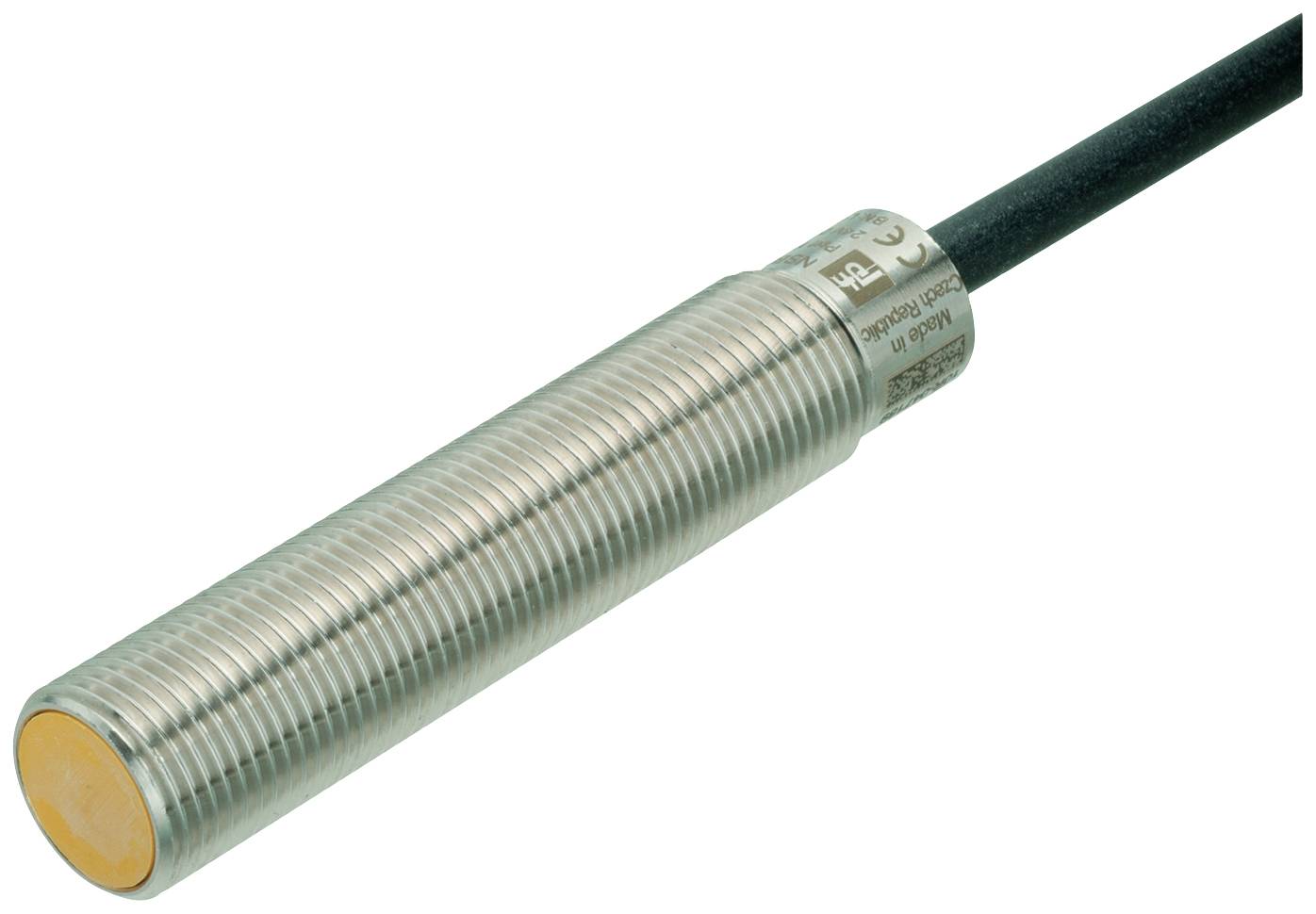

Pepperl+Fuchs Sensor Induktiv NSB2-12GM50-2E2-PUR-S2D2 304276-000004 bündig PNP
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor
Betriebsspannung max.
30 V
Kontaktart
2 Schließer
Schaltabstand (max.)
2 mm
Ausgänge
PNP
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf und Versand durch Conrad Electronic
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
130,24 €
3
2% = 9,51 €
127,07 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (130,24 € / Stück)
138,65 €
-6 %
130,24 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Mechanische Einbaubedingung für Sensor: bündig
- Schaltabstand: 2 mm
- Ausführung der Schaltfunktion: Schließer
- Produkt-Art
Sensor
- Typ
NSB2-12GM50-2E2-PUR-S2D2
- Betriebsspannung min.
18 V
- Betriebsspannung max.
30 V
- Betriebsspannungsbereich
18 - 30 V
- Kontaktart
2 Schließer
- Schaltabstand (max.)
2 mm
- Ausgänge
PNP
- Gehäusematerial
Messing
- Ausführung
Induktiv
- Material-Eigenschaft
vernickelt
- Einbauart
bündig
- Anschluss
Kabel
- Kabellänge
2 m
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-25 °C
- Max. Temperatur
70 °C
IP68
IP69
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- Schalt-Frequenz
30 Hz
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2627935 Pepperl+Fuchs Sensor Induktiv NSB2-12GM50-2E2-PUR-S2D2 304276-000004 bündig PNP
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627935 Pepperl+Fuchs Sensor Induktiv NSB2-12GM50-2E2-PUR-S2D2 304276-000004 bündig PNP
Beschreibung
Schaltabstand: 2 mm, Einbau: bündig, Schaltfunktion: 2 x Schließer (NO), Ausgangstyp: PNP, Betriebsspannung: 18 ... 30 V, Betriebsstrom: 1 ... 30 mA pro Ausgang
Ausführung
- Allgemeine Daten
- Schaltfunktion: 2 x Schließer (NO)
- Ausgangstyp: PNP
- Schaltabstand: 2 mm
- Einbau: bündig
- Ausgangspolarität: DC
- Gesicherter Schaltabstand: 0 ... 1,62 mm
- Betätigungselement: Referenzelement gemäß EN IEC 60947-5-2 (FE360 - ST37K) | 12 mm x 12 mm x 1 mm
- Reduktionsfaktor rAl: 0,6
- Reduktionsfaktor rCu: 0,45
- Reduktionsfaktor rV2A (1.4301) : 0,9
- Reduktionsfaktor rMs: 0,6
- Ausgangsart: 4-Draht
- Kenndaten
- Betriebsspannung: 18 ... 30 V
- Bemessungsbetriebsspannung: 24 V
- Schaltfrequenz: 0 ... 30 Hz
- Hysterese: typ. 5%
- Verpolschutz: verpolgeschützt
- Kurzschlussschutz: taktend
- Überlastfestigkeit: ja
- Spannungsfall: ≤ 3 V | bei IL (Summe aller Ausgänge) max. 50 mA
- Bemessungsisolationsspannung: 30 V
- Betriebsstrom: 1 ... 30 mA pro Ausgang
- Reststrom: 0 ... 0,5 mA
- Leerlaufstrom: ≤ 15 mA
- Bereitschaftsverzug: ≤ 300 ms
- Schaltzustandsanzeige: LED, gelb
- Fehleranzeige: LED, rot
- Kenndaten funktionale Sicherheit
- Sicherheits-Integritätslevel (SIL): SIL 2
- Performance Level (PL): PL d
- Kategorie: Kat. 2
- MTTFd: > 7500 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): min. 60 %
- Gesicherter Ausschaltabstand eines PDDB: 3 mm
- Normen- und Richtlinienkonformität
- Normenkonformität
- Normen: EN IEC 60947-5-2:2007 | EN IEC 60947-5-3:2013 | EN ISO 13849-1:2015 | EN IEC 61508:2010 | EN 62061:2005+AC:2010+A1:2013+A2:2015 | kompatibel zu EN ISO 61131-2:2007 Typ 1, 2, 3
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
- Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Einsatzhöhe: ≤ 2000 m über NN
- Mechanische Daten
- Anschlussart: Kabel PUR , 2 m
- Aderquerschnitt: 0,34 mm2
- Gehäusematerial: Messing, vernickelt
- Stirnfläche: PBT
- Schutzart: IP68 / IP69
- Masse: 77 g
- Allgemeine Informationen
- Lieferumfang: Lieferung mit 2 Muttern mit Sperrverzahnung
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor 304276-000004, Verpackungseinheit: 1 Stk., EAN: 4050143377145
