Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P Überspannungsschutz-Stecker 6 kA Piece 1 St. kaufen

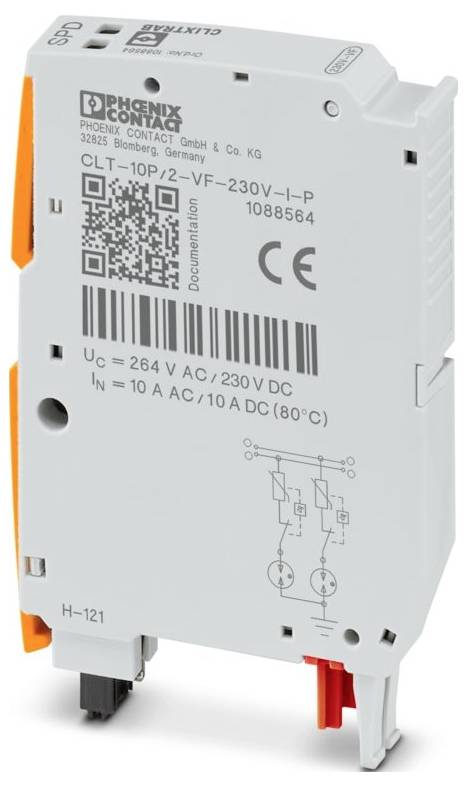

Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P Überspannungsschutz-Stecker 6 kA Piece 1 St.-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 13. Okt.

2 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (88,23 € / Stück)

117,64 €

-25 %

88,23 €

zzgl. MwSt.

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überspannungsschutzstecker

sonstige, 240 V, 230 V, 264 V, 10 A, 1,4 kV, Mit Fernmeldekontakt: nein

Technische Daten

Produktfamilie: CLIXTRAB
IEC-Prüfklasse: C1;C2;C3;D1
Bauform: Stecker
Meldung Überspannungsschutz defekt: optisch
Nennspannung UN: 240 V AC
Anschlussart: steckbar
Breite: 10,3 mm
Höhe: 53,25 mm
Tiefe: 81,9 mm
Farbe: lichtgrau (RAL 7035)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PA 6.6+GV 20 %
Mechanische Daten: Mechanische Daten
Offene Seitenwand: Nein
Wirkungsrichtung: Line-Earth Ground
Höchste Dauerspannung UC: 230 V DC;264 V AC
Bemessungsstrom: 10 A AC (80 °C / 10 A AC C);6 A DC (80 °C / 6,3 A DC F);10 A DC (80 °C / 10 A DC D01 gR)
Betriebswirkstrom IC bei UC: ≤ 1 µA
Schutzleiterstrom IPE: ≤ 2 µA
Gesamtableitstoßstrom ITotal (8/20) µs: 6 kA
Schutzpegel Up (Ader-Erde): ≤ 1,4 kV (C1 - 1,5 kV / 750 A);≤ 1,4 kV (C2 - 6 kV / 3 kA);≤ 1,5 kV (C3 - 50 A)
Erforderliche Vorsicherung maximal: 10 A AC (C);6,3 A DC (F);10 A DC (D01 gR)
Stoßstromfestigkeit (Ader-Erde): C1 - 1,5 kV / 750 A;C2 - 6 kV / 3 kA;C3 - 50 A;D1 - 500 A
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m (amsl)
Normen/Bestimmungen: EN 61643-21
Hinweis: 2001 + A1:2009 + A2:2013
Montageart: auf Basiselement
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Isolierstoff: PA 6.6+GV 20 %
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 5g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z);10g (Halbsinus / 8 ms / 3x ±X, ±Y, ±Z);5g (Halbsinus / 30 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 0,58g (5 ... 150 Hz / 5 h / X, Y, Z);1g (5 ... 2000 Hz / 5 h / X, Y, Z)
Ansprechzeit tA (Ader-Erde): ≤ 100 ns
Einfügungsdämpfung aE, asym.: typ. 0,3 dB (≤ 60 MHz/150 Ω)
Impuls-Rücksetzzeit (Ader-Erde): ≤ 30 ms
Grenzfrequenz fg (3 dB), asym. (Signalmasse) im 150 Ω-System: typ. 60 MHz
Kapazität (Ader-Signalmasse): typ. 20 pF

Produkt-Art: Überspannungsschutz-Stecker

Ableitstrom: 6 kA

Nennspannung: 230 V/AC

Ansprechzeit (Details): 100 ns

Ausführung: Stecker

Betriebstemperatur: -40 ... 80 °C

: IP20

Herst.-Teilenr.: 1088564

Typ: CLT-10P/2-VF-230V-I-P

Normen: EN 61643-21

Abm.: (B x H x T) 10.3 x 53.25 x 81.9 mm

Breite: 10.3 mm

Höhe: 53.25 mm

Tiefe: 81.9 mm

Inhalt: 1 St.

Verpackungsart: Piece

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3563560 Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P Überspannungsschutz-Stecker 6 kA Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563560 Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P Überspannungsschutz-Stecker 6 kA Piece 1 St.

Beschreibung

Überspannungsschutzstecker direkt steckbar auf 2 Reihenklemmen, mit integrierter Statusanzeige am Modul für einen 2-adrigen erdpotenzialfrei betriebenen Signalkreis mit hohem Nennstrom. Nennspannung: 230 V AC
