Name: Phoenix Contact 1396316 ANT-OMNI-0671-01 Antenne
Brand: Phoenix Contact
SKU: 3583260
Availability: InStock

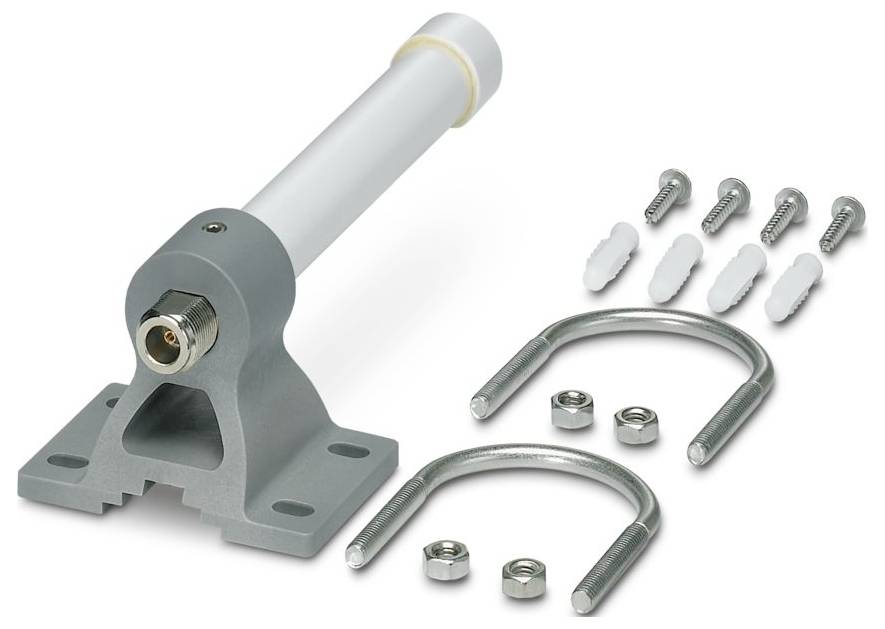

Phoenix Contact 1396316 ANT-OMNI-0671-01 Antenne-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

139 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl

Stück

Gesamt

81,34 €

zzgl. MwSt.

4,95 €

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anschlussart: N (female)
Höhe: 158 mm
Brennbarkeitsklasse nach UL 94: V0
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP67
Umgebungstemperatur (Betrieb): -30 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Wandmontage;Mastmontage
Frequenzbereich: 0,6 GHz ... 7,1 GHz
Stehwellenverhältnis VSWR im 50-Ω-System: ≤ 3,50
Durchmesser: 24 mm
Außenmaß: Außenmaß
Lieferumfang: inklusive Montagewinkel und Mastschellen
Anschlusstechnik: Anschlusstechnik
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Montagehinweis: Außen- und Innenbereich
Außendurchmesser: 30 mm ... 45 mm (Mast)
Sonstige Beständigkeit: seewasserbeständig
Bohrlochdurchmesser: 6 mm
Impedanz: 50 Ω
Frequenzband: 2400 MHz;868 MHz;700 MHz;800 MHz;850 MHz;900 MHz;1700 MHz;1800 MHz;1900 MHz;2100 MHz;2600 MHz;3600 MHz;5 GHz
Gewinn: 2 dBi (617 MHz ... 960 MHz);1 dBi (1,4 GHz ... 1,6 GHz);2 dBi (1,7 GHz ... 2,7 GHz);3 dBi (3,3 GHz ... 7,1 GHz)
Öffnungswinkel vertikal: 70 ° (617 MHz ... 960 MHz);60 ° (1,4 GHz ... 2,7 GHz);45 ° (3,3 GHz ... 5,9 GHz);30 ° 6,0 GHz ... 7,1 GHz
Öffnungswinkel horizontal: 360 °
Polarisation: linear vertikal
Windgeschwindigkeit: 220 km/h
Leistung maximal: 1,00 W
Abstrahlcharakteristik: Omnidirektional
Material (Radom): Kunststoff (glasfaserverstärkt)
Material (Halterung): Kunststoff (glasfaserverstärkt)
Material (U-Schraube): Edelstahl V2A

Typ: ANT-OMNI-0671-01

Produkt-Art: Antenne

Herst.-Teilenr.: 1396316

Ausführung: ANT-OMNI-0671-01

Abm.: (L x B x H) 158 x 75 x 158 mm

Betriebstemperatur: -30 bis 70 °C

Max. Betriebstemperatur: 70 °C

Min. Betriebstemperatur: -30 °C

Breite: 75 mm

Höhe: 158 mm

Länge: 158 mm

Schnittstellen: N (female)

Max. Umgebungstemperatur: 85 °C

Min. Umgebungstemperatur: -40 °C

Tiefe: 24 mm

: IP67

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3583260 Phoenix Contact 1396316 ANT-OMNI-0671-01 Antenne

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3583260 Phoenix Contact 1396316 ANT-OMNI-0671-01 Antenne

Beschreibung

Multiband-Rundstrahlantenne für Wand- oder Mastmontage, 0,6 GHz ... 7,1 GHz, Gewinn: 1 dBi ... 3 dBi, Schutzart: IP67, seewasserbeständig, Anschluss: N (female), inkl. Montagewinkel und Mastschellen
