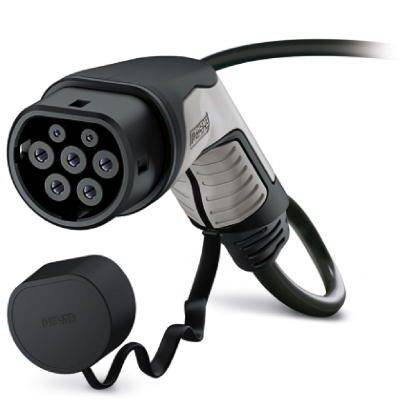

Phoenix Contact 1623504 eMobility Ladekabel 4 m
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (126,39 € / Stück)
126,39 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Farbe Gehäuse: schwarz
- Farbe Steckgesicht: schwarz
- Farbe Griffbereich: grau
- Material Gehäuse: Kunststoff
- Material Griffbereich: Weichkunststoff
- Material Steckgesicht: Kunststoff
- Materialoberfläche Kontakte: Ag
- Außenmantel: schwarz
- Farbe Schutzkappe: schwarz
- Material Schutzkappe: Weichkunststoff
- Außenmantel, Material: TPE-U

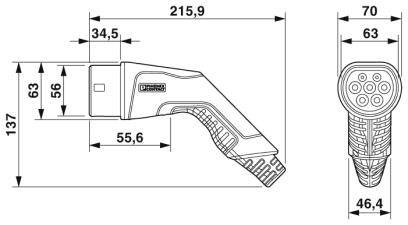

- Fahrzeug-Ladestecker Breite: 70 mm
- Fahrzeug-Ladestecker Höhe: 137 mm
- Fahrzeug-Ladestecker Tiefe: 215.9 mm
- Abisolierlänge: 60 mm ±15 mm
- Umgebungstemperatur (Lagerung/Transport): -40 °C - +80 °C
- Ladeleistung maximal: 16.63 kW

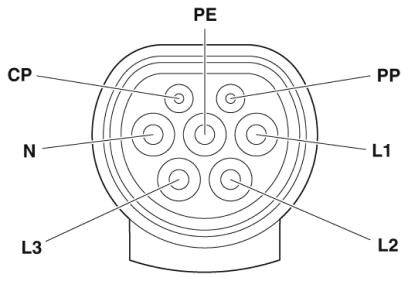

- Anzahl Leistungskontakte: 5 (L1, L2, L3, N, PE)
- Anzahl Signalkontakte: 2 (CP, PP)
- Signalkontakte Bemessungsstrom: 2 A
- Signalkontakte Bemessungsspannung: 30 V/AC
- Widerstandskodierung: 680 Ω (zwischen PE und PP)
- Steckzyklen: > 10000
- Steckkraft: < 100 N
- Ziehkraft: < 100 N
- Minimaler Biegeradius: 192 mm (15 x Durchmesser)
- Leitungsart: gerade
- Leitungsaußendurchmesser: 12.8 mm ±0.4 mm
- Leitungsaufbau: 5 x 2.5 mm² + 1 x 0.5 mm²
- Leitungswiderstand: < 0.00798 Ω/m
- Produkt-Art
eMobility Ladekabel
- Anschluss A
Typ 2
- Anschluss B
offene Kabelenden
- Anzahl Phasen
3phasig
- Ausführung
C-Line schwarz / grau
- Lademodus
Mode 3
- Kabellänge
4 m
- Nennspannung
480 V/AC
- Nennstrom
20 A
- Nennstrom - gerundet
20 A
IP44
IP54
- Min. Temperatur
-30 °C
- Max. Temperatur
+50 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2209264 Phoenix Contact 1623504 eMobility Ladekabel 4 m
Datenblatt 2209264 Phoenix Contact 1623504 eMobility Ladekabel 4 m
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2209264 Phoenix Contact 1623504 eMobility Ladekabel 4 m
Beschreibung
Versilberte Oberfläche der Leistungs- und Signalkontakte. Zertifiziert nach IATF 16949:2016 und ISO 9001:2015.
Lieferumfang
- Geliefert wird: Phoenix Contact AC-Ladeleitung 20A/ 480V AC, 4m EVT2G3C3AC20#1623504, Verpackungseinheit: 1 Stk., EAN: 4055626177854
