Phoenix Contact 1719215 Printklemme 6 mm² Polzahl 4 Grün 50 St. Piece kaufen

Grüne Steckverbindungsklemme mit fünf Anschlüssen, geeignet für elektrische Verdrahtungen.

Abbildung ähnlich

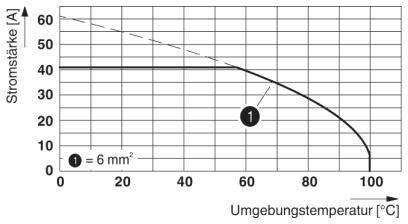

Diagramm zeigt Stromstärke in Ampere gegen Umgebungstemperatur in Grad Celsius mit einer Linie für Kabeldurchmesser 6 mm². Stromstärke nimmt mit steigender Temperatur ab.

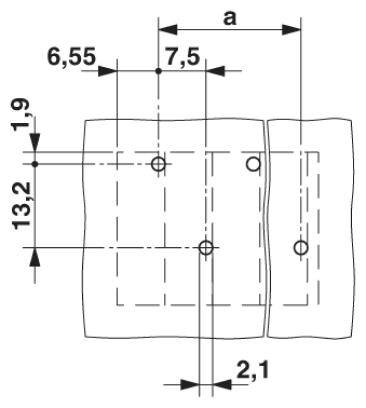

Technische Zeichnung von zwei rechteckigen Objekten mit Maßen und Bohrlöchern. Maße: 6,55, 7,5, 2,1 und 13,2 Einheiten.

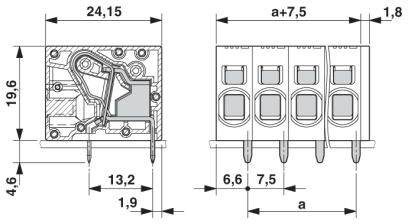

Technische Zeichnung eines 4-poligen Steckverbinders mit detaillierten Abmessungen in Millimetern, seitliche und vordere Ansicht.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Printklemme

7.5 mm

Polzahl je Reihe

Polzahl

Datenblatt (PDF)

Lieferung Do., 3. Sept.

1 Set(s)

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (3,36 € / Stück)

168,06 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 1 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Montageart: Wellenlöten
Anzahl der Anschlüsse: 4
Oberflächenbeschaffenheit: galvanisch verzinnt
Metalloberfläche Lötbereich (Deckschicht): Zinn (4 - 8 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 19,6 mm
Pinlänge: 4,6 mm
Stiftabmessungen: 1,7 x 0,8 mm
Bemessungsstoßspannung (III/3): 8 kV
Frequenz: 10 - 150 - 10 Hz
Nennquerschnitt: 6 mm²

Verpackungsart: Piece

Typ: SPT 5/ 4-H-7,5-ZB

Produkt-Art: Printklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 7.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 4

Polzahl: 4

Abisolierlänge (max.): 15 mm

Anschluss: Push-In-Klemme
Print

Nennstrom: 41 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 41 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 6 mm²

Querschnitt starr (max.): 10 mm²

AWG min.: 24

AWG max.: 8

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grün

Herst.-Teilenr.: 1719215

Inhalt: 50 St.

Nennspannung: 1000 V

Breite: 31.8 mm

Höhe: 24.2 mm

Länge: 24.15 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209303 Phoenix Contact 1719215 Printklemme 6 mm² Polzahl 4 Grün 50 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209303 Phoenix Contact 1719215 Printklemme 6 mm² Polzahl 4 Grün 50 St. Piece

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Durch fixierten Schraubendreher geöffneter Klemmraum ermöglicht komfortablen Leiteranschluss. Uneingeschränkte 600 V UL-Zulassung durch kompaktes Zick-Zack-Pinning. Bedienung und Leiteranschluss aus einer Richtung ermöglicht die Integration in die Gerätefront.
