Phoenix Contact 2404299 SOL-SC-1ST-0-DC-2MPPT-1001 Generatoranschlusskasten kaufen

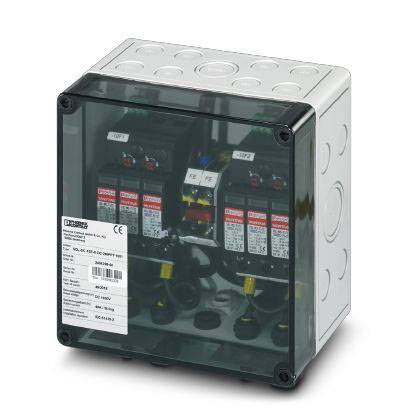

Ein elektrischer Verteilerkasten mit transparentem Deckel zeigt mehrere Schalter und Verkabelungen. Ein Etikett enthält technische Spezifikationen.

Abbildung ähnlich

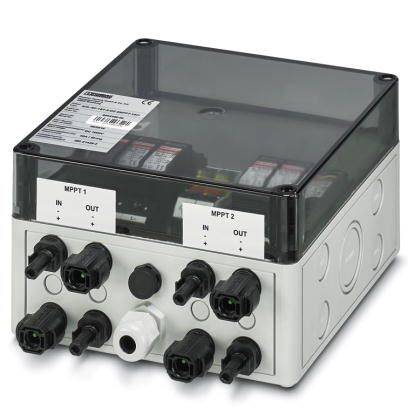

Ein grauer, rechteckiger Verteilerkasten mit mehreren schwarzen Anschlüssen und einem transparenten Deckel, der elektronische Komponenten zeigt.

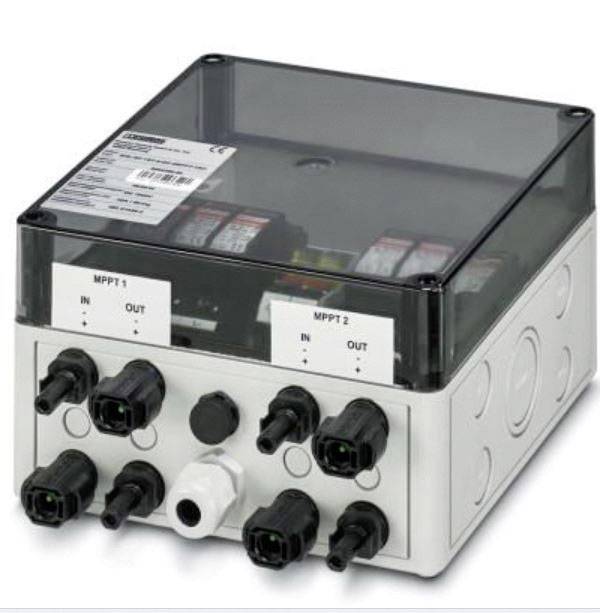

Elektrischer Verteilerkasten mit durchsichtiger Abdeckung, mehreren Steckverbindungen und zwei markierten Abschnitten 'MPPT1' und 'MPPT2'.

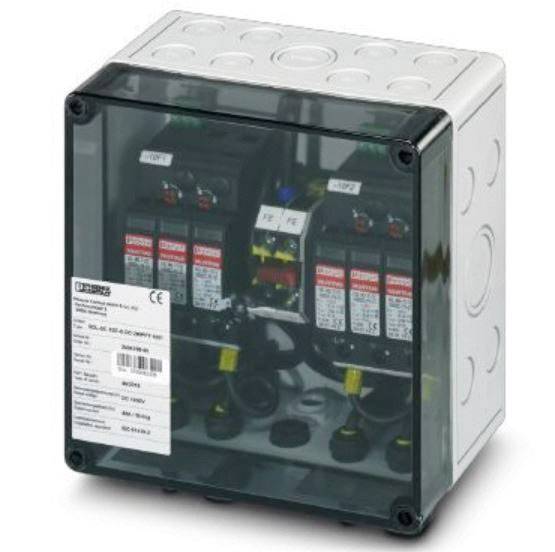

Ein graues, rechteckiges Kunststoffgehäuse mit transparentem Deckel zeigt interne elektrische Bauteile und Etiketten mit technischen Daten.

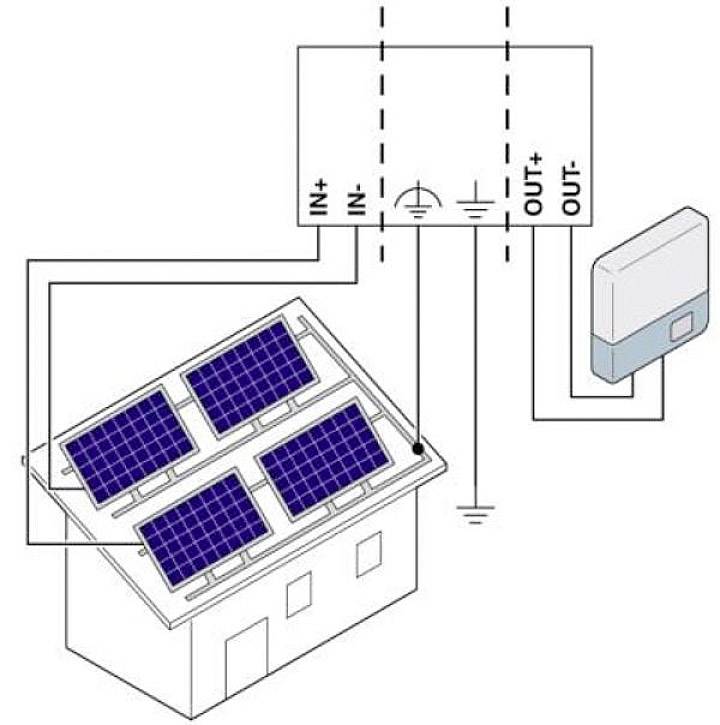

Diagramm einer Photovoltaikanlage: Solarpaneele auf Hausdach verbunden mit Wechselrichter, dargestellt mit Plus- und Minuspolen.

'Schinzenshake' - Die abgebildete V-Bake für ein gesperrtes Gleis im Schinzenverkehr zeigt gelbe/grüne Streifen mit grauen Kappen für Lokführer.

'Schutzleiter' Symbol: Elektrischer Schutzleiter mit grün-gelben Streifen, zwei grauen und einem schwarzen Balken in der Mitte.

Technische Zeichnung eines quadratischen Geräts mit Maßen: 180x120 mm. Zeigt Front- und Seitenansicht mit Bohrlöchern und Details.

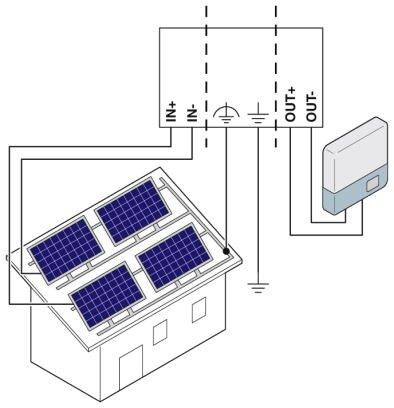

Haus mit Solaranlage auf dem Dach, verkabelt zu einem Inverter. Elektrischer Fluss von PV-Panels über Sicherungen zum Inverter dargestellt.

Schaltplan eines elektrischen Stromkreises mit drei parallelen Leitungen und Dioden, rechts ein Symbol für ein Umschaltrelais FM.

Darstellung von zwei elektrischen Anschlüssen. Links: Anschluss mit positivem Pol, bezeichnet als 'IN+'. Rechts: Anschluss mit negativem Pol, bezeichnet als 'IN-'.

Diagramm zeigt zwei Ventile. Links: Ventil mit Pfeilen für positive Flussrichtung beschriftet 'OUT+'. Rechts: Ventil beschriftet 'OUT-', ohne Pfeile.

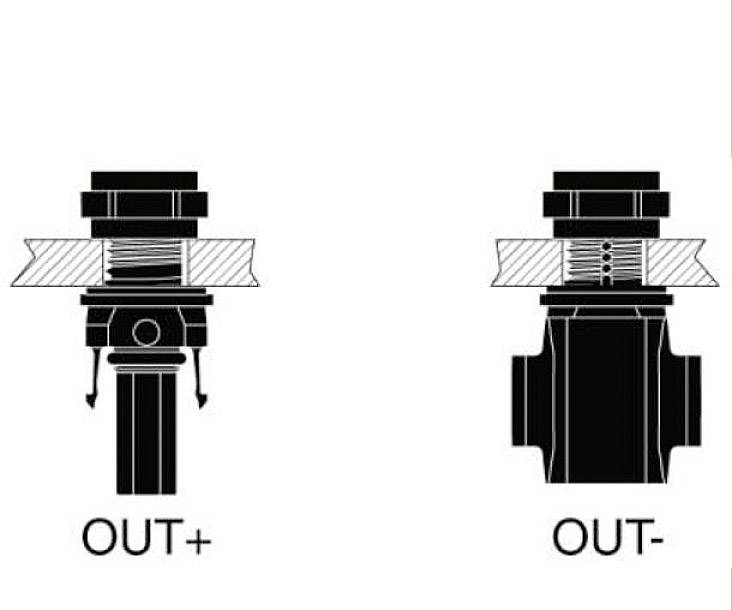

Diagramm zeigt zwei Ventile mit Bezeichnungen 'OUT+' und 'OUT-'. 'OUT+' hat Pfeile nach unten, 'OUT-' hat keine Pfeile.

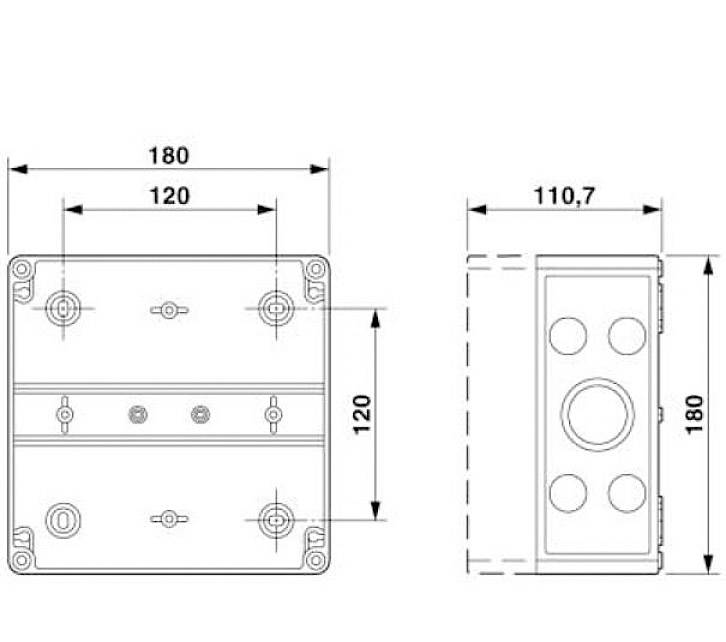

Technische Zeichnung eines rechteckigen Bauteils mit Maßen: 180x120 mm, seitlicher Anschluss von 110,7 mm.

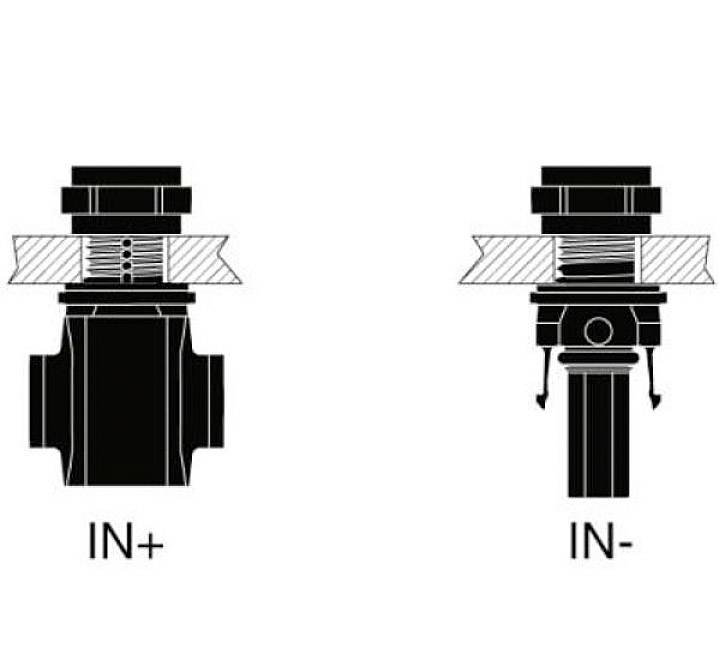

Ein Diagramm zeigt zwei Ventile. Links: 'IN+' mit geschlossenem Ventil. Rechts: 'IN-' mit offenem Ventil und Richtungspfeilen nach unten.

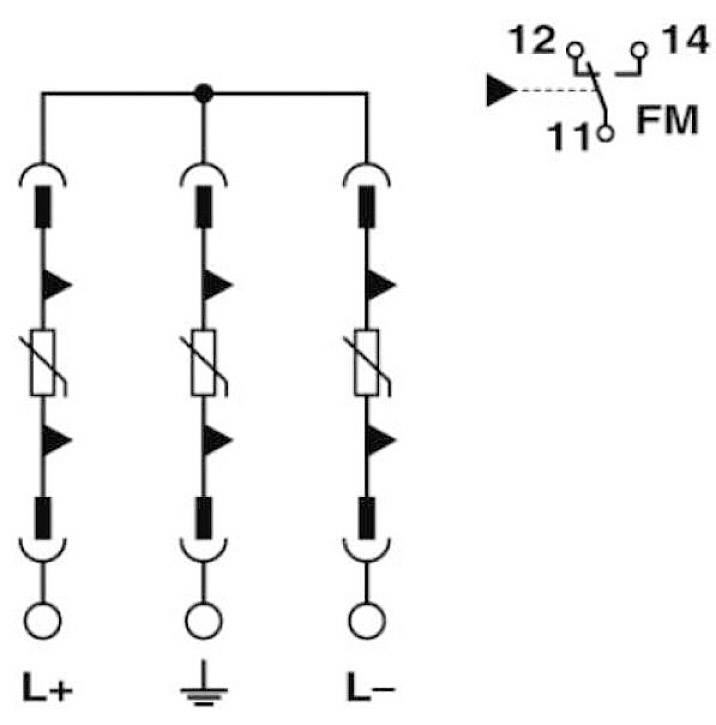

'Elektrischer Schaltplan mit drei parallel geschalteten Dioden, Erdungssymbol und einem FM-Kontakt mit Anschlussnummern 11, 12, 14.'

1/16

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 17. Sept.

1 Stück

Verkauf und Versand:

FEGA & Schmitt Elektrogroßhandel GmbH AGB

Anzahl

Stück

Gesamt

208,95 €

Inkl. 0% MwSt. gem §12 Abs. 3 UStG.

5,13 €

Nur noch 1 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Bald verfügbar

Kostenfreier Versand

242,86 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Generatoranschlusskasten

Überspannungsschutz

Technische Daten

Schutzart: IP65
Umgebungstemperatur (Betrieb): -20 °C - +55 °C
Material Deckel/Tür: Polycarbonat (transparent)
Anzahl der String-Eingänge: 1 (je MPP-Tracker)
Strom je String: 40 A
Anzahl der Ausgänge: 1 (je MPP-Tracker)
Anzahl der unterstützten MPP-Tracker: 2
Art der Kabeleinführung: SUNCLIX
Leitungsquerschnitt String-Eingang: 2.5 mm² - 6 mm²
Leitungsquerschnitt Ausgang: 2.5 mm² - 6 mm²

Produkt-Art: Generatoranschlusskasten

Abm.: (B x H x T) 180 x 180 x 111 mm

Gewicht: 2.4160

Herstellerfarbe: Mehrfarbig

Inhalt: 1 St.

Breite: 180 mm

Höhe: 180 mm

Tiefe: 111 mm

Systemspannung: 1000 V

Kabellose Ladefunktion: Nein

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2141018 Phoenix Contact 2404299 SOL-SC-1ST-0-DC-2MPPT-1001 Generatoranschlusskasten

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2141018 Phoenix Contact 2404299 SOL-SC-1ST-0-DC-2MPPT-1001 Generatoranschlusskasten

Beschreibung

Normgerechte Schaltgerätekombination dank Anwendung der DIN EN 61439.

Ausführung

Allgemein:
Gewicht: 2,3 kg

Lieferumfang

Geliefert wird: Phoenix Contact Schaltgerätekombination 0-DC-2MPPT-1001 SOL-SC-1ST #2404299, Verpackungseinheit: 1 Stk., EAN: 4055626396248
