Phoenix Contact 2702863 RAD-2400-IFS-JP SPS-Funktmodul kaufen

Ein grünes, rechteckiges elektronisches Gerät mit mehreren Anschlüssen oben. Es dient zur industriellen Signalverarbeitung.

Abbildung ähnlich

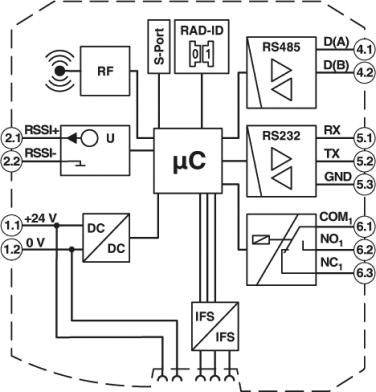

Diagramm eines elektronischen Schaltplans mit RF-, RS485- und RS232-Verbindungen, Mikrocontroller und verschiedenen Anschlüssen.

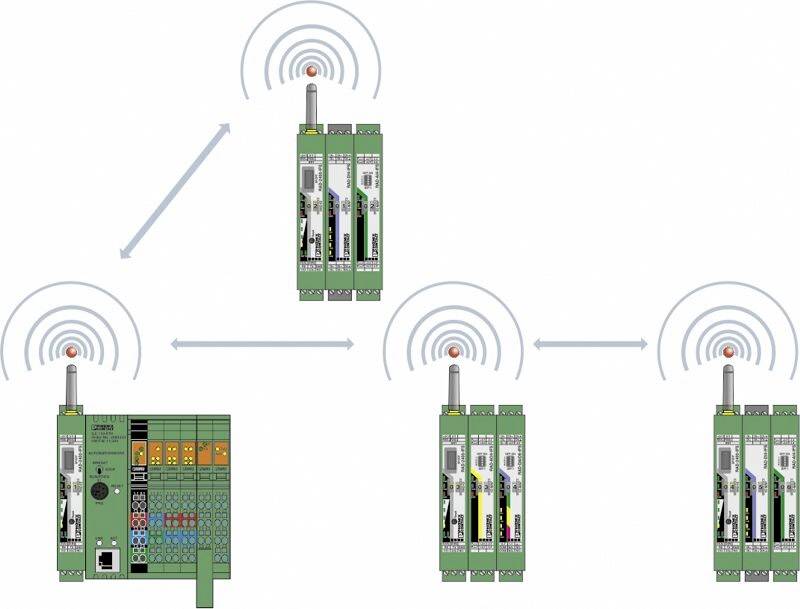

Das Bild zeigt ein Netzwerk von vier grünen Modulen, die drahtlos miteinander verbunden sind. Oben rechts beginnen die Pfeile.

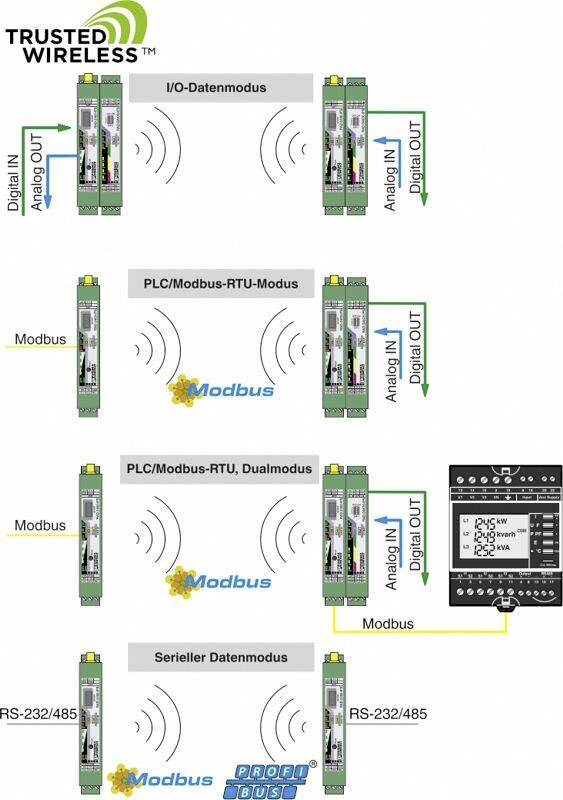

'Darstellung eines Kommunikationssystems mit Modbus und PROFIBUS, das digitale und analoge Ein-/Ausgänge zeigt.'

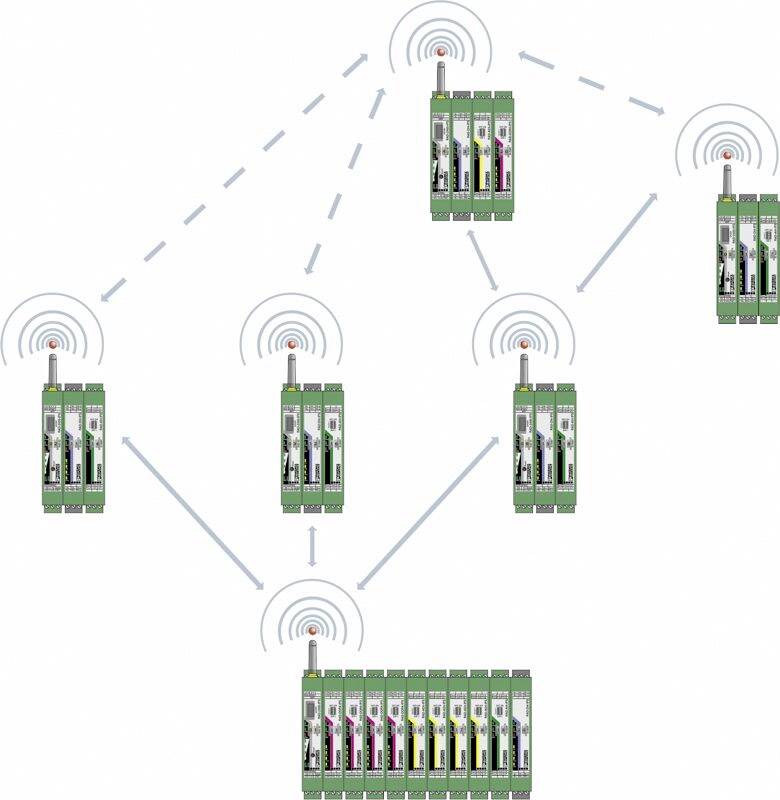

Ein Diagramm zeigt ein drahtloses Kommunikationsnetzwerk zwischen mehreren grünen Geräten, die über Funkwellen verbunden sind.

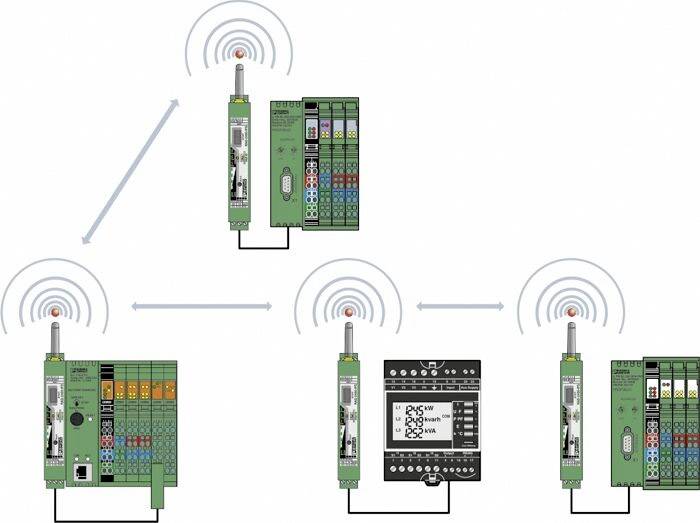

Ein Blockschaltbild zeigt fünf elektronische Module, die drahtlos miteinander kommunizieren, dargestellt durch Wellenlinien.

Diagramm zeigt RS-485-Verbindung mit COMBICON-Stecker. D(B)+ von (4.2) zu D(B)+, und D(A)- von (4.1) zu D(A)-.

Schaltplan zeigt eine RS-232-Verkabelung zwischen COMBICON und D-SUB-9: RX (5.1 zu 2), TX (5.2 zu 3), GND (5.3 zu 5).

Technische Zeichnung eines elektronischen Geräts mit Maßen: Breite 99 mm, Höhe 114,5 mm, Tiefe 17,5 mm. Vorne und Seitenansicht.

'Diagramm zeigt die Verbindung von COMBICON RS-232 zu D-SUB-9 PLC. RX, TX und GND sind über Pfeile verbunden, gekennzeichnet mit Pins.'

1/10

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 10. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

571,99 €

zzgl. MwSt.

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 21. Okt.

Kostenfreier Versand

451,97 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzart: IP20
Umgebungstemperatur (Lagerung/Transport): -40 °C - +85 °C
Überspannungskategorie: II
Material Gehäuse: PA 6.6-FR
Versorgungsspannungsbereich: 19.2 V/DC - 30.5 V/DC
Antennenanschluss: RSMA (female)
Frequenz: 2400 MHz
Frequenzbereich: 2.4002 GHz - 2.4785 GHz
Anzahl der Kanalgruppen: 8
Kanalzahl je Gruppe: 55
Kanalabstand: 1.3 MHz
Leiterquerschnitt: 0.2 mm² - 2.5 mm²
Leiterquerschnitt AWG: 24 - 14
Abisolierlänge: 7 mm
Anzugsdrehmoment: 0.6 Nm
Schraubengewinde: M3

Typ: RAD-2400-IFS-JP

Produkt-Art: SPS-Funktmodul

Stromaufnahme: 6 A

Herst.-Teilenr.: 2702863

Ausführung: Schraubanschluss

Abm.: (L x B x H) 114.5 x 17.5 x 116 mm

Breite: 17.5 mm

Höhe: 116 mm

Länge: 114.5 mm

Schnittstellen: RS-232, RS-485, Konfigurationsschnittstelle

Max. Umgebungstemperatur: +70 °C

Min. Umgebungstemperatur: -40 °C

Dokumente & Downloads

Datenblatt

Datenblatt 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP SPS-Funktmodul

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP SPS-Funktmodul

Beschreibung

Lizenzfreies 2,4-GHz-Frequenzband. Mehrere Kilometer Reichweite durch einstellbare Datenraten der Funkschnittstelle. Schnelle und einfache Inbetriebnahme ohne Programmierung. Hohe Zuverlässigkeit durch Trusted-Wireless-2.0-Technologie (AES-Verschlüsselung, Frequenzsprungverfahren und Koexistenzmanagement). Mesh-Netzwerke bis zu 250 Teilnehmer. Integrierte RS-232/RS-485-Schnittstelle. Modular erweiterbar mit bis zu 32 I/O-Erweiterungsmodulen. Erweiterter Temperaturbereich -40 °C ... +70 °C.
