Phoenix Contact 2801165 VAL-MS-T1/T2 600DC-PV-ST Überspannungsschutz-Stecker Überspannungsschutz für: Photovoltaik-Anlag kaufen

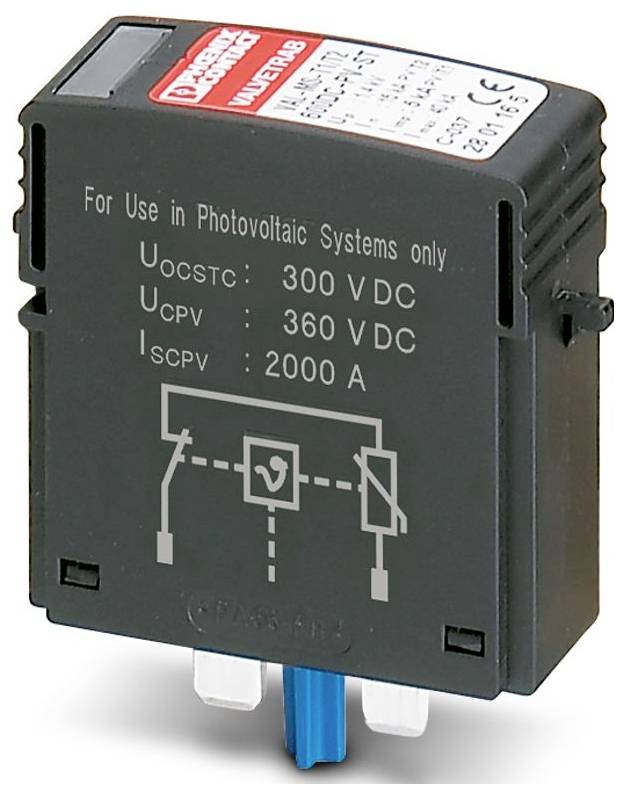

Schwarzes elektronisches Bauteil mit Kennzeichnung nur für die Verwendung in Photovoltaikanlagen, mit folgenden Spezifikationen: U_OCSTC 300 VDC, U_CPV 360 VDC, I_SCPV 2000 A.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

82 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

54,01 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überspannungsschutzstecker Typ 1/2

sonstige, Zubehör: ja, Ersatzteil: nein

Technische Daten

Produktfamilie: VALVETRAB MS
IEC-Prüfklasse: PV I / II;PV T1 / T2
Bauform: Stecker
Meldung Überspannungsschutz defekt: optisch
Anschlussart: steckbar
Breite: 17,5 mm
Höhe: 52,4 mm
Tiefe: 55,3 mm
Teilungseinheit: 1 TE
Farbe: schwarz (RAL 9005)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PA 6.6-FR
Wirkungsrichtung: (L+)-PE & (L-)-PE & (L+)-(L-)
Nennableitstoßstrom In (8/20) µs: 15 kA
Ansprechzeit tA: ≤ 25 ns
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m (amsl)
Normen/Bestimmungen: IEC 61643-31
Hinweis: 2018
Montageart: auf Basiselement
EN Type: T1 / T2
Stromversorgungssystem IEC: DC
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
CTI-Wert des Materials: 600
Isolierstoff: PA 6.6-FR
Materialgruppe: I
Schutzpfade: (L+) - (L-);(L+) - G;(L-) - G
Standby-Leistungsaufnahme PC: ≤ 10 mVA
Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
Blitzprüfstrom (10/350) µs, Ladung: 2,5 As
Blitzprüfstrom (10/350) µs, spezifische Energie: 6,25 kJ/Ω
Blitzprüfstrom (10/350) µs, Stromscheitelwert Iimp: 5 kA
Schutzpegel Up: ≤ 1,4 kV
Restspannung Ures: ≤ 1,4 kV (bei In);≤ 1,1 kV (bei 5 kA);≤ 1,2 kV (bei 10 kA);≤ 1,5 kV (bei 20 kA);≤ 1,6 kV (bei 30 kA);≤ 1,8 kV (bei 40 kA)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 60g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 7,5g (5-500 Hz / 2,5 h / XYZ)
UL-Spezifikationen: UL-Spezifikationen
Energieverteilungssystem: DC PV
SPD Typ: 1CA
Nennspannung: 800 V DC
Kurzschlussfestigkeit (SCCR): 50 kA
Nennableitstoßstrom In: 20 kA
Maximale Dauerspannung MCOV: 800 V DC
Nennspannungsschutz VPR: 2 kV
Einbauort: Innenraum
Einbauort der Abtrennvorrichtung: Intern
Zugänglichkeit: Zugänglich
SPD Ausfallverhalten: OCFM (Abtrennfehlerverhalten)
Schutzschaltung Gleichspannungsseite (DC): Schutzschaltung Gleichspannungsseite (DC)
Höchste Dauerspannung UCPV: 360 V DC
Kurzschlussfestigkeit ISCPV: 2000 A
Leerlaufspannung UOCSTC: ≤ 300 V DC
Isolationswiderstand Riso: > 5 GΩ (bei 500 V DC)
Dauerbetriebsstrom ICPV: < 20 µA
EN 61643-31: EN 61643-31

Produkt-Art: Überspannungsschutz-Stecker

Überspannungsschutz für: Photovoltaik-Anlage

Ableitstrom: 40 kA

Nennspannung: 800 V/DC

Ansprechzeit (Details): ≤ 25 ns

Ausführung: Stecker

Betriebstemperatur: -40 ... 80 °C

: IP20

Herst.-Teilenr.: 2801165

Typ: 1/2

Passend für (Details): PV-Ableiterkombinationen der Produktfamilie VAL-MS-T1/T2 600DC-PV-...

Normen: IEC 61643-31

Abm.: (B x H x T) 17.5 x 52.4 x 55.3 mm

Breite: 17.5 mm

Höhe: 52.4 mm

Tiefe: 55.3 mm

Inhalt: 1 St.

UKCA: Ja
