Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Überspannungsschutzgerät 20 kA 1 St. kaufen

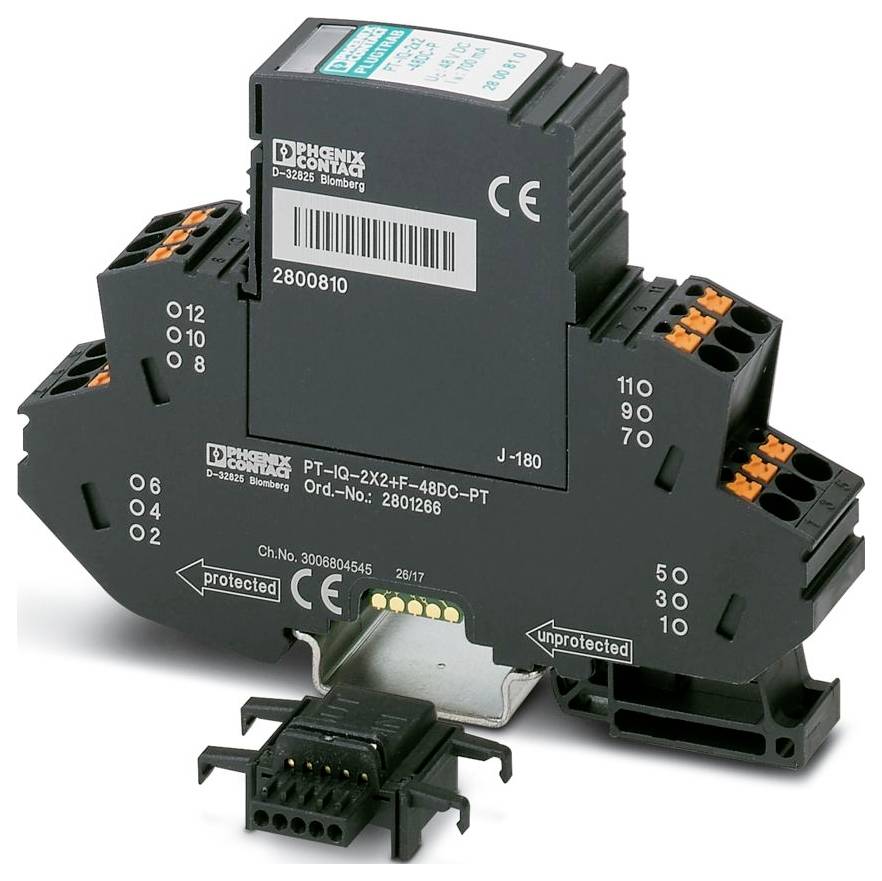

Phoenixkontakt-Klemmleiste mit der Bezeichnung PT-IQ-2X2-PTP, gezeigt mit Anschllussklemmen und Teilenummern, die auf dem Gerät sichtbar sind.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mo., 19. Okt.

24 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

231,61 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überspannungsschutzgerät

48 V, 37 V, 53 V, 10 kA, 0,3 A, 90 V, 1000 V, 600 V, 1,9 MHz, sonstige, Klemme, Ableiterüberwachung: ja, Mit Fernmeldekontakt: nein, optisch, Explosionsgeprüfte Ausführung: nein

Technische Daten

Produktfamilie: PLUGTRAB IQ
IEC-Prüfklasse: C1;C2;C3;D1
Bauform: Tragschienenmodul zweiteilig steckbar
Meldung Überspannungsschutz defekt: optisch, mehrstufig
Nennspannung UN: 48 V DC
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 17,7 mm
Höhe: 109,3 mm
Tiefe: 77,5 mm (inkl. Tragschiene 7,5 mm)
Teilungseinheit: 1 TE
Farbe: schwarz (RAL 9005);schwarz (RAL 9005)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PA 6.6
Mechanische Daten: Mechanische Daten
Offene Seitenwand: Nein
Wirkungsrichtung: Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
Höchste Dauerspannung UC: 53 V DC;37 V AC
Bemessungsstrom: 300 mA
Betriebswirkstrom IC bei UC: ≤ 5 µA (pro System)
Schutzleiterstrom IPE: ≤ 1 µA
Gesamtableitstoßstrom ITotal (8/20) µs: 20 kA
Schutzpegel Up (Ader-Ader): ≤ 100 V (C1 - 1 kV / 500 A);≤ 150 V (C2 - 10 kV / 5 kA);≤ 90 V (C3 - 25 A);≤ 95 V (C3 - 100 A)
Schutzpegel Up (Ader-Erde): ≤ 900 V (C1 - 1 kV / 500 A);≤ 1300 V (C2 - 10 kV / 5 kA);≤ 1000 V (C3 - 25 A);≤ 1300 V (C3 - 100 A)
Kapazität (Ader-Ader): typ. 1,5 nF
Widerstand pro Pfad: 1,2 Ω ±5 %
Erforderliche Vorsicherung maximal: 315 mA (FF)
Stoßstromfestigkeit (Ader-Erde): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C2 - 10 kA;C3 - 100 A;D1 - 2,5 kA
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 4000 m (amsl)
Normen/Bestimmungen: EN 61000-6-2
Hinweis: 2005
Montageart: Tragschiene: 35 mm
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Aderpaare pro Modul: 2
Nennableitstoßstrom In (8/20) µs (Ader-Erde): 10 kA
Impulsableitstoßstrom Iimp (10/350) µs (Ader-Erde): 2,5 kA
Ansprechzeit tA (Ader-Erde): ≤ 100 ns
Allgemein: Allgemein
Schutzpegel Up statisch (Ader-Erde): ≤ 130 V (C2 - 10 kV / 5 kA);≤ 60 V (C3 - 25 A)
Impuls-Rücksetzzeit (Ader-Erde): ≤ 30 ms
Nennableitstoßstrom In (8/20) µs (Ader-Ader): 10 kA
Ansprechzeit tA (Ader-Ader): ≤ 1 ns
Einfügungsdämpfung aE, sym.: typ. 0,3 dB (≤ 450 kHz / 150 Ω)
Grenzfrequenz fg (3 dB), sym. im 150 Ω-System: typ. 1,9 MHz
Stoßstromfestigkeit (Ader-Ader): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C2 - 10 kA;C3 - 100 A
Impuls-Rücksetzzeit (Ader-Ader): ≤ 300 ms
Schutzpegel Up (Ader-Signalmasse): ≤ 600 V (C1 - 1 kV / 500 A);≤ 750 V (C2 - 10 kV / 5 kA);≤ 700 V (C3 - 25 A);≤ 800 V (C3 - 100 A)

Produkt-Art: Überspannungsschutzgerät

Ableitstrom: 20 kA

Ansprechzeit (Details): ≤ 1 ns

Ausführung: Tragschienenmodul zweiteilig steckbar

Betriebstemperatur: -40 ... 70 °C

: IP20

Herst.-Teilenr.: 2801266

Typ: PT-IQ-2X2+F-48DC-PT

Normen: EN 61000-6-2

Abm.: (B x H x T) 17.7 x 109.3 x 77.5 mm

Breite: 17.7 mm

Höhe: 109.3 mm

Tiefe: 77.5 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579439 Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Überspannungsschutzgerät 20 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579439 Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Überspannungsschutzgerät 20 kA 1 St.

Beschreibung

Überspannungsschutz, bestehend aus Schutzstecker und Basiselement, mit integrierter mehrstufiger Statusanzeige am Modul für zwei 2-adrige erdpotenzialfrei betriebene Signalkreise. Indirekte Erdung über Gasableiter. In sicherheitsgerichteten Kreisen bis SIL 3 einsetzbar.
