Phoenix Contact 2805318 VAL-MS 75 VF ST Überspannungsschutz-Stecker 1 St. kaufen

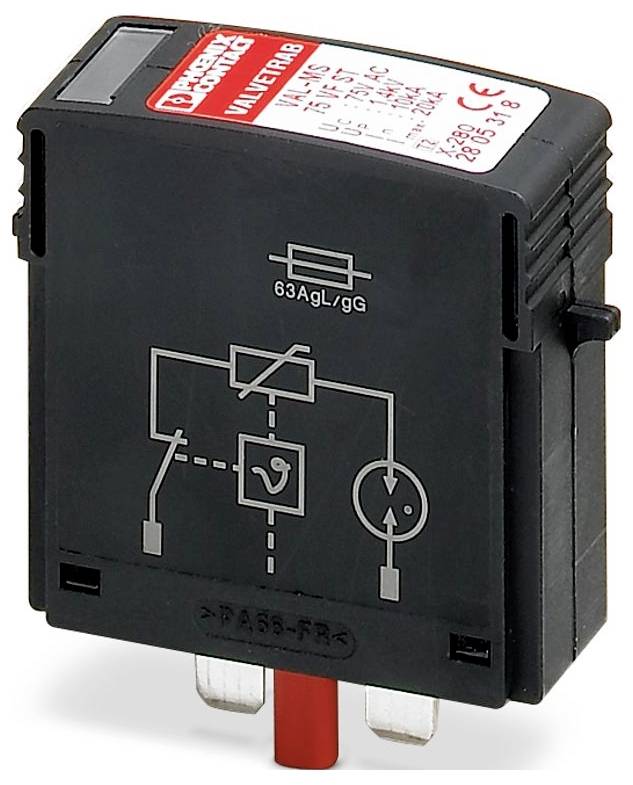

Eine schwarze elektrische Komponente mit einem Schaltplandesign und der Markierung „63AgL/gG" auf der Vorderseite, verwendet für Schaltungsanwendungen.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (41,17 € / Stück)

41,17 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überspannungsschutzstecker Typ 2

sonstige, Zubehör: ja, Ersatzteil: nein

Technische Daten

Produktfamilie: VALVETRAB MS
IEC-Prüfklasse: II;T2
Bauform: Tragschienenmodul zweiteilig steckbar
Polzahl: 1
Meldung Überspannungsschutz defekt: optisch
Nennspannung UN: 5 V AC ... 48 V AC
Anschlussart: steckbar
Breite: 17,5 mm
Höhe: 52,4 mm
Tiefe: 55,3 mm
Teilungseinheit: 1 TE
Farbe: schwarz (RAL 9005)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PA 6.6
Wirkungsrichtung: 1L-N/PE
Höchste Dauerspannung UC: 75 V AC;100 V DC
Schutzleiterstrom IPE: ≤ 5 µA
Nennableitstoßstrom In (8/20) µs: 10 kA
Ansprechzeit tA: ≤ 100 ns
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m (amsl)
Normen/Bestimmungen: EN 61643-11
Hinweis: 2012
Montageart: auf Basiselement
EN Type: T2
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Nennfrequenz fN: 50 Hz (60 Hz)
CTI-Wert des Materials: 600
Isolierstoff: PA 6.6
Materialgruppe: I
Schutzpfade: L-N;(L+) - (L-)
Standby-Leistungsaufnahme PC: ≤ 1 mVA
Maximaler Ableitstoßstrom Imax (8/20) µs: 20 kA
Schutzpegel Up: ≤ 1,4 kV
Restspannung Ures: ≤ 0,45 kV (bei In);≤ 0,35 kV (bei 5 kA);≤ 0,3 kV (bei 3 kA)
Ansprechstoßspannung bei 6 kV (1,2/50) µs: ≤ 1,4 kV
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 25g
Vibration (Betrieb): 5g
UL-Spezifikationen: UL-Spezifikationen
Energieverteilungssystem: Single phase
Nennfrequenz: 50/60 Hz
SPD Typ: 4CA
Kurzschlussfestigkeit ISCCR: 10 kA
Maximale Vorsicherung bei Stichleitungsverdrahtung: 63 A (gG)
Maximale Dauerspannung MCOV (L-N): 75 V AC
Nennableitstoßstrom In (L-N): 10 kA
Nennspannung: 60 V DC
Gemessene Begrenzungsspannung MLV (L-N): 1760 V
Allgemein: Allgemein
Schutzpegel Up (L-L): ≤ 1,8 kV
Restspannung Ures (L-L): ≤ 0,9 kV (bei In);≤ 0,7 kV (bei 5 kA);≤ 0,6 kV (bei 3 kA)
Maximale Dauerspannung MCOV (L+) - (L-): 100 V DC
Nennableitstoßstrom In (L+) - (L-): 10 kA
Gemessene Begrenzungsspannung MLV (L+) - (L-): 1760 V

Produkt-Art: Überspannungsschutz-Stecker

Nennspannung: 48 V/AC
60 V/DC

Ansprechzeit (Details): ≤ 100 ns

Ausführung: Tragschienenmodul zweiteilig steckbar

Betriebstemperatur: -40 ... 80 °C

: IP20

Herst.-Teilenr.: 2805318

Typ: 2

Passend für (Details): VAL-MS-Basiselement

Normen: EN 61643-11

Abm.: (B x H x T) 17.5 x 52.4 x 55.3 mm

Breite: 17.5 mm

Höhe: 52.4 mm

Tiefe: 55.3 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579511 Phoenix Contact 2805318 VAL-MS 75 VF ST Überspannungsschutz-Stecker 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579511 Phoenix Contact 2805318 VAL-MS 75 VF ST Überspannungsschutz-Stecker 1 St.

Beschreibung

Überspannungsschutzstecker Typ 2 mit Reihenschaltung aus Varistor und gasgefüllter Funkenstrecke für VAL-MS-Basiselement, thermisch überwacht, optische Defektmeldung.
