Phoenix Contact 2807968 CT 10-2PE/FSR-24 Überspannungsschutz-Stecker Piece 1 St. kaufen

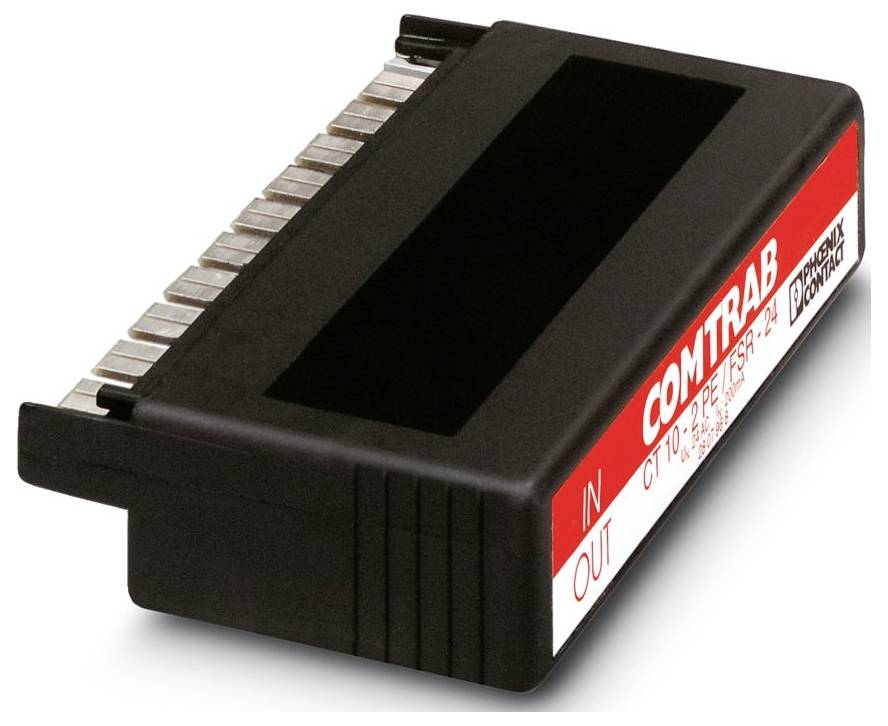

Ein schwarzes Comtrabb-Bauteil mit der Beschriftung "IN" und "OUT" mit metallischen Anschlüssen an der Seite, das für elektronische oder industrielle Anwendungen verwendet wird.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 5. Nov.

9 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

526,34 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 9 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überspannungsschutzstecker

24 V, 28 V, 40 V, 5 kA, 0,2 A, 95 V, 650 V, 4 MHz, sonstige, Ableiterüberwachung: nein, Mit Fernmeldekontakt: nein, ohne, Explosionsgeprüfte Ausführung: nein

Technische Daten

Produktfamilie: COMTRAB
IEC-Prüfklasse: C1;C2;C3;D1
Bauform: LSA-PLUS-Modul
Meldung Überspannungsschutz defekt: keine
Nennspannung UN: 24 V DC
Anschlussart: Steckbar in COMTRAB-TERMIBLOCK und LSA-Plus-Trenn- und Schaltleisten
Breite: 111 mm
Höhe: 22 mm
Tiefe: 68,5 mm
Farbe: schwarz (RAL 9005)
Brennbarkeitsklasse nach UL 94: V0
Material Gehäuse: PBT
Mechanische Daten: Mechanische Daten
Offene Seitenwand: Nein
Wirkungsrichtung: Line-Line & Line-Earth Ground
Höchste Dauerspannung UC: 40 V DC;28 V AC
Bemessungsstrom: 200 mA (25 °C)
Betriebswirkstrom IC bei UC: ≤ 5 µA (a-b)
Schutzleiterstrom IPE: ≤ 1 µA (pro Pfad)
Gesamtableitstoßstrom ITotal (8/20) µs: 10 kA
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch: ≤ 650 V
Restspannung bei In (Ader-Ader): ≤ 55 V
Kapazität (Ader-Ader): 1,1 nF (f=1 MHz / VR= 0V)
Kapazität (Ader-Erde): 1 pF (typ.)
Widerstand pro Pfad: 10 Ω ±10 %
Erforderliche Vorsicherung maximal: 200 mA
Stoßstromfestigkeit (Ader-Erde): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 2,5 kA
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 75 °C
Normen/Bestimmungen: IEC 61643-21
Hinweis: 2000
Montageart: auf CT-TERMIBLOCK und LSA-PLUS-Trennleiste
Aderpaare pro Modul: 10
Nennableitstoßstrom In (8/20) µs (Ader-Erde): 5 kA
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike: ≤ 650 V
Ansprechzeit tA (Ader-Erde): ≤ 100 ns
Luft- und Kriechstrecken: Luft- und Kriechstrecken
Nennableitstoßstrom In (8/20) µs (Ader-Ader): 5 kA
Ansprechzeit tA (Ader-Ader): ≤ 1 ns
Einfügungsdämpfung aE, sym.: 1,5 dB (typ. bis 2 MHz / 50 Ω);0,6 dB (typ. bis 1 MHz / 150 Ω);0,2 dB (typ. bis 100 kHz / 600 Ω)
Grenzfrequenz fg (3 dB), sym. im 150 Ω-System: 4 MHz (typ.)
Stoßstromfestigkeit (Ader-Ader): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A
Grenzfrequenz fg (3 dB), sym. im 50 Ω-System: 7 MHz (typ.)
Ableitstoßstrom Imax (8/20) µs maximal (Ader-Ader): 5 kA
Ableitstoßstrom Imax (8/20) µs maximal (Ader-Erde): 5 kA
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike: ≤ 95 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch: ≤ 60 V
Normen Spezifikation Informationstechnik: Normen Spezifikation Informationstechnik
Ableiter prüfbar mit CHECKMASTER ab Softwarerevision:: ab SW-Rev. 1.00
Grenzfrequenz fg (3 dB), sym. im 600 Ω-System: 900 kHz (typ.)

Produkt-Art: Überspannungsschutz-Stecker

Nennspannung: 24 V/DC

Ansprechzeit (Details): ≤ 1 ns

Ausführung: LSA-PLUS-Modul

Betriebstemperatur: -25 °C ... 75 °C °C

: IP20

Herst.-Teilenr.: 2807968

Typ: CT 10-2PE/FSR-24

Passend für (Details): COMTRAB-TERMIBLOCK und LSA-Plus-Trenn- und Schaltleisten

Normen: IEC 61643-21

Abm.: (B x H x T) 111 x 22 x 68.5 mm

Breite: 111 mm

Höhe: 22 mm

Tiefe: 68.5 mm

Inhalt: 1 St.

Verpackungsart: Piece

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 Überspannungsschutz-Stecker Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 Überspannungsschutz-Stecker Piece 1 St.

Beschreibung

LSA-PLUS-Stecker (COMTRAB CT 10) mit Überspannungsgrob-/feinschutz und Entkopplungswiderstand für 10 erdpotenzialfrei betriebene Signalkreise. Nennspannung: 24 V DC. Ausführung: 10 Doppeladern
