Phoenix Contact 2904608 Hutschienen-Netzteil (DIN-Rail) 12 V 15 A 180 W Inhalt 1 St. kaufen

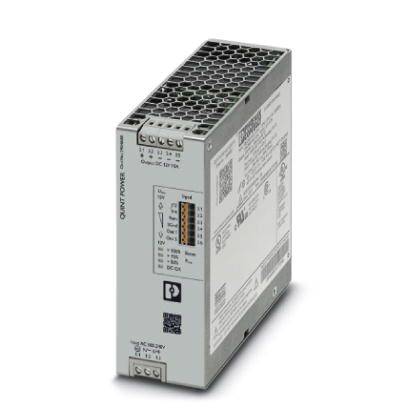

Ein graues elektrisches Schaltnetzteil-Gerät mit technischen Spezifikationen aufgedruckt. Herstellerinformationen sind ersichtlich.

Abbildung ähnlich

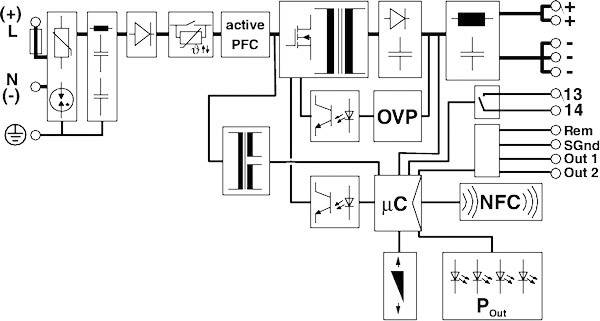

Schaltplan zeigt ein Netzteil mit PFC, OVP, Mikrocontroller und NFC. Anschlüsse: '+'/'-', 'Rem', 'SGnd', 'Out 1', 'Out 2'.

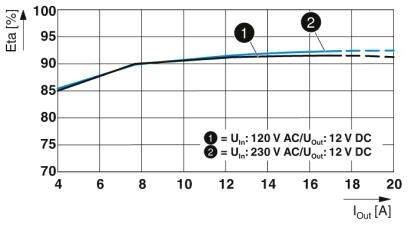

Diagramm zeigt Wirkungsgrad (Eta) in Prozent über Ausgangsstrom (I_out) in Ampere. Zwei Kurven: 1) U_in=120 V AC, 2) U_in=230 V AC bei U_out=12 V DC. Steigender Trend.

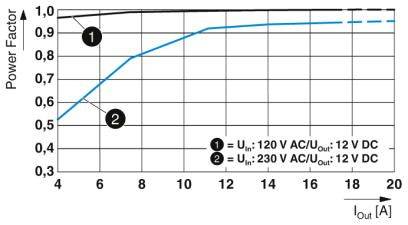

'Diagramm zeigt Leistungsfaktor (0,5 bis 0,9) gegen Ausgangsstrom I_out (4 bis 20 A). Zwei Linien: 1) U_in=120 V AC, 2) U_in=230 V AC.'

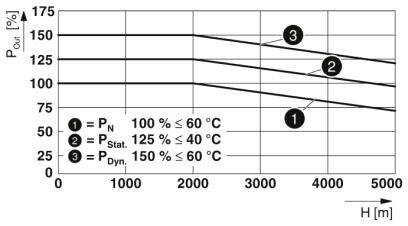

Diagramm zeigt 'PQm' in Prozent gegen Höhe in Metern. Linien repräsentieren P_N, P_Stat., P_Dyn. mit Werten und Temperaturbedingungen.

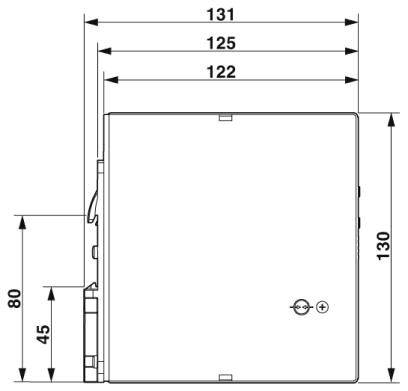

Technische Zeichnung eines rechteckigen Kastens mit Maßen: Breite 131 mm, 125 mm, 122 mm vorne; Höhe 130 mm und 80 mm.

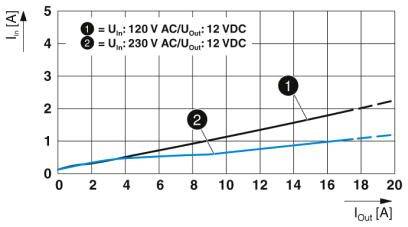

Diagramm zeigt Stromkennlinie mit zwei Kurven: 'Uin=120 V AC/Uout=12 VDC' (steigend) und 'Uin=230 V AC/Uout=12 VDC' (flacher). X-Achse: Iout [A], Y-Achse: Iin [A].

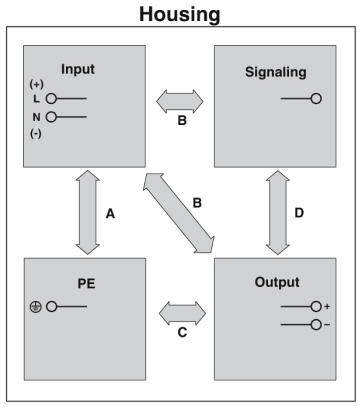

Blockdiagramm mit vier Feldern im 'Housing': 'Input', 'Signaling', 'Output', 'PE'. Pfeile markieren Verbindungen A, B, C, D.

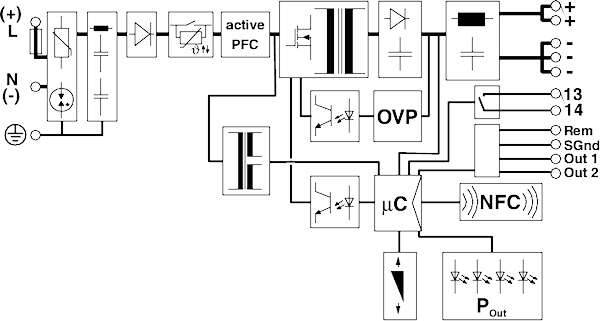

Stromversorgungsdiagramm: Schaltkreise zeigen Energiefluss durch aktive PFC, OVP, µC und NFC zu verschiedenen Ausgängen.

1/9

Abbildung ähnlich

Datenblatt (PDF)

Sofort-Lieferung Fr., 9. Okt.

5 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

241,87 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Do., 15. Okt.

Kostenfreier Versand

247,90 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Stromversorgung

AC, 12..15 V, 12 V, 20 A, Ausgangsspannung einstellbar: ja, 15 A, Kurzschlussfest: ja, 100..240 V, 110..350 V, Ausgangsspannung geregelt: ja, 221 VA, 180 W, Stabilisiert: ja, Schraubanschluss, Tragschienenmontage möglich: ja, Wandmontage möglich: nein, Geeignet für Reiheneinbau: nein, 50 mm, 130 mm, Direktmontage möglich: nein, 125 mm, Geeignet für Sicherheitsfunktionen: ja, ohne

Technische Daten

Spannungsfestigkeit: 300 V/AC 60 s
Abisolierlänge: 6.5 mm
Stromaufnahme: 2.4 A (100 V/AC), 1.9 A (120 V/AC), 1.1 A (230 V/AC), 1.1 A (240 V/AC)
Nennleistungsaufnahme: 221 VA

Ausführung: 2904608

Eingangsspannung (nominal): 100-240 V/AC

Typ: Hutschienen-Netzteil

Produkt-Art: Hutschienen-Netzteil (DIN-Rail)

Eingangsspannung (min.): 100 V/AC

Ausgangsspannung: 12 V/DC

Eingänge: 2.4 A

Eingangsspannung: 100 V/AC - 240 V/AC

Eingangsspannung (max.): 240 V/AC

Ausgangsstrom (max.): 15 A

Ausgangsstrom (max.) - gerundet: 15 A

: 180 W

Ausgangstyp (Netzteile): Einstellbar

Phasen: 1

Ausgangsspannung (nom.): 12 V

Anschluss: Schrauben

Abm.: (L x B x H) 125 x 50 x 130 mm

Gewicht: 1 kg

Ausgangsspannung (max.): 12 V/DC

Ausgangsspannung (min.): 12 V

Betriebstemperatur (max.): +70 °C

Betriebstemperatur (min.) (Derating): +60 °C

Betriebstemperatur (min.): -25 °C

Herst.-Teilenr.: 2904608

Inhalt: 1 St.

MTBF: 1196000 h

Netzgeräte-Besonderheiten: Ausgangsspannung regelbar
Stabilisiert

Breite: 50 mm

Höhe: 130 mm

Länge: 125 mm

: IP20

Max. Temperatur: +85 °C

Min. Temperatur: -40 °C

Typ: QUINT4-PS/1AC/12DC/15

Wirkungsgrad: 92 %

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Leistung

Anschluss

Eingangsspannung (max.)

Ausgangsspannung (nom.)

Ausgangsspannung

Ausgangstyp (Netzteile)

Eingangsspannung (nominal)

Ausgangsstrom (max.) - gerundet

Eingangsspannung (min.)

Phoenix Contact 2904608 Hutschienen-Netzteil (DIN-Rail) 12 V 15 A 180 W Inhalt 1 St.

Bestell-Nr.:2141010

Dieser Artikel

180 W

Schrauben

240 V/AC

12 V

12 V/DC

Einstellbar

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904605 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 2.5 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2140951

30 W

Push-In-Klemme

240 V/AC

12 V/DC

Einstellbar

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2904598 Hutschienen-Netzteil (DIN-Rail) 24 V 2.5 A 60 W Inhalt 1 St.

Bestell-Nr.:2140988

60 W

Schrauben

240 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2902995 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 48 V 1.25 A 60 W Inhalt 1 St.

Bestell-Nr.:2140996

60 W

Schrauben

264 V/AC

48 V

48 V/DC

Festspannung

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 24 V 3.75 A 90 W Inhalt 1 St.

Bestell-Nr.:2141009

90 W

Schrauben

575 V/AC

24 V

24 V/DC

Festspannung

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904610 Hutschienen-Netzteil (DIN-Rail) 5 A 240 W Inhalt 1 St.

Bestell-Nr.:2141011

240 W

Schrauben

240 V/AC

48 V/DC

Einstellbar

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 Hutschienen-Netzteil (DIN-Rail) 24 V 1.3 A 30 W Inhalt 1 St.

Bestell-Nr.:2141025

30 W

Schrauben

240 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact 2904607 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 7.5 A 90 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2141026

90 W

Push-In-Klemme

240 V/AC

12 V/DC

Einstellbar

AC 100 V - 240 V; DC 140 V - 300 V

7.5 A

100 V/AC

Phoenix Contact 2903159 Hutschienen-Netzteil (DIN-Rail) 5 A 240 W Inhalt 1 St.

Bestell-Nr.:2141033

240 W

Push-In-Klemme

240 V/AC

48 V/DC

Einstellbar

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 Hutschienen-Netzteil (DIN-Rail) 24 V 3.8 A 90 W Inhalt 1 St.

Bestell-Nr.:2141035

90 W

Schrauben

240 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

3.8 A

100 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 2141010 Phoenix Contact 2904608 Hutschienen-Netzteil (DIN-Rail) 12 V 15 A 180 W Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2141010 Phoenix Contact 2904608 Hutschienen-Netzteil (DIN-Rail) 12 V 15 A 180 W Inhalt 1 St.

Beschreibung

Präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler auftreten. Über NFC einstellbare Meldeschwellen und Kennlinien maximieren die Anlagenverfügbarkeit. Leistungsreserve zur einfachen Anlagenerweiterung durch statischen Boost mit einer dauerhaften Leistung bis zu 125 % und Starten schwieriger Lasten durch dynamischen Boost mit bis zu 200 % für 5 s. Hohe Störfestigkeit durch integrierten Gasableiter und mehr als 20 Millisekunden Netzausfallüberbrückungszeit. Robustes Design durch Metallgehäuse und Temperaturweitbereich von - 40 °C bis + 70 °C. Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket.
