Phoenix Contact 2906292 VAL-MB-T1/T2 600DC-PV/2+V-FM Blitzstrom- /Überspannungsableiter Überspannungsschutz für: Photovo kaufen

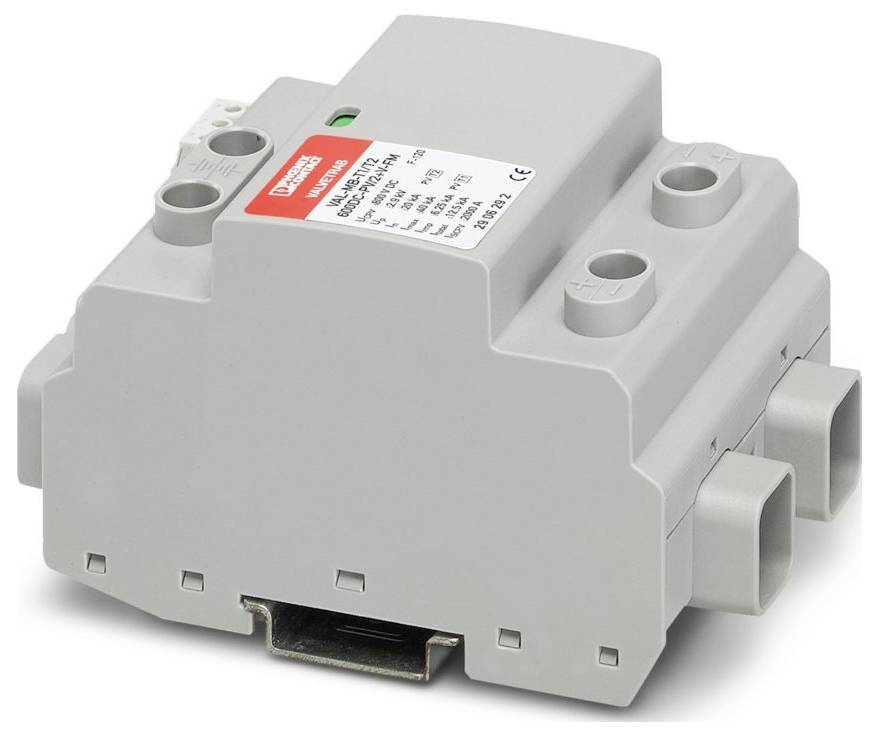

Ein graues Elektrogerät zur Stromverteilung und zum Schutz mit zwei Anschlussschlitzen und einem Konformitätsetikett oben.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 22. Dez. 2026

2 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

239,46 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Blitzstrom- /Überspannungsableiter Typ 1/2

Netzform DC: ja, Netzform IT: nein, Netzform TN: nein, Netzform TN-C: nein, Netzform TN-C-S: nein, Netzform TN-S: nein, Netzform TT: nein, Netzform sonstige: nein, 6,25 kA, 40 kA, 800 V, 2,9 kV, Hutschiene TH35, sonstige, 35 mm², Mit Fernmeldekontakt: ja, Ausblasend: nein, optisch, Prüfklasse Typ 1: ja, Schutzart (IP): IP20

Technische Daten

Produktfamilie: VALVETRAB MB
IEC-Prüfklasse: PV I / II;PV T1 / T2
Bauform: Tragschienenmodul einteilig
Meldung Überspannungsschutz defekt: optisch, Fernmeldekontakt
Anzeige / Fernmeldung: Anzeige / Fernmeldung
Schaltfunktion: Wechsler
Anschlussart: Schraubanschluss
Schraubengewinde: M2
Anzugsdrehmoment: 0,25 Nm
Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 28 ... 16
Breite: 71,2 mm
Höhe: 120 mm
Tiefe: 65,5 mm
Teilungseinheit: 4 TE
Farbe: grau (RAL 7042)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PA 6.6
Mechanische Daten: Mechanische Daten
Offene Seitenwand: Nein
Wirkungsrichtung: (L+)-PE & (L-)-PE & (L+)-(L-)
Schutzleiterstrom IPE: ≤ 45 µA DC;≤ 420 µA AC
Nennableitstoßstrom In (8/20) µs: 20 kA
Gesamtableitstoßstrom ITotal (8/20) µs: 40 kA
Gesamtableitstoßstrom ITotal (10/350) µs: 12,5 kA
Ansprechzeit tA: ≤ 25 ns
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20 (nur bei Benutzung aller Klemmstellen)
Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 6000 m (amsl)
Normen/Bestimmungen: IEC 61643-31
Hinweis: 2018
Montageart: Tragschiene: 35 mm
EN Type: T1 / T2
Stromversorgungssystem IEC: DC
Isolationseigenschaften: Isolationseigenschaften
Verschmutzungsgrad: 2
Isolierstoff: PA 6.6;PBT
Schutzpfade: (L+) - (L-);(L+) - PE;(L-) - PE
Standby-Leistungsaufnahme PC: ≤ 36 mVA
Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
Blitzprüfstrom (10/350) µs, Ladung: 3,125 As
Blitzprüfstrom (10/350) µs, spezifische Energie: 9,77 kJ/Ω
Blitzprüfstrom (10/350) µs, Stromscheitelwert Iimp: 6,25 kA
Schutzpegel Up: ≤ 2,9 kV
Restspannung Ures: ≤ 2,9 kV (bei In);≤ 2,1 kV (bei 3 kA);≤ 2,4 kV (bei 6,25 kA);≤ 2,5 kV (bei 10 kA);≤ 2,8 kV (bei 15 kA);≤ 3,6 kV (bei 40 kA)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 50g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 5g (5 - 500 Hz / 2,5 h / X, Y, Z)
Benennung Anschluss: Defektfernmeldekontakt
Betriebsspannung: 5 V AC ... 250 V AC;5 V DC ... 30 V DC
Betriebsstrom: 5 mA AC ... 1,5 A AC;5 mA DC ... 1 A DC
Abisolierlänge: 7 mm
Defektfernmeldekontakt: Defektfernmeldekontakt
Nennlaststrom IL: 50 A
Einbauort: Innenraum
Einbauort der Abtrennvorrichtung: Intern
Zugänglichkeit: Zugänglich
SPD Ausfallverhalten: OCFM (Abtrennfehlerverhalten)
Schutzschaltung Gleichspannungsseite (DC): Schutzschaltung Gleichspannungsseite (DC)
Höchste Dauerspannung UCPV: 800 V DC
Kurzschlussfestigkeit ISCPV: 2000 A
Leerlaufspannung UOCSTC: ≤ 667 V DC
Isolationswiderstand Riso: > 5 GΩ (bei 500 V DC)
Anschlusskonfiguration: Y-Konfiguration
Schutzschaltung PV: Schutzschaltung PV
Dauerbetriebsstrom ICPV: < 45 µA

Produkt-Art: Blitzstrom- /Überspannungsableiter

Überspannungsschutz für: Photovoltaik-Anlage

Ableitstrom: 20 kA

Ansprechzeit (Details): 25 ns

Ausführung: Tragschienenmodul einteilig

Betriebstemperatur: -40 °C ... 80 °C °C

: IP20

Herst.-Teilenr.: 2906292

Typ: 1/2

Normen: IEC 61643-31

Abm.: (B x H x T) 71.2 x 120 x 65.5 mm

Breite: 71.2 mm

Höhe: 120 mm

Tiefe: 65.5 mm

Inhalt: 1 St.

Verpackungsart: Piece

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579999 Phoenix Contact 2906292 VAL-MB-T1/T2 600DC-PV/2+V-FM Blitzstrom- /Überspannungsableiter Überspannungsschutz für: Photovo

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579999 Phoenix Contact 2906292 VAL-MB-T1/T2 600DC-PV/2+V-FM Blitzstrom- /Überspannungsableiter Überspannungsschutz für: Photovo

Beschreibung

Blitzstrom- / Überspannungsableiter für 2-polige isolierte und geerdete PV-Gleichspannungssysteme 600 V DC, für Tragschienenmontage, mit Fernmeldekontakt, temperaturüberwachte Schutzelemente, Statusmeldung am Modul.
