Phoenix Contact AXL F SGI2 1H 2702911 I/O-Modul 5 V/DC kaufen

Graues elektronisches Gerät mit Anschlussklemmen und Beschriftungsfeld, daneben ein separates schwarz-goldenes Anschlussmodul.

Abbildung ähnlich

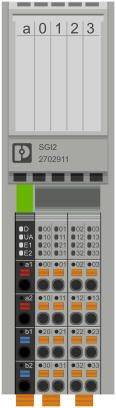

Modul mit mehreren digitalen Eingängen, dargestellt von nummerierten Anschlüssen und Anzeigen.

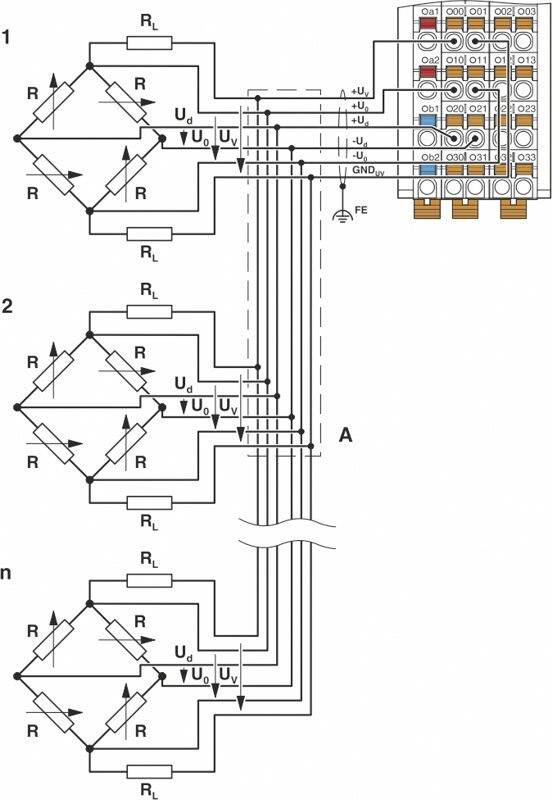

Schaltplan zeigt parallel geschaltete Gleichrichterbrücken, verbunden mit Messpunkten 'A', 'U0', und 'Ud', auf Testboard.

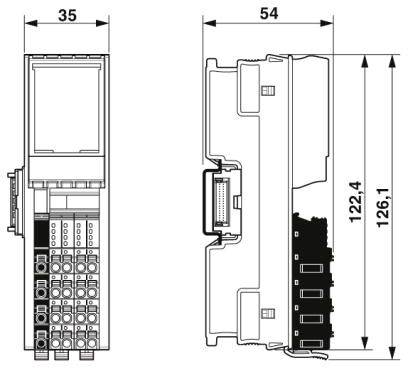

'Technische Zeichnung eines elektrischen Moduls mit zwei Ansichten. Links: Frontansicht mit Steckanschlüssen. Rechts: Seitenansicht mit Maßen 35 mm Breite, 54 mm Tiefe, 126,1 mm Höhe.'

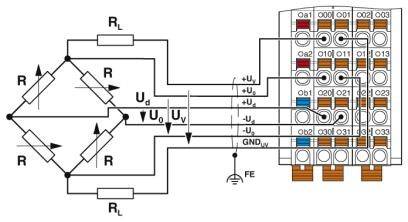

Schaltplan eines Gleichrichters mit mehreren Widerständen, Dioden und Anschlüssen. Zeigt Stromflusswege und markierte Kontaktpunkte.

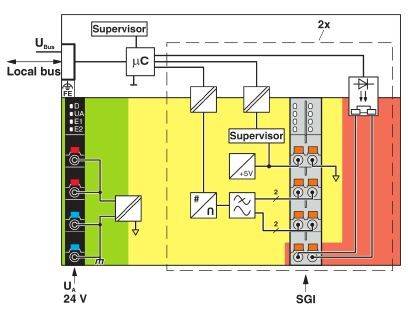

Schaltplan eines Überwachungssystems mit Supervisor, μC, lokalen Busanschlüssen und farbcodierten Bereichen für verschiedene Funktionen.

1/6

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 16. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (405,00 € / Stück)

405,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

I/O-Modul

0 V, 19,2..30 V, DC, Eingang, Strom: nein, Eingang, Spannung: nein, Eingang, Widerstand: nein, Eingang, Widerstandsthermometer: nein, Eingang, Thermoelement: nein, Eingangssignal konfigurierbar: nein, 24 Bit, Ausgang, Strom: nein, Ausgang, Spannung: nein, Ausgangssignal konfigurierbar: nein, Analoge Eingänge konfigurierbar: nein, Analoge Ausgänge konfigurierbar: nein

Technische Daten

Beschreibung des Eingangs: Eingangskanäle für Dehnungsmessstreifen
Anzahl der Eingänge: 2
Schutzbeschaltung: Überspannungsschutz Versorgungsspannung Suppressordiode
Farbe: verkehrsgrau A RAL 7042
Nettogewicht: 187,7 g
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Anzahl der Ausgänge: 2
Einbaulage: beliebig (kein Temperatur-Derating)
Übertragungsgeschwindigkeit: 100 MBit/s
Leistungsaufnahme: typ. 325 mW

Produkt-Art: I/O-Modul

Typ: AXL F SGI2 1H

Anzahl analoge Eingänge max.: 2

Anzahl Eingänge: 2 x

Anzahl Ausgänge: 2 x

Betriebsspannung min.: 19.2 V/DC

Betriebsspannungsbereich: 19.2 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Ausgangssignal Spannung: 5 V

Betriebsspannung: 5 V/DC

Höhe: 126.1 mm

Länge: 54 mm

Breite: 35 mm

: IP20

Abm.: (L x B x H) 54 x 35 x 126.1 mm

Anschlusstechnik: Kabel

Max. Stromaufnahme: 65 mA

Herst.-Teilenr.: 2702911

Ausführung: AXL F SGI2 1H

Montageart (Details): Tragschiene

Ansprechzeit: 0.2 ms

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -25 °C

Logikspannung U: 5 V/DC

Anzahl Relais Ausgänge max.: 2

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O-Modul 5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O-Modul 5 V/DC

Beschreibung

2 hochgenaue Eingänge für DMS. Werkseitig abgeglichene Messbereiche mit Nennkennwerten. Manuelle Kennwerteingabe. Prozessdaten-Update parametrierbar in Stufen zwischen 200 μs und 100 ms. In der Prozessumgebung durch Streckenabgleich justierbar. 2-Punkt-Justage. Anschluss der DMS in 6- und 4-Leiter-Technik. Erweiterte Drahtbrucherkennung. Sensorversorgung bis 115 mA (8 Wägezellen mit 350 Ω je Kanal). Je Kanal: Niederohmiger, potenzialfreier Schließer. Parametrierung der Kanäle unabhängig voneinander über das Bussystem. Tara-Einrichtung.
