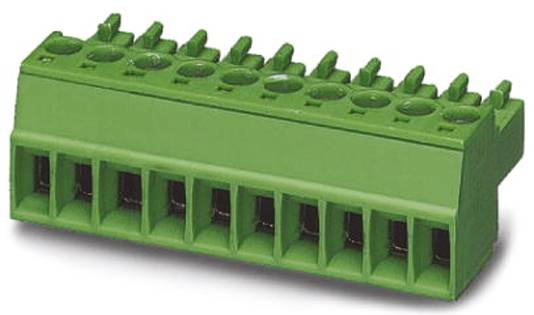

Phoenix Contact Buchsengehäuse-Kabel MC Polzahl Gesamt 10 Rastermaß: 3.50 mm 1840447 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Buchsengehäuse-Kabel
Bauform
Buchse, gerade
Anzahl Reihen
1
Serie
MC
RM
3.50 mm
Datenblatt (PDF)
128 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
7,87 €
5
6% = 0,48 €
7,39 €
10
8% = 0,63 €
7,24 €
25
10% = 0,79 €
7,08 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (7,87 € / Stück)
7,87 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Verbindungsart: sonstigeKontaktausführung: BuchsePolzahl: 10Anzahl der Steckkontaktreihen: 1Rastermaß der Kontakte: 3,5 mmRastermaß der Anschlüsse: 3,5 mmWinkel Kontakt/Leiteranschluss: sonstigeBemessungsstrom In: 8 ABemessungsspannung: 160 VBemessungsstoßspannung: 2,5 kVÜberspannungskategorie: IIIVerschmutzungsgrad: 2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25..0,5 mm²Anschließbarer Leiterquerschnitt eindrähtig: 0,14..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,08..0,5 mm²Ausführung des elektrischen Anschlusses: SchraubanschlussAnschließbare Kabeltype: RundkabelWerkstoff der Kontaktbeschichtung: ZinnWerkstoff des Kontaktes: KupferWerkstoff des Isolierkörpers: Polyamid (PA)Werkstoff des Gehäuses: sonstigeBeschichtung Gehäuse: sonstigeGehäusefarbe: grünBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Mit Schutzleiter: neinBetriebstemperatur: -40..100 °CSchutzart (IP), montiert: sonstigeECLASS 7: Kabelsteckverbinder für Leiterplattensteckverbinder (27440309)
- Produkt-Art
Buchsengehäuse-Kabel
- Bauform
Buchse, gerade
- Anzahl Reihen
1
- Steckverbindersystem
wire-to-board
- Serie
MC
- Besonderheiten
mit Zughülse
- RM
3.50 mm
- Polzahl je Reihe
10
- Polzahl Gesamt
10
- Breite
35.00 mm
- Nennstrom
8 A
- Nennstrom - gerundet
8 A
- Inhalt
1 St.
- AWG max.
16
- AWG min.
28
- Abisolierlänge (max.)
7.00 mm
- Abm.
(L x B x H) 11.10 x 35.00 x 16.10 mm
- Anschluss
Schraubklemme
Stecker
- Gehäuse-Material
PA
- Herst.-Teilenr.
1840447
- Herstellerfarbe
Grün
- Industrieverpackung
Ja
- Kontaktmaterial
verzinnt
- Nennspannung
160 V
- Höhe
16.10 mm
- Länge
11.10 mm
- max. Querschnitt
1.5 mm²
- min. Querschnitt
0.14 mm²
- Typ
MC 1,5/10-ST-3,5
- Polzahl
10
- A
31.50 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 740185 Phoenix Contact Buchsengehäuse-Kabel MC Polzahl Gesamt 10 Rastermaß: 3.50 mm 1840447 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 740185 Phoenix Contact Buchsengehäuse-Kabel MC Polzahl Gesamt 10 Rastermaß: 3.50 mm 1840447 1 St.
Beschreibung
MINI COMBICON-Steckerteil:
Geringe Bauhöhe der MC 1,5-Stecker-Familie, Großzügig bemessener Anschlussraum, Stiftleisten mit geringer Bauhöhe und kompakten Rastern, Individuelle Polkodierung durch Entfernen der Kodiernase und Stecken des Kodierprofils am Gehäuse. Steckrichtung parallel zur Leiterachse.
Geringe Bauhöhe der MC 1,5-Stecker-Familie, Großzügig bemessener Anschlussraum, Stiftleisten mit geringer Bauhöhe und kompakten Rastern, Individuelle Polkodierung durch Entfernen der Kodiernase und Stecken des Kodierprofils am Gehäuse. Steckrichtung parallel zur Leiterachse.
Ausführung
- Ausstattung: sonstige, 160 V, 2,5 kV, III, 0,14..1,5 mm², 0,25..0,5 mm², 0,14..1,5 mm², 0,08..0,5 mm², Polyamid (PA), grün, V0, nein, -40..100 °C
Lieferumfang
- Preis bezieht sich auf 1 Stück.
