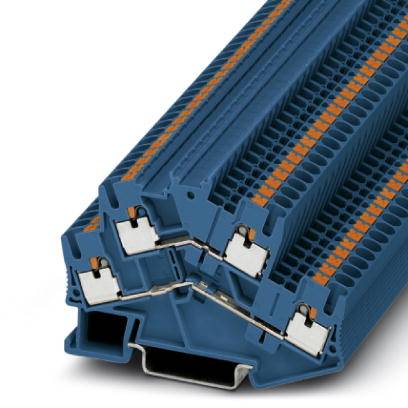

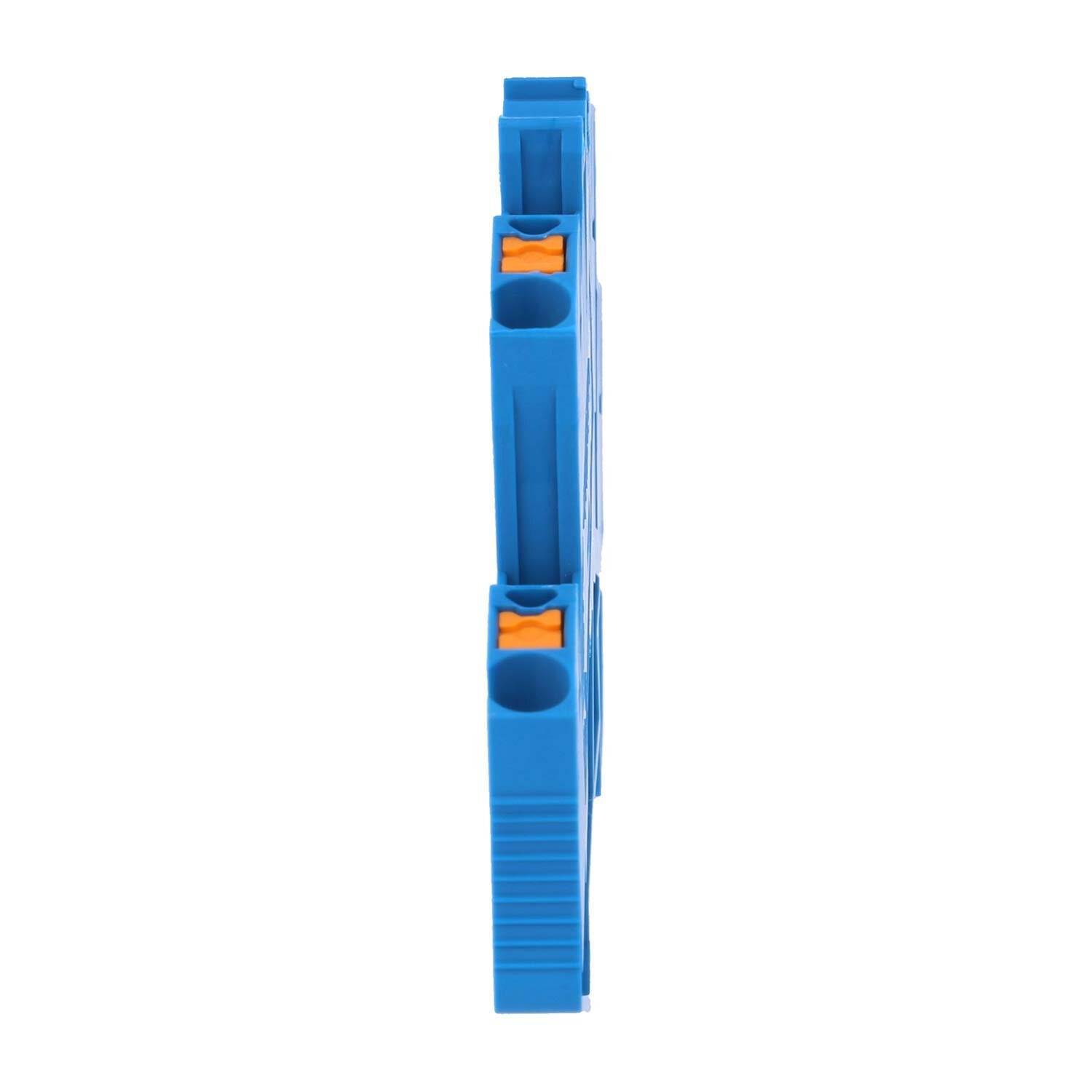

Phoenix Contact Durchgangsreihenklemme 0,14-4qmm, 5,2mm, bl PTTBS 2,5 BU 0,14 mm², 22 A, 500 V kaufen

Phoenix Contact Durchgangsreihenklemme 0,14-4qmm, 5,2mm, bl PTTBS 2,5 BU 0,14 mm², 22 A, 500 V-0

Produkt-Art

Durchgangsklemme

Anschluss

Schnellanschluss

Querschnitt flexibel (max.)

2.5 mm²

Querschnitt starr (max.)

4 mm²

Nennstrom - gerundet

22 A

Lieferung Mi., 14. Okt.

155 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (3,51 € / Stück)

3,51 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

0,14..4 mm², 0,14 mm², 0,14..2,5 mm², 22 A, 500 V, sonstige, 2, Hutschiene TH35, -60..105 °C, V0, 5,2 mm, 78 mm, 55 mm, Explosionsgeprüfte Ausführung "Ex e": ja, Abschlussplatte erforderlich: ja, blau, Etagen intern gebrückt: nein

Technische Daten

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,14 mm²Anschließbarer Leiterquerschnitt eindrähtig: 0,14..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,14..2,5 mm²Bemessungsstrom In: 22 ABemessungsspannung: 500 VAusführung elektrischer Anschluss 1: sonstigeAusführung elektrischer Anschluss 2: sonstigeAnzahl der Etagen: 2Anzahl der Klemmstellen je Etage: 2Montageart: Hutschiene TH35Werkstoff des Isolierkörpers: sonstigeBetriebstemperatur: -60..105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Breite: 5,2 mmHöhe: 78 mmTiefe: 55 mmExplosionsgeprüfte Ausführung "Ex e": jaAbschlussplatte erforderlich: jaFarbe: blauEtagen intern gebrückt: neinECLASS 7: Durchgangs-Reihenklemme (27141120)

Produkt-Art: Durchgangsklemme

Besonderheiten: explosionsgeprüft

Anschluss: Schnellanschluss

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (min.): 0.14 mm²

Querschnitt starr (max.): 4 mm²

AWG min.: 26

AWG max.: 12

Klemmenbreite: 5.2 mm

Anzahl Reihen: 2

Polzahl: 4

Herstellerfarbe: Blue

Nennstrom: 22 A

Nennstrom - gerundet: 22 A

Nennspannung: 500 V

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 10 mm

Herst.-Teilenr.: 3209617

Inhalt: 1 St.

Industrieverpackung: Ja

Typ: 3209617

Abm.: (L x B x H) 78 x 5.2 x 55 mm

Breite: 5.2 mm

Höhe: 55 mm

Länge: 78 mm

Brennbarkeitsklasse: V0

Isolationsmaterial: PA

UKCA: Ja

Beschreibung

3209617 Doppelstockklemme PTTBS 2,5 BU Push-In-Anschluss Nennspannung 500V: Typ: Doppelstockklemme Serie: PTTBS 2,5 BU Anschlusstechnik: Push-In-Anschluss Montageart: NS 35/7,5, NS 35/15 Anzahl der Anschlüsse: 4 Anzahl der Etagen: 2 Lehrdorn: A3 Nennspannung: Spannung: 500V Nennstrom: 22A Belastungsstrom: 24A bei 4mm² Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Überspannungskategorie: III Querschnitt mm²: Nennquerschnitt: 0,14mm² - 4mm² starr: 0,14mm² - 4mm² flexibel: 0,14mm² - 2,5mm² Aderendhülse ohne Kunststoffhülse: 0,14mm² - 2,5mm² Aderendhülse mit Kunststoffhülse: 0,14mm² - 2,5mm² mit TWIN-Aderendhülse: 0,5mm² Querschnitt AWG: Nennquerschnitt: AWG26 - AWG12 starr: AWG26 - AWG12 flexibel: AWG26 - AWG14 Aderendhülse ohne Kunststoffhülse: AWG26 - AWG14 Aderendhülse mit Kunststoffhülse: AWG26 - AWG14 Maße: Länge: 78,0mm Breite: 5,2mm Höhe mit NS35/15: 62,5mm Höhe mit NS35/7,5: 55,0mm Abisolierlänge: 8,0mm - 10,0mm Werkstoff: Isolierstoff: Polyamid (PA) Farbe: Farbton: blau Zulassungen / Normen: Brandverhalten nach UL: V2 nach UL94 Merkmale: - Anschluss gemäß Norm IEC 60947-7-1. Übereinstimmende Angaben: Push-in-Anschlussklemmen
