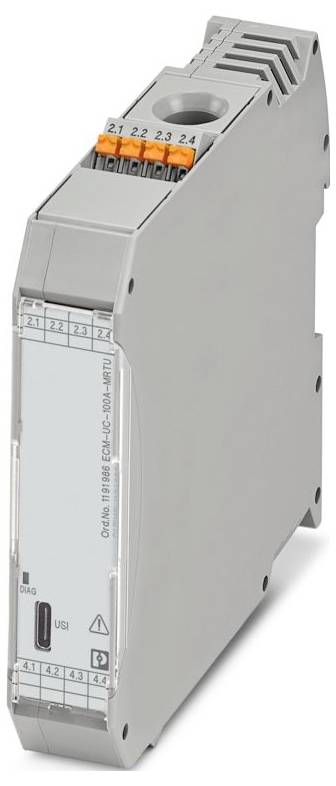

Phoenix Contact ECM-UC-100A-MRTU Strommessumformer
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Abm.
(L x B) 113.8 mm x 22.6 mm
Typ
ECM-UC-100A-MRTU
Anschluss
Push-In-Federkraftanschluss
Anschluss
RS-485
Breite
22.6 mm
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
333,94 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Anschlussart: RS-485
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 25 mm²
- Leiterquerschnitt AWG: 3
- Breite: 22,6 mm
- Höhe: 106,7 mm
- Tiefe: 113,8 mm
- Farbe: grau (RAL 7042)
- Brennbarkeitsklasse nach UL 94: V0 (Gehäuse)
- Material Gehäuse: PA 6.6-FR
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 60 °C;-40 °F ... 140 °F
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 4000 m
- Normen/Bestimmungen: IEC 61010-1
- Hinweis: Registerinhalte, siehe Registertabelle
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III (300 V)
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (nicht kondensierend)
- Abisolierlänge: 10 mm
- Einbaulage: vertikal oder horizontal
- Kennzeichnung: Ind. Cont. Eq. E238705-E196811
- UL, USA / Kanada: UL, USA / Kanada
- Durchmesser: 11 mm
- Versorgungsspannungsbereich: 9,6 V DC ... 30 V DC
- CE: CE
- Artikelabmessungen: Artikelabmessungen
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Störabstrahlung: Störabstrahlung
- Störfestigkeit: EN 61000-6-2
- Eingangsstrombereich: 0 A AC ... 100 A AC;-100 A DC ... 100 A DC
- Benennung: Schnittstellenkonfiguration Modbus/RTU
- Tiefe (Gerätetiefe (Tragschienenmontage)): 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
- Versorgung: Versorgung
- Isolierung: Sichere Trennung nach IEC/EN 61010-1
- Bemessungsisolationsspannung: 300 V AC (gegen Erde)
- Prüfspannung: 2 kV AC (50 Hz, 60 s)
- Versorgungsnennspannung: 24 V DC
- Überstrombelastbarkeit: 2 x IN (dauernd), abhängig vom durchgesteckten Leiter
- Temperaturkoeffizient maximal: < 0,03 %/K
- Übertragungsrate: 19200 Baud
- Sprungantwort (10-90%): 200 ms (AC/DC);20 ms (DC)
- Übertragungsfehler maximal: 0,5 % (vom Bereichsnennwert unter Nennbedingungen)
- Leistungsaufnahme: ≤ 1,8 W (30 V DC)
- Frequenzmessbereich: 0 Hz;10 Hz ... 100 Hz;10 Hz ... 200 Hz;10 Hz ... 500 Hz;10 Hz ... 1000 Hz
- Messbereich: 0 A AC/DC ... 50 A AC/DC;0 A AC/DC ... 100 A AC/DC
- Messen: Messen
- Galvanische Trennung Ausgang/Versorgung: Galvanische Trennung Ausgang/Versorgung
- Galvanische Trennung Eingang/Ausgang: Galvanische Trennung Eingang/Ausgang
- Versorgungsnennspannungsbereich: 12 V DC ... 24 V DC -20 % ... +25 %
- Galvanische Trennung IEC 61010-2-030: Galvanische Trennung IEC 61010-2-030
- Messkategorie: III (300 V)
- Galvanische Trennung Eingang/Versorgung: Galvanische Trennung Eingang/Versorgung
- Einstellbereich Eingangsstrom minimal: 0 A AC/DC ... 9,4 A AC/DC;0 A AC/DC ... 18,8 A AC/DC
- Einstellbereich Eingangsstrom maximal: 0 A AC/DC ... 62,5 A AC/DC (DIN/EN 61010-1);0 A AC/DC ... 125 A AC/DC (DIN/EN 61010-1);-125 A DC ... 125 A DC (DIN/EN 61010-1)
- Stoßstrombelastbarkeit: 20 x IN (1 s), abhängig vom durchgesteckten Leiter
- Kurvenform: Gleich-, Wechsel- oder verzerrte Ströme
- Rundleiter: Rundleiter
- WBM: WBM
- IP-Adresse: 192.168.128.1
- Modbus RTU: Modbus RTU
- Adresseinstellung: Standardadresse Modbus: 1
- Parität: even
- Stoppbit: 1
- Datenbits: 8
- Abm.
(L x B) 113.8 mm x 22.6 mm
- Typ
ECM-UC-100A-MRTU
- Anschluss
Push-In-Federkraftanschluss
- Anschluss
RS-485
- Breite
22.6 mm
- Länge
113.8 mm
- Versorgungsspannung
24 V/DC
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- Querschnitt flexibel (min.)
0.2 mm²
- Querschnitt starr (min.)
0.2 mm²
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3566016 Phoenix Contact ECM-UC-100A-MRTU Strommessumformer
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3566016 Phoenix Contact ECM-UC-100A-MRTU Strommessumformer
Beschreibung
Strommessumformer zur Messung von AC, DC und verzerrten Strömen. Konfiguration über USB-C-Schnittstelle via Webserver (ohne 24 V DC). Strommessbereiche: 0 A ... 125 A. Schnittstellenkonfiguration Modbus/RTU (RS-485), Standardkonfiguration, Push-in-Anschluss
Lieferumfang
- Geliefert wird: Phoenix Contact Strommessumformer ECM-UC-100A-MRTU, Verpackungseinheit: 1 Stk., EAN: 4063151244200
