Name: Phoenix Contact ECM-UC-10A-MTCP Strommessumformer
Brand: Phoenix Contact
SKU: 3566003
Availability: BackOrder

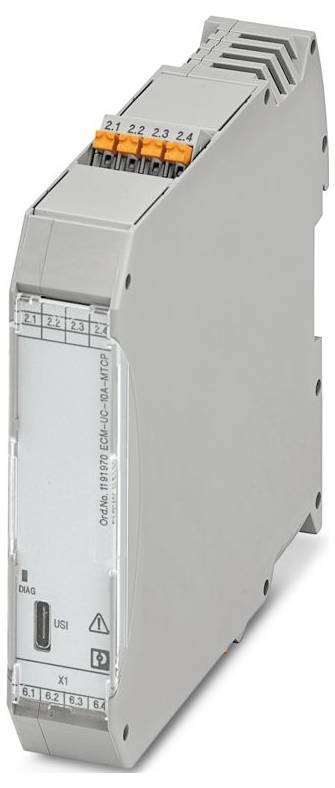

Phoenix Contact ECM-UC-10A-MTCP Strommessumformer-0

Abbildung ähnlich

Eingangssignal

0 A AC/DC ... 0.1 A AC/DC;0 A AC/DC ... 1 A AC/DC;0 A AC/DC ... 5 A AC/DC;0 A AC/DC ... 10 A AC/DC A

Abm.

(L x B) 113.8 mm x 22.6 mm

Typ

ECM-UC-10A-MTCP

Anschluss

Push-In-Federkraftanschluss

Anschluss

RJ45

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

14 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH

Anzahl

Stück

Gesamt

395,68 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anschlussart: RJ45
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 13
Breite: 22,6 mm
Höhe: 106,7 mm
Tiefe: 113,8 mm
Farbe: grau (RAL 7042)
Brennbarkeitsklasse nach UL 94: V0 (Gehäuse)
Material Gehäuse: PA 6.6-FR
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 60 °C;-40 °F ... 140 °F
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 4000 m
Normen/Bestimmungen: IEC 61010-1
Hinweis: Registerinhalte, siehe Registertabelle
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III (300 V)
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (nicht kondensierend)
Abisolierlänge: 10 mm
Einbaulage: vertikal oder horizontal
Kennzeichnung: Ind. Cont. Eq. E238705-E196811
UL, USA / Kanada: UL, USA / Kanada
Versorgungsspannungsbereich: 9,6 V DC ... 30 V DC
CE: CE
Artikelabmessungen: Artikelabmessungen
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
Störabstrahlung: Störabstrahlung
Störfestigkeit: EN 61000-6-2
Eingangsstrombereich: 0 A AC ... 10 A AC;-10 A DC ... 10 A DC
Benennung: Schnittstellenkonfiguration Modbus/TCP
Tiefe (Gerätetiefe (Tragschienenmontage)): 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
Versorgung: Versorgung
Isolierung: Sichere Trennung nach IEC/EN 61010-1
Bemessungsisolationsspannung: 300 V AC (gegen Erde)
Prüfspannung: 2 kV AC (50 Hz, 60 s)
Versorgungsnennspannung: 24 V DC
Überstrombelastbarkeit: 2 x IN
Temperaturkoeffizient maximal: < 0,03 %/K
Sprungantwort (10-90%): 200 ms (AC/DC);20 ms (DC)
Übertragungsfehler maximal: 0,5 % (vom Bereichsnennwert unter Nennbedingungen)
Leistungsaufnahme: ≤ 2,3 W (30 V DC)
Frequenzmessbereich: 0 Hz;10 Hz ... 100 Hz;10 Hz ... 200 Hz;10 Hz ... 500 Hz;10 Hz ... 1000 Hz
Messbereich: 0 A AC/DC ... 0,1 A AC/DC;0 A AC/DC ... 1 A AC/DC;0 A AC/DC ... 5 A AC/DC;0 A AC/DC ... 10 A AC/DC
Messen: Messen
Galvanische Trennung Ausgang/Versorgung: Galvanische Trennung Ausgang/Versorgung
Galvanische Trennung Eingang/Ausgang: Galvanische Trennung Eingang/Ausgang
Versorgungsnennspannungsbereich: 12 V DC ... 24 V DC -20 % ... +25 %
Galvanische Trennung IEC 61010-2-030: Galvanische Trennung IEC 61010-2-030
Messkategorie: III (300 V)
Galvanische Trennung Eingang/Versorgung: Galvanische Trennung Eingang/Versorgung
Einstellbereich Eingangsstrom minimal: 0 A AC/DC ... 100 mA AC/DC
Einstellbereich Eingangsstrom maximal: 0 A AC/DC ... 12,5 A AC/DC (DIN/EN 61010-1);0 A AC/DC ... 10 A AC/DC (UL 61010-1);-12,5 A DC ... 12,5 A DC (DIN/EN 61010-1);-10 A DC ... 10 A DC (UL 61010-1)
Stoßstrombelastbarkeit: 10 x IN
Kurvenform: Gleich-, Wechsel- oder verzerrte Ströme
WBM: WBM
IP-Adresse: 192.168.1.2;255.255.255.0 (Subnetz)
Modbus TCP: Modbus TCP

Eingangssignal: 0 A AC/DC ... 0.1 A AC/DC;0 A AC/DC ... 1 A AC/DC;0 A AC/DC ... 5 A AC/DC;0 A AC/DC ... 10 A AC/DC A

Abm.: (L x B) 113.8 mm x 22.6 mm

Typ: ECM-UC-10A-MTCP

Anschluss: Push-In-Federkraftanschluss

Anschluss: RJ45

Ausführung: ECM-UC-10A-MTCP

Eingangsstrom (max.): 12.5 A

Frequenz: 0 Hz;10 Hz ... 100 Hz;10 Hz ... 200 Hz;10 Hz ... 500 Hz;10 Hz ... 1000 Hz Hz

Breite: 22.6 mm

Länge: 113.8 mm

Stromaufnahme: ≤ 2.3 W

Versorgungsspannung: 24 V/DC

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

Querschnitt flexibel (min.): 0.2 mm²

Querschnitt starr (min.): 0.2 mm²

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3566003 Phoenix Contact ECM-UC-10A-MTCP Strommessumformer

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3566003 Phoenix Contact ECM-UC-10A-MTCP Strommessumformer

Beschreibung

Strommessumformer zur Messung von AC, DC und verzerrten Strömen. Konfiguration über USB-C-Schnittstelle via Webserver (ohne 24 V DC). 4 Strommessbereiche: 0 A ... 0,1 A bis 0 A ... 12,5 A. Schnittstellenkonfiguration Modbus/TCP (RJ45), Standardkonfiguration, Push-in-Anschluss
