Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Motorstarter 24 V/DC Nennstrom 3 A kaufen

Ein graues elektronisches Modul mit orangefarbenen Anschlüssen, das zur Steuerung oder Überwachung in elektrischen Schaltschränken verwendet wird.

Abbildung ähnlich

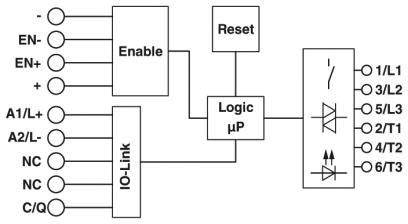

'Schaltschema eines elektronischen Geräts mit Reset, Logik-µP, IO-Link-Eingängen und LED-Anzeigen. Verbindungen für EN-, EN+, A1/L+, A2/L-, NC, C/Q.'

'Schematische Darstellung eines Schaltplans. Links: E/A für IO-Link und Enable. Rechts: Logik, Reset, LED-Anzeigen mit Nummerierung.'

1/3

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

10 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

214,59 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 10 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Do., 12. Nov.

Kostenfreier Versand

201,67 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hybrid-Motorstarter

Wendestarter, Mit Kurzschlussauslöser: nein, 19,2..19,19999999 V, DC, 3 A, 0,18..3 A, Temperaturkompensierter Überlastschutz: nein, CLASS 10, Federzuganschluss, Tragschienenmontage möglich: ja, Geeignet für NOT-AUS: ja, Externer Reset möglich: ja, Schutzart (IP): IP20, Unterstützt Protokoll für TCP/IP: nein, Unterstützt Protokoll für PROFIBUS: nein, Unterstützt Protokoll für CAN: nein

Technische Daten

Montageart: Tragschienenmontage
Schutzart: IP20
Abisolierlänge: 10 mm
Max. Einsatzhöhe: < 2000 m
Netzfrequenz: 50/60 Hz
Steuerspeisespannungsbereich: 19.2 V/DC - 30 V/DC
Bemessungssteuerspeisestrom: 65 mA
Benennung Eingang: Enable-Eingang
Verlustleistung: 0.88 W - 4.1 W
Betriebsspannungsanzeige: LED grün
Statusanzeige: LED gelb
Fehleranzeige: LED rot
Benennung Anschluss: Steuerkreis
Art des Motorstarters: Wendestarter
Leiterquerschnitt: 0.2 mm² - 2.5 mm²
Leiterquerschnitt AWG: 24 - 14
Bemessungsstoßspannung: 6 kV
Bemessungsisolationsspannung: 550 V

Motor-Spannung: 500 V AC V/AC

Produkt-Art: Motorstarter

Anschluss-Strom: 3 A

Betriebsspannung (Details): 42 V AC - 550 V AC

Nennspannung: 24 V/DC

Wirkphasen: 3

Herst.-Teilenr.: 2908669

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Typ: ELR H5-IES-PT/500AC-3-IOL

Abm.: (B x H x T) 22.5 x 127 x 114 mm

Anschluss: Push-In-Klemme

Breite: 22.5 mm

Höhe: 127 mm

Tiefe: 114 mm

Max. Temperatur: +55 °C

Min. Temperatur: -5 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Motorstarter 24 V/DC Nennstrom 3 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Motorstarter 24 V/DC Nennstrom 3 A

Beschreibung

Vernetzbarer Hybrid-Motorstarter zum Reversieren von 3~ AC-Motoren bis 500 V AC und 3 A Ausgangsstrom, mit einstellbarer Überlastabschaltung, Not-Halt Funktion bis SIL 3 / PL e und Push-in-Anschluss. Anbindung an IO-Link.
