Name: Phoenix Contact FA MCR-EX-HT-TS-I-OLP Kopfmessumformer 1105681
Brand: Phoenix Contact
SKU: 3564181
Availability: BackOrder

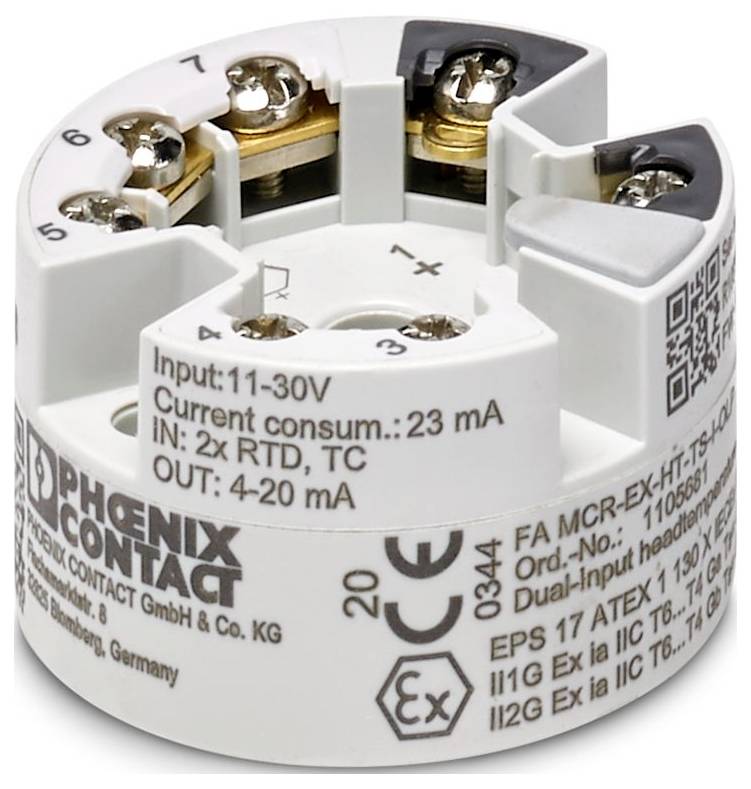

Phoenix Contact FA MCR-EX-HT-TS-I-OLP Kopfmessumformer 1105681-0

Abbildung ähnlich

Typ

FA MCR-EX-HT-TS-I-OLP

Versorgungsspannung

schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 42 V DC (Standard);11 V DC ... 32 V DC (SIL aktiv);11 V DC ... 30 V DC (Ex) V/DC

Ausgangssignal

4 mA ... 20 mA (HART);20 mA ... 4 mA (HART) mA

Temperaturbereich

-250 °C ... 2500 °C (Bereich abhängig vom Sensortyp);-200 °C ... 850 °C (Pt 100) °C

Bürde

(UB - 11 V) / 0.023 A

Datenblatt (PDF)

Lieferung Mi., 2. Dez.

2 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl

Stück

Gesamt

372,02 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: Field Analog
Anschlussart: Schraubanschluss
Schraubengewinde: M3
Anzugsdrehmoment: 0,35 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 14
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP00 (bei Einbau im Feldgehäuse IP66/67, NEMA 4X)
Umgebungstemperatur (Betrieb): -40 °C ... 85 °C;-40 °C ... 70 °C (SIL aktiv)
Umgebungstemperatur (Lagerung/Transport): -50 °C ... 100 °C
Höhenlage: ≤ 4000 m (über NN)
Montageart: Einbau;Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (Betauung zulässig)
Abisolierlänge: 8 mm
ATEX: ATEX
IECEx: IECEx
Übertragungsgeschwindigkeit: 1200 Baud
Kennzeichnung: 3
UL, USA / Kanada: UL, USA / Kanada
Versorgungsspannungsbereich: schleifengespeist, keine externe Versorgung notwendig;11 V DC ... 42 V DC (Standard);11 V DC ... 32 V DC (SIL aktiv);11 V DC ... 30 V DC (Ex)
CE: CE
Zertifikat: DNV GL TAA00002GX
Eingangsspannungsbereich: -20 mV ... 100 mV (Mindestmessspanne: 5 mV)
Montagehinweis: Einbau im Anschlusskopf nach DIN 43729 Form B
Klimaklasse: C1
CSA: CSA
Schiffbau-Zulassung: Schiffbau-Zulassung
Unterstützte Protokolle: HART
Galvanische Trennung zwischen Eingang und Ausgang: ja
Versorgung: Versorgung
Anzahl der Kanäle: 2
Einschaltverzögerung:  10 s (HART); 28 s (Messwert)
Schiffbau-Daten: Schiffbau-Daten
Temperature: D
Humidity: B
Vibration: B
EMC: B
Enclosure: C
Prüfspannung: 2 kV AC (50 Hz, 60 s)
Funktionalität: Funktionalität
FM: FM
Datenkommunikation (Bypass): Datenkommunikation (Bypass)
Ausgangssignal Strom: 4 mA ... 20 mA (HART);20 mA ... 4 mA (HART)
Ausgangssignal Strom maximal: 23 mA
Konfiguration: Software;HART
Anzahl der Eingänge: 2
Ex-Installation (EPL): Gb;Div. 1
Ex i-Stromkreise (EPL): Ga;Div. 1
Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
Messen: Messen
Verwendbare Sensortypen (RTD): Pt-, Ni-, Cu-Sensoren: 2-, 3-, 4-Leiter
Widerstandsbereich linear: 10 Ω ... 2000 Ω (Mindestmessspanne: 10 Ω)
Temperaturmessbereich: -250 °C ... 2500 °C (Bereich abhängig vom Sensortyp);-200 °C ... 850 °C (Pt 100)
Messbereichsspanne Temperatur: > 10 K (RTD);> 50 K (TC)
Verwendbare Sensortypen (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Strom: Signal: Strom
Bürde: (UB - 11 V) / 0,023 A
Sprungantwort (0-99%): 0,8 s (TC)
Galvanische Trennung Eingang/Ausgang: Galvanische Trennung Eingang/Ausgang
HART-Kodierung: FSK ± 0,5 mA
HART-Version: 7
Netzfrequenzfilter: 50/60 Hz
Kommunikationswiderstand: ≥ 250 Ω
Systematic Capability: Systematic Capability

Typ: FA MCR-EX-HT-TS-I-OLP

Versorgungsspannung: schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 42 V DC (Standard);11 V DC ... 32 V DC (SIL aktiv);11 V DC ... 30 V DC (Ex) V/DC

Ausgangssignal: 4 mA ... 20 mA (HART);20 mA ... 4 mA (HART) mA

Temperaturbereich: -250 °C ... 2500 °C (Bereich abhängig vom Sensortyp);-200 °C ... 850 °C (Pt 100) °C

Bürde: (UB - 11 V) / 0.023 A

Anschluss: Schraubanschluss

Eingangswiderstand: 10 Ω ... 2000 Ω Ω

Herst.-Teilenr.: 1105681

Max. Umgebungstemperatur: 85 °C

Min. Umgebungstemperatur: -40 °C

Gewicht: 0.1921 kg

UKCA: Ja

Produkt-Art: Temperaturmessumformer

Dokumente & Downloads

Datenblatt

Datenblatt 3564181 Phoenix Contact FA MCR-EX-HT-TS-I-OLP Kopfmessumformer 1105681

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3564181 Phoenix Contact FA MCR-EX-HT-TS-I-OLP Kopfmessumformer 1105681

Beschreibung

Ex i-Ausgangsschleifengespeister Kopftransmitter zur Übertragung von bis zu 2 Sensorsignalen von RTD- und TC-Sensoren sowie von Widerstands- und Spannungsausgebern über 4 mA ... 20 mA. HART, Standardkonfiguration, Safety Integrity Level (SIL, IEC 61508): 2, Systematic Capability: 3, Schraubanschluss
