Name: Phoenix Contact MACX MCR-EX-AP-2T-2I Temperaturmessumformer 1290780
Brand: Phoenix Contact
SKU: 3568263
Availability: BackOrder

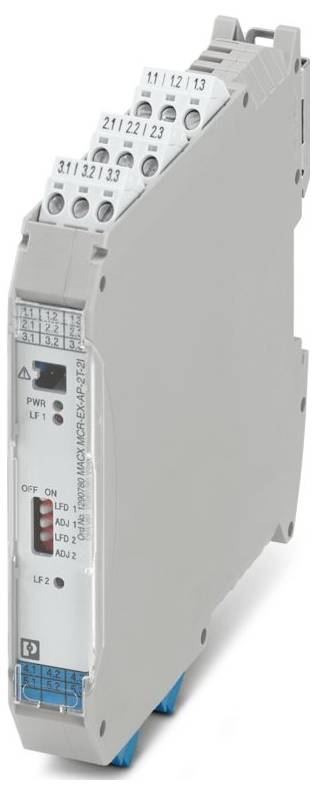

Ein graues industrielles elektronisches Gerät mit beschrifteten Anschlüssen, Anzeigen und einem Kippschalter an der Seite.

Abbildung ähnlich

Typ

MACX MCR-EX-AP-2T-2I

Versorgungsspannung

24 V/DC

Abm.

(L x B x H) 113.7 x 17.5 x 112.5 mm

Anschluss

Schraubanschluss;4-polige Steckbuchse

Herst.-Teilenr.

1290780

Datenblatt (PDF)

Lieferung Fr., 30. Okt.

24 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl

Stück

Gesamt

462,54 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: MACX Analog
Anschlussart: 4-polige Steckbuchse
Schraubengewinde: M3
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 14
Breite: 17,5 mm
Höhe: 112,5 mm
Tiefe: 113,7 mm
Brennbarkeitsklasse nach UL 94: V0
Material Gehäuse: PA 6.6
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20 (Klemmen);IP30 (Gehäuse)
Umgebungstemperatur (Betrieb): -20 °C ... 70 °C (Einzelgerät: Einbaulage beliebig);-20 °C ... 40 °C (Gruppenmontage: vertikale Tragschiene ohne Umluft);-20 °C ... 60 °C (Gruppenmontage: vertikale Tragschiene mit Umluft);-20 °C ... 50 °C (Gruppenmontage: horizontale Tragschiene ohne Umluft);-20 °C ... 70 °C (Gruppenmontage: horizontale Tragschiene mit Umluft)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: IEC/EN 60079-11
Hinweis: Hinweis zur Anwendung alle Gerätefunktionen sowie -diagnose
Montageart: NS 35/15, NS 35/7,5
Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (keine Betauung)
Abisolierlänge: 7 mm
Einbaulage: senkrecht, waagerecht
Hinweis zum Betrieb: Einstellung 2-Leiter Abgleich über DIP-Schalter ADJ
Max. innere Induktivität Li: vernachlässigbar
ATEX: ATEX
IECEx: IECEx
Kennzeichnung: [Ex ia Ga] IIC;[Ex ia Da] IIIC;Ex nA nC [ia Ga] IIC T4 Gc;[Ex ia Ma] I
Verlustleistung: ≤ 1,9 W
Versorgungsspannungsbereich: 18 V ... 31,2 V
Anschlusstechnik: 3-Leiter
Hinweis zur Anwendung: Die Eingangsgrößen sind über die Parametriersoftware ISpac Wizard oder DIP-Schalter einstellbar.
Elektromagnetische Verträglichkeit: Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 Einsatz im industriellen Bereich, NAMUR NE 21
Schaltspannung maximal: 30 V
Statusanzeige: LED grün (Versorgungsspannung);LED rot (Leitungsfehler)
Benennung: Konfigurationsschnittstelle
Galvanische Trennung zwischen Eingang und Ausgang: ja
Versorgung: Versorgung
Anzahl der Kanäle: 2
Verpolschutz: ja
Bemessungsisolationsspannung: 375 VPP
Prüfspannung: 350 V (50 Hz, 60 s)
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Max. Ausgangsspannung Uo: 6,5 V
Max. Ausgangsstrom Io: 19,7 mA
Max. Ausgangsleistung Po: 32 mW (lineare Kennlinie)
Sicherheitstechnische Maximalspannung Um: 253 V AC
Funktionalität: Funktionalität
Versorgungsnennspannung: 24 V DC
Galvanische Trennung: 5-Wege-Trennung
Temperaturkoeffizient typisch: ≤ 0,1 % (10 K)
Ausführung: RS-232-C
Leistungsaufnahme: ≤ 1,9 W
Ausgangssignal Strom: 0 mA ... 20 mA (konfigurierbar);4 mA ... 20 mA (konfigurierbar);0 mA ... 21 mA (Funktionsbereich)
Tiefe NS 35/7,5: 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
Konfiguration: Software
Beschreibung des Eingangs: Potenziometer
Schaltstrom maximal: 100 mA
Ex-Installation (EPL): Gc
Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11: Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11
Ex i-Stromkreise (EPL): Ga;Da;Ma
Max. innere Kapazität Ci: vernachlässigbar
Max. zulässiger Gesamtleitungswiderstand: ≤ 1000 Ω (je Ader)
Messen: Messen
Galvanische Trennung Eingang/Versorgung IEC/EN 60079-11: Galvanische Trennung Eingang/Versorgung IEC/EN 60079-11
Galvanische Trennung Eingang/Fehlermeldeausgang IEC/EN 60079-11: Galvanische Trennung Eingang/Fehlermeldeausgang IEC/EN 60079-11
Galvanische Trennung Eingang/Konfigurationsschnittstelle IEC/EN 60079-11: Galvanische Trennung Eingang/Konfigurationsschnittstelle IEC/EN 60079-11
Galvanische Trennung Ausgang 1 / Ausgang 2: Galvanische Trennung Ausgang 1 / Ausgang 2
Galvanische Trennung Ausgang/Versorgung: Galvanische Trennung Ausgang/Versorgung
Galvanische Trennung Ausgang/Konfigurationsschnittstelle: Galvanische Trennung Ausgang/Konfigurationsschnittstelle
Galvanische Trennung Ausgang/Versorgung/Fehlermeldeausgang: Galvanische Trennung Ausgang/Versorgung/Fehlermeldeausgang
Verwendbare Sensortypen (RTD): Pt 100, Pt 250, Pt 500, Pt 1000, Pt 2000, Ni 100, Ni 500, Ni 1000, M50, M53, M100
Widerstandsbereich linear: 50 Ω ... 500 Ω;0,5 kΩ ... 5 kΩ;1 kΩ ... 10 kΩ;10 kΩ ... 100 kΩ (mit parallelem 10 kΩ Shunt, keine Drahtbruchüberwachung)
Melden: Fehlermeldeausgang: Melden: Fehlermeldeausgang
IIA (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 700 mH / 1000 µF
IIC (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 90 mH / 25 µF
I (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 700 mH / 1000 µF
Temperaturmessbereich: -200 °C ... 1800 °C (Bereich abhängig vom Sensortyp)
Messbereichsspanne Temperatur: ≥ 36 K (Bereich abhängig vom Sensortyp)
Verwendbare Sensortypen (TC): B, E, J, K, N, R, S, T, L, U, XK
Signal: Strom: Signal: Strom
Bürde: 0 Ω ... 600 Ω (pro Kanal)
IIB (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 330 mH / 570 µF
Software: ISpac Wizard 9199

Typ: MACX MCR-EX-AP-2T-2I

Versorgungsspannung: 24 V/DC

Abm.: (L x B x H) 113.7 x 17.5 x 112.5 mm

Anschluss: Schraubanschluss;4-polige Steckbuchse

Herst.-Teilenr.: 1290780

Breite: 17.5 mm

Höhe: 112.5 mm

Länge: 113.7 mm

Gewicht: 0.2286 kg

UKCA: Ja

Produkt-Art: Temperaturmessumformer

Dokumente & Downloads

Datenblatt

Datenblatt 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Temperaturmessumformer 1290780

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Temperaturmessumformer 1290780

Beschreibung

Ex i-Temperaturmessumformer, Ex i-Eingangssignale von Widerstandsthermometer in 2-, 3- oder 4-Leiter-Technik, Thermoelemente und mV-Quellen werden in aktive 0 mA / 4 mA ... 20 mA non Ex i-Signale umgeformt. Anzahl der Kanäle: 2, Standardkonfiguration, 5-Wege-Trennung, Schraubanschluss
