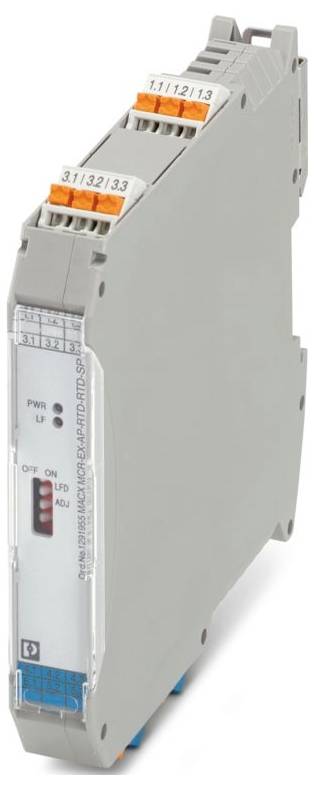

Name: Phoenix Contact MACX MCR-EX-AP-RTD-RTD-SP Temperaturmessumformer 1291955
Brand: Phoenix Contact
SKU: 3582748
Availability: InStock

Eine Rolle weiße Selbstklebeetiketten mit einem orangefarbenen Kunststoffwerkzeug daneben, verwendet zum Beschriften oder Organisieren von Gegenständen.

Abbildung ähnlich

Typ

MACX MCR-EX-AP-RTD-RTD-SP

Versorgungsspannung

24 V/DC

Ausgangssignal

5 mA

Temperaturbereich

-40 ... 80 °C

Abm.

(L x B x H) 113.7 x 17.5 x 107.8 mm

Datenblatt (PDF)

Lieferung Di., 20. Okt.

28 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl

Stück

Gesamt

343,89 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: MACX Analog
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 17,5 mm
Höhe: 107,8 mm
Tiefe: 113,7 mm
Brennbarkeitsklasse nach UL 94: V0
Material Gehäuse: PA 6.6
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20 (Klemmen);IP30 (Gehäuse)
Umgebungstemperatur (Betrieb): -20 °C ... 70 °C (Einzelgerät: Einbaulage beliebig);-20 °C ... 60 °C (Gruppenmontage: vertikale Tragschiene ohne Umluft);-20 °C ... 65 °C (Gruppenmontage: vertikale Tragschiene mit Umluft);-20 °C ... 65 °C (Gruppenmontage: horizontale Tragschiene ohne Umluft);-20 °C ... 70 °C (Gruppenmontage: horizontale Tragschiene mit Umluft)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: IEC/EN 60079-11
Montageart: NS 35/15, NS 35/7,5
Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (keine Betauung)
Abisolierlänge: 8 mm
Einbaulage: senkrecht, waagerecht
Hinweis zum Betrieb: Einstellung 2-Leiter Abgleich über DIP-Schalter ADJ
Max. innere Induktivität Li: vernachlässigbar
ATEX: ATEX
IECEx: IECEx
Kennzeichnung: [Ex ia Ga] IIC;[Ex ia Da] IIIC;Ex nA nC [ia Ga] IIC T4 Gc;[Ex ia Ma] I
Verlustleistung: ≤ 600 mW
Versorgungsspannungsbereich: 18 V ... 31,2 V
Anschlusstechnik: 2-, 3-, 4-Leiter
Hinweis zur Anwendung: Genauigkeit, typische Angaben in % des Grundmessbereichs bei UN, 23 °C
Elektromagnetische Verträglichkeit: Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 Einsatz im industriellen Bereich, NAMUR NE 21
Schaltspannung maximal: 30 V
Statusanzeige: LED grün (Versorgungsspannung);LED rot (Leitungsfehler)
Galvanische Trennung zwischen Eingang und Ausgang: ja
Versorgung: Versorgung
Anzahl der Kanäle: 1
Verpolschutz: ja
Bemessungsisolationsspannung: 375 VPP
Prüfspannung: 350 V (50 Hz, 60 s)
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Max. Ausgangsspannung Uo: 6,5 V
Max. Ausgangsstrom Io: 16,5 mA
Max. Ausgangsleistung Po: 27 mW
Sicherheitstechnische Maximalspannung Um: 253 V AC
Versorgungsnennspannung: 24 V DC
Galvanische Trennung: 3-Wege-Trennung
Temperaturkoeffizient typisch: ≤ 0,1 % (10 K)
Leistungsaufnahme: ≤ 650 mW
Ausgangssignal Strom: 5 mA (Nennstrom)
Tiefe NS 35/7,5: 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
Beschreibung des Eingangs: eigensicher
Schaltstrom maximal: 100 mA
Ausgangssignal Spannung: 2 V DC (Nennspannung)
Ex-Installation (EPL): Gc
Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11: Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11
Ex i-Stromkreise (EPL): Ga;Da;Ma
Max. innere Kapazität Ci: vernachlässigbar
Max. zulässiger Gesamtleitungswiderstand: ≤ 50 Ω (je Ader, 2-Leiter-Schaltung);≤ 100 Ω (je Ader, 3-, 4-Leiter-Schaltung)
Messen: Messen
Signalübertragungsverhalten: In = Out
Galvanische Trennung Eingang/Versorgung IEC/EN 60079-11: Galvanische Trennung Eingang/Versorgung IEC/EN 60079-11
Galvanische Trennung Eingang/Fehlermeldeausgang IEC/EN 60079-11: Galvanische Trennung Eingang/Fehlermeldeausgang IEC/EN 60079-11
Galvanische Trennung Eingang/Konfigurationsschnittstelle IEC/EN 60079-11: Galvanische Trennung Eingang/Konfigurationsschnittstelle IEC/EN 60079-11
Galvanische Trennung Ausgang 1 / Ausgang 2: Galvanische Trennung Ausgang 1 / Ausgang 2
Galvanische Trennung Ausgang/Versorgung: Galvanische Trennung Ausgang/Versorgung
Galvanische Trennung Ausgang/Konfigurationsschnittstelle: Galvanische Trennung Ausgang/Konfigurationsschnittstelle
Galvanische Trennung Ausgang/Versorgung/Fehlermeldeausgang: Galvanische Trennung Ausgang/Versorgung/Fehlermeldeausgang
Verwendbare Sensortypen (RTD): Pt 100
Widerstandsbereich linear: 18 Ω ... 391 Ω (Pt 100)
Analog: Widerstandsthermometer: Analog: Widerstandsthermometer
Ausgangssignal Widerstand: 400 Ω
Ausgangssignal Widerstandsbereich: 18 Ω ... 391 Ω (Pt 100)
Einschwingzeit (settling time): < 10 ms (10 % ... 90 %, multiplexer Betrieb)
Einstellbereich: < 1 s (Eingang / Ausgang)
Sensorspeisestrom: 200 µA ... 5 mA
Melden: Fehlermeldeausgang: Melden: Fehlermeldeausgang
IIA (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 900 mH / 1000 µF
IIB/IIIC (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 450 mH / 570 µF
IIC (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 120 mH / 25 µF
I (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 1000 mH / 1000 µF
IIB/IIIC (gemischter Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 5,3 µF, 20 mH / 6,9 µF, 2 mH / 11 µF, 0,5 mH / 15 µF
IIC (gemischter Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 50 mH / 1,1 µF, 5 mH / 1,7 µF, 1 mH / 2,3 µF, 0,2 mH / 3,4 µF

Typ: MACX MCR-EX-AP-RTD-RTD-SP

Versorgungsspannung: 24 V/DC

Ausgangssignal: 5 mA

Temperaturbereich: -40 ... 80 °C

Abm.: (L x B x H) 113.7 x 17.5 x 107.8 mm

Anschluss: Push-in-Anschluss

Betriebstemperatur: -20 bis 70 °C

Max. Betriebstemperatur: 70 °C

Min. Betriebstemperatur: -20 °C

Einstellung: DIP-Schalter ADJ

Herst.-Teilenr.: 1291955

Breite: 17.5 mm

Höhe: 107.8 mm

Länge: 113.7 mm

Max. Umgebungstemperatur: 70 °C

Min. Umgebungstemperatur: -20 °C

Gewicht: 0.02222 kg

UKCA: Ja

Produkt-Art: Temperaturmessumformer

Dokumente & Downloads

Datenblatt

Datenblatt 3582748 Phoenix Contact MACX MCR-EX-AP-RTD-RTD-SP Temperaturmessumformer 1291955

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3582748 Phoenix Contact MACX MCR-EX-AP-RTD-RTD-SP Temperaturmessumformer 1291955

Beschreibung

Ex i-Widerstandstrennübertrager zum eigensicheren Betrieb von Pt 100-Widerstandsthermometern in 2-, 3- oder 4-Leiter-Technik und Widerstandsgebern. Die am Ex i-Eingang gemessen Werte werden 1:1 an den Non Ex i-Ausgang übertragen. Anzahl der Kanäle: 1, Standardkonfiguration, 3-Wege-Trennung, Push-in-Anschluss
