Name: Phoenix Contact MACX MCR-TC-I Temperaturmessumformer 1050228
Brand: Phoenix Contact
SKU: 3562252
Availability: BackOrder

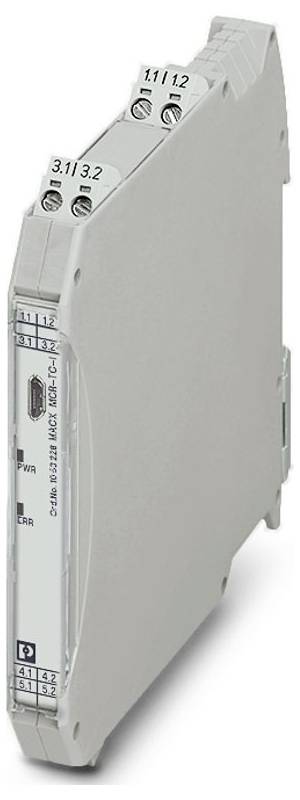

Phoenix Contact MACX MCR-TC-I Temperaturmessumformer 1050228-0

Abbildung ähnlich

Typ

MACX MCR-TC-I

Versorgungsspannung

24 V/DC

Stromaufnahme

< 40 mA

Bürde

≤ 600 Ω

Abm.

(Ø x H) 2 mm x 112.5 mm

Datenblatt (PDF)

Lieferung Fr., 30. Okt.

5 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl

Stück

Gesamt

229,86 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: MACX Analog
Anschlussart: Schraubanschluss
Schraubengewinde: M3
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 14
Breite: 12,5 mm
Höhe: 112,5 mm
Tiefe: 113,7 mm
Farbe: grau (RAL 7042)
Material Gehäuse: PA 6.6-FR
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 49 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m (Die technischen Daten beziehen sich auf Höhenlagen ≤2000 m über NN. Für Höhenlagen >2000 m über NN siehe Datenblatt.)
Normen/Bestimmungen: EN 61000-4-6
Hinweis: Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
Montageart: Tragschienenmontage
Überspannungskategorie: II
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Abisolierlänge: 7 mm
ATEX: ATEX
IECEx: IECEx
Kennzeichnung:  2Ex ec ic IIC T4 Gc
UL, USA / Kanada: UL, USA / Kanada
Verlustleistung: ≤ 0,76 W
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC
CE: CE
Zertifikat: BY/112 02.01 TP012 103.01 00082
Signal: Signal
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Störabstrahlung: Störabstrahlung
Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
Schnelle Transienten (Burst): Schnelle Transienten (Burst)
Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
Schiffbau-Zulassung: Schiffbau-Zulassung
INMETRO: INMETRO
Störfestigkeit: EN 61000-6-2
Statusanzeige: LED grün (Versorgungsspannung);LED rot, blinkend 2,8 Hz (Leitungs-, Sensorfehler am Ein- oder Ausgang, ERR);LED rot, blinkend 1,4 Hz (Simulationsbetrieb, ERR);LED rot, dauerhaft an (Modulfehler, ERR)
Benennung: Leitungsgeführte Störgrößen
Galvanische Trennung zwischen Eingang und Ausgang: ja
Anwendung: Temperatur
Versorgung: Versorgung
Stromaufnahme maximal: < 40 mA (24 V DC)
Anzahl der Kanäle: 1
Nutzungsbeschränkung: Nutzungsbeschränkung
EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Isolierung: Sichere Trennung
Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
Schiffbau-Daten: Schiffbau-Daten
Temperature: B
Humidity: B
Vibration: A
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Bemessungsisolationsspannung: 150 Veff
Prüfspannung: 1,75 kV
Bürde/Ausgangslast Stromausgang: ≤ 600 Ω
Funktionalität: Funktionalität
Anzahl der Ausgänge: 1
Versorgungsnennspannung: 24 V DC -20 % ... +25 %
Galvanische Trennung: Galvanische Trennung
Temperaturkoeffizient typisch: 0,01 %/K
Leistungsaufnahme: ≤ 1 W
Eingangssignal: Temperatur;Spannung
Ausgangssignal Strom: 0 mA ... 20 mA;4 mA ... 20 mA (SIL)
typische Abweichung vom Messbereichsendwert: 1 %
Tiefe NS 35/7,5: 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
Konfiguration: Software
Anzahl der Eingänge: 1
Ex-Installation (EPL): Gc;Div. 2
EAC Ex: EAC Ex
Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11: Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11
Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
Galvanische Trennung Eingang/Ausgang/Versorgung IEC/EN 61010-1: Galvanische Trennung Eingang/Ausgang/Versorgung IEC/EN 61010-1
Messen: Messen
Galvanische Trennung Eingang/Versorgung IEC/EN 60079-11: Galvanische Trennung Eingang/Versorgung IEC/EN 60079-11
Temperaturmessbereich: -250 °C ... 2500 °C (Bereich abhängig vom Sensortyp)
Messbereichsspanne Temperatur: min. 50 K bei Thermoelementen, 10 % der Nominalspanne des jeweiligen Bereiches bei mV-Quellen
Verwendbare Sensortypen (TC): B, E, J, K, N, R, S, T, L, U, C, D, A-1, A-2, A-3, M, Lr
Signal: Strom: Signal: Strom
Sprungantwort (0-99%): ≤ 1,7 s
Prüfbuchse: Prüfbuchse
Durchmesser max: 2 mm
Systematic Capability: Systematic Capability
Kaltstellenfehler maximal: ± 2 K
Übertragungsfehler typisch: 0,1 % (Vollständige Übertragungsfehlerbestimmung siehe Datenblatt)
Temperaturmessbereich: Thermoelement Typ B: 500 °C ... 1820 °C
Temperaturmessbereich: Thermoelement Typ E: -230 °C ... 1000 °C
Temperaturmessbereich: Thermoelement Typ J: -210 °C ... 1200 °C
Temperaturmessbereich: Thermoelement Typ K: -250 °C ... 1372 °C
Temperaturmessbereich: Thermoelement Typ N: -200 °C ... 1300 °C
Temperaturmessbereich: Thermoelement Typ R: -50 °C ... 1768 °C
Temperaturmessbereich: Thermoelement Typ S: -50 °C ... 1768 °C
Temperaturmessbereich: Thermoelement Typ T: -200 °C ... 400 °C
Temperaturmessbereich: Thermoelement Typ L: -200 °C ... 900 °C
Temperaturmessbereich: Thermoelement Typ U: -200 °C ... 600 °C
Temperaturmessbereich: Thermoelement Typ C: 0 °C ... 2315 °C
Temperaturmessbereich: Thermoelement Typ D: 0 °C ... 2315 °C
Temperaturmessbereich: Thermoelement Typ A1 GOST: 0 °C ... 2500 °C
Temperaturmessbereich: Thermoelement Typ A2 GOST: 0 °C ... 1800 °C
Temperaturmessbereich: Thermoelement Typ A3 GOST: 0 °C ... 1800 °C
Temperaturmessbereich: Thermoelement Typ M GOST: -200 °C ... 100 °C
Temperaturmessbereich: Thermoelement Typ L GOST: -200 °C ... 800 °C
mV-Signalbereich linear: -1000 mV ... 1000 mV
Konfigurierbar/Programmierbar: ja
Ausgangswelligkeit (Strom): < 15 µASS;< 10 µArms
Verhalten bei Sensorfehler: frei definierbar
Höheneinsatzbereich (≤ 2000 m): Höheneinsatzbereich (≤ 2000 m)
Höheneinsatzbereich (≤ 3000 m): Höheneinsatzbereich (≤ 3000 m)
Höhenbereich: > 4000 m ... 5000 m
Höheneinsatzbereich (≤ 4000 m): Höheneinsatzbereich (≤ 4000 m)
Höheneinsatzbereich (≤ 5000 m): Höheneinsatzbereich (≤ 5000 m)
EAC Ex: EAC Ex

Typ: MACX MCR-TC-I

Versorgungsspannung: 24 V/DC

Stromaufnahme: < 40 mA

Bürde: ≤ 600 Ω

Abm.: (Ø x H) 2 mm x 112.5 mm

Anschluss: Schraubanschluss

Einstellung: Software

Herst.-Teilenr.: 1050228

Breite: 12.5 mm

Höhe: 112.5 mm

Länge: 113.7 mm

Durchmesser: 2 mm

Max. Umgebungstemperatur: 49 °C

Min. Umgebungstemperatur: -40 °C

Gewicht: 0.15 kg

UKCA: Ja

Produkt-Art: Temperaturmessumformer

Dokumente & Downloads

Datenblatt

Datenblatt 3562252 Phoenix Contact MACX MCR-TC-I Temperaturmessumformer 1050228

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3562252 Phoenix Contact MACX MCR-TC-I Temperaturmessumformer 1050228

Beschreibung

Temperaturmessumformer: Wandelt Signale von Thermoelementen und mV-Quellen in 0/4-20 mA Signale. Frei programmierbar, galvanische 3-Wege Trennung, Schraubanschluss, SIL.

Lieferumfang

Geliefert wird: Phoenix Contact Temperaturmessumformer MACX MCR-TC-I, Verpackungseinheit: 1 Stk., EAN: 4055626662794

Beschreibung

Temperaturmessumformer: Wandelt Signale von Thermoelementen und mV-Quellen in 0/4-20 mA Signale. Frei programmierbar, galvanische 3-Wege Trennung, Schraubanschluss, SIL.
