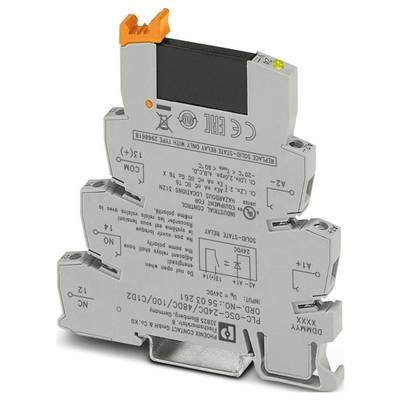

Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optokoppler 1 Schließer 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Optokoppler
Kontaktart
1 Schließer
Schaltspannung (max.)
48 V/DC
Typ
PLC-OSC- 24DC/ 48DC/100/C1D2
Anschluss
Schrauben
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
19,84 €
zzgl. MwSt.
5,40 €
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Produktfamilie: PLC-INTERFACE
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,6 Nm ... 0,8 Nm
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Breite: 6,2 mm
- Höhe: 80 mm
- Tiefe: 94 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -20 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Abisolierlänge: 8 mm
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- UL, USA / Kanada: UL, USA / Kanada
- Maximale Verlustleistung bei Nennbedingung: 0,2 W
- Betriebsart: 100 % ED
- CE: CE
- Eingangsspannungsbereich: 19,2 V DC ... 28,8 V DC
- Einschaltzeit typisch: 20 µs (bei UN)
- Montagehinweis: anreihbar ohne Abstand
- Schutzbeschaltung: Verpolschutz | Verpolschutzdiode;Überspannungsschutz
- Schadgastest: Schadgastest
- Ausgangsspannungsbereich: 3 V DC ... 48 V DC
- Anwendung: Klasse I, Division 2;explosionsgefährdete Bereiche
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Isolationseigenschaften: Normen / Bestimmungen: Isolationseigenschaften: Normen / Bestimmungen
- Isolierung: Basisisolierung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 20.01.2026
- Prüfspannung (Eingang / Ausgang): 2,5 kV (50 Hz, 1 min., Eingang/Ausgang)
- Eingangsnennspannung UN: 24 V DC
- Nennspannung (aufgestecktes Solid-State-Relais): 24 V DC
- Eingangsspannungsbereich bezogen auf UN: 0,8 ... 1,2
- Schaltschwelle "0"-Signal bezogen auf UN: ≤ 0,4
- Schaltschwelle "1"-Signal bezogen auf UN: ≥ 0,8
- Typischer Eingangsstrom bei UN: 8,5 mA
- Ausschaltzeit typisch: 300 µs (bei UN)
- Betriebsspannungsanzeige: LED gelb
- Übertragungsfrequenz: 300 Hz
- Kontaktausführung: 1 Schließer
- Art des Digitalausgangs: elektronisch
- Grenzdauerstrom: 100 mA
- Spannungsabfall bei max. Grenzdauerstrom: ≤ 1 V
- Ausgangsschaltung: 2-Leiter, massefrei
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
- UL, USA: UL, USA
- UL, Kanada: UL, Kanada
- Normen / Bestimmungen: Normen / Bestimmungen
- Produkt-Art
Optokoppler
- Typ
PLC-OSC- 24DC/ 48DC/100/C1D2
- Anschluss
Schrauben
- Ansprechspannung (min.)
19.2 V/DC
- Ansprechspannung (max.)
28.8 V/DC
- Ansprechzeit
20 µs
- Abfallzeit
300 µs
- Kontaktart
1 Schließer
- Schaltspannung (max.)
48 V/DC
- Besonderheiten
mit Verpolschutzdiode
- Max. Temperatur
60 °C
- Min. Temperatur
-20 °C
- Tiefe
94 mm
- Breite
6.2 mm
- Höhe
80 mm
- Abm.
(B x H x T) 6.2 x 80 x 94 mm
- Inhalt
1 St.
- Eingangsspannung
19.2-28.8 V
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3582598 Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optokoppler 1 Schließer 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3582598 Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optokoppler 1 Schließer 1 St.
Beschreibung
PLC-INTERFACE, bestehend aus tragschienenmontabler Grundklemme mit Schraubanschluss und steckbarem Miniatur-Solid-State-Relais, Eingang: 24V DC, Ausgang: 3-48 V DC/100 mA, UL/cUL: zugelassen für Einsatz in Ex-Zone Class I, Div. 2
Lieferumfang
- Geliefert wird: Phoenix Contact Optokoppler 5603261, Verpackungseinheit: 1 Stk., EAN: 4046356687379
