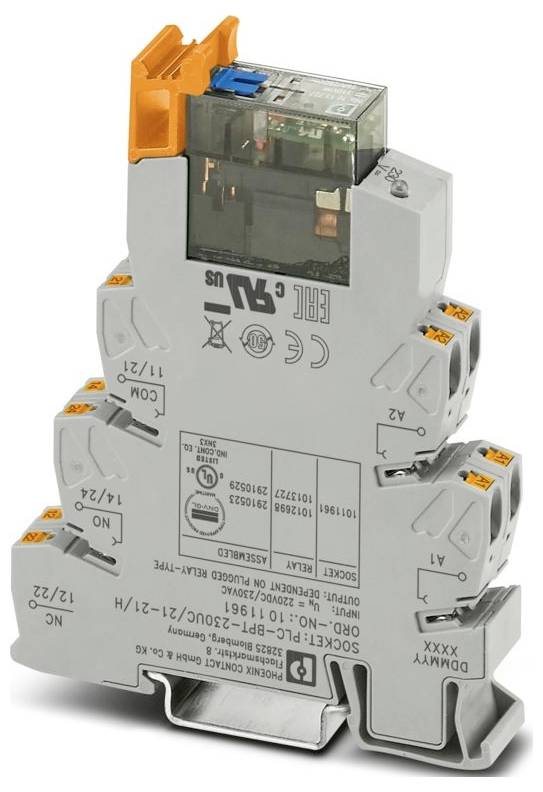

Abbildung ähnlich
Phoenix Contact PLC-RPT-230UC/21-21AU/MS Relaismodul 2 Wechsler Single 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Single
Produkt-Art
Relaismodul
Kontaktart
2 Wechsler
Schaltspannung (max.)
250 V DC/AC
Typ
PLC-RPT-230UC/21-21AU/MS
Datenblatt (PDF)
96 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH
Anzahl
Gesamt
20,93 €
zzgl. MwSt.
& 4,95 €
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: PLC-INTERFACE
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Breite: 14 mm
- Höhe: 80 mm
- Tiefe: 104 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -20 °C ... 50 °C
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: EN 50178
- Hinweis: folgende Werte gelten bei zerstörter Goldschicht
- Montageart: Tragschienenmontage
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Abisolierlänge: 10 mm
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- UL, USA / Kanada: UL, USA / Kanada
- Maximale Verlustleistung bei Nennbedingung: 1,15 W
- Betriebsart: 100 % ED
- CE: CE
- Zertifikat: TAE0000196
- Eingangsspannungsbereich: 207 V AC ... 264,5 V AC (20 °C);209 V DC ... 264 V DC (20 °C)
- Montagehinweis: anreihbar ohne Abstand
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Schutzbeschaltung: Brückengleichrichter | Brückengleichrichter
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Anwendung: Handschalter
- Einschaltstrom maximal: 12 A (20 ms)
- Isolationseigenschaften: Normen / Bestimmungen: Isolationseigenschaften: Normen / Bestimmungen
- Isolierung: Sichere Trennung, verstärkte Isolierung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 12.09.2025
- Eingangsnennspannung UN: 230 V AC;220 V DC
- Typischer Eingangsstrom bei UN: 5 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 2 Wechsler
- Grenzdauerstrom: 6 A
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
- UL, USA: UL, USA
- Normen / Bestimmungen: Normen / Bestimmungen
- UKCA: UKCA
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: D
- Humidity: A
- Vibration: B/C
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 6 kV
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT II (Relais)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- Schalten: Schalten
- Lebensdauer mechanisch: 5x 106 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 6 ms (220 V DC);3 ms ... 15 ms (230 V AC)
- Rückfallzeit typisch: 10 ms (220 V DC)
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi, hartvergoldet
- Schaltspannung minimal: 12 V (10 mA)
- Schaltstrom minimal: 10 mA (12 V)
- Abschaltleistung (ohmsche Last) maximal: 192 W (24 V DC);62 W (48 V DC);42 W (60 V DC);55 W (110 V DC);66 W (220 V DC);2000 VA (250 V AC)
- Schaltvermögen: 1 A (24 V (DC13));1,5 A (230 V, AC15)
- Rückfallzeitbereich typisch: 3 ms ... 15 ms (230 V AC)
- Schalten: bei zerstörter Goldschicht: Schalten: bei zerstörter Goldschicht
- Nennspannung (aufgestecktes elektromechanisches Relais): 110 V DC
- Prüfspannung (Wechsler/Wechsler): 2,5 kVeff (50 Hz, 1 min., Wechsler/Wechsler)
- Verpackungsart
Single
- Produkt-Art
Relaismodul
- Typ
PLC-RPT-230UC/21-21AU/MS
- Anschluss
Push-In-Federkraftanschluss
- Ansprechspannung (min.)
207 V/AC
- Ansprechspannung (max.)
264.5 V/AC
- Ansprechzeit
6 ms
- Abfallzeit
10 ms
- Kontaktart
2 Wechsler
- Kontaktmaterial
AgNi hartvergoldet
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
2000 VA
- Mechanische Lebensdauer
5x 106 Schaltspiele
- Besonderheiten
mit LED
IP20
- Max. Temperatur
50 °C
- Min. Temperatur
-20 °C
- Tiefe
104 mm
- Breite
14 mm
- Höhe
80 mm
- Abm.
(B x H x T) 14 x 80 x 104 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3580279 Phoenix Contact PLC-RPT-230UC/21-21AU/MS Relaismodul 2 Wechsler Single 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3580279 Phoenix Contact PLC-RPT-230UC/21-21AU/MS Relaismodul 2 Wechsler Single 1 St.
Beschreibung
PLC-INTERFACE, bestehend aus Relaissockel und steckbarem Mehrlagen-Goldkontaktrelais mit Handbetätigung, integrierter Status-LED, Push-in-Anschluss, 2 Wechsler, Brückengleichrichter, Eingangsspannung: 230 V AC / 220 V DC
Lieferumfang
- Geliefert wird: Phoenix Contact Relaismodul 0UC/21-21AU/MS PLC-RPT-23#2910529, Verpackungseinheit: 1 Stk., EAN: 4055626486802
