Name: Phoenix Contact PLC-RPT-230UC/21HC/EX Relaismodul 1 Wechsler Piece 10 St.
Brand: Phoenix Contact
SKU: 3580095
Availability: InStock

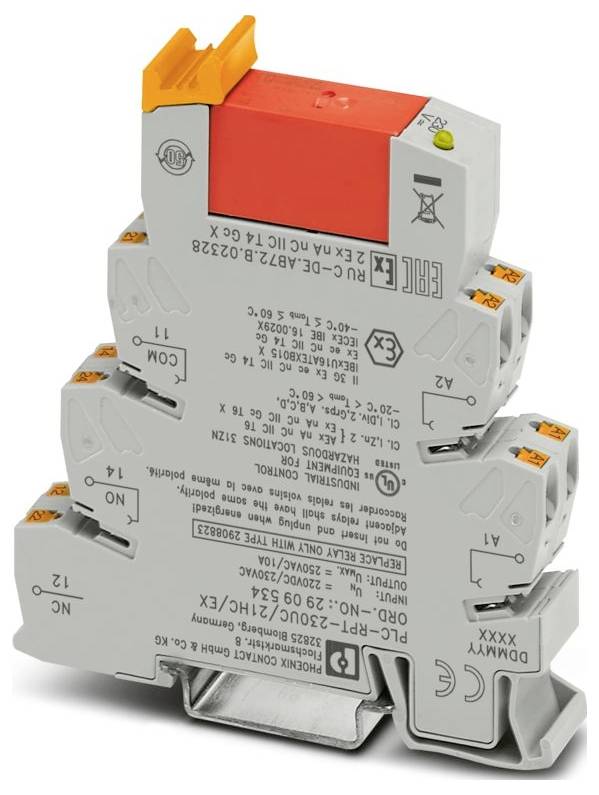

Phoenix Contact Relaismodul mit orangem Hebel – ein kompaktes Relaismodul für die Industrieautomation mit mehreren Anschlussanschlüssen.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relaismodul

Kontaktart

1 Wechsler

Schaltspannung (max.)

250 V DC/AC

Typ

PLC-RPT-230UC/21HC/EX

Datenblatt (PDF)

Lieferung Di., 20. Okt.

2 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt

211,27 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 2 Set(s) verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: PLC-INTERFACE
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Breite: 14 mm
Höhe: 80 mm
Tiefe: 94 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -40 °C ... 55 °C;-40 °C ... 60 °C (UL)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
Montageart: Tragschienenmontage
Überspannungskategorie: III
Verschmutzungsgrad: 3
Abisolierlänge: 10 mm
Einbaulage: beliebig
ATEX: ATEX
IECEx: IECEx
Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: 1,04 W
Betriebsart: 100 % ED
CE: CE
Zertifikat: TAE0000196
Eingangsspannungsbereich: 179,4 V AC ... 264,5 V AC (20 °C);171,6 V DC ... 264 V DC (20 °C)
Montagehinweis: anreihbar ohne Abstand
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
Schutzbeschaltung: Brückengleichrichter | Brückengleichrichter
Schiffbau-Zulassung: Schiffbau-Zulassung
Schadgastest: Schadgastest
Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Anwendung: hohe Dauerströme;explosionsgefährdete Bereiche
Nutzungsbeschränkung: Nutzungsbeschränkung
EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Einschaltstrom maximal: 30 A (300 ms)
Isolationseigenschaften: Normen / Bestimmungen: Isolationseigenschaften: Normen / Bestimmungen
Isolierung: Sichere Trennung, verstärkte Isolierung
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 11.12.2025
Eingangsnennspannung UN: 230 V AC;220 V DC
Typischer Eingangsstrom bei UN: 4,5 mA
Betriebsspannungsanzeige: LED gelb
Kontaktausführung: 1 Wechsler
Grenzdauerstrom: 10 A (Derating);6 A (Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.)
Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
Normen / Bestimmungen: Normen / Bestimmungen
Schiffbau-Daten: Schiffbau-Daten
Temperature: D
Humidity: A
Vibration: B/C
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Schutzart (Relaissockel): IP20 (Relaissockel)
Schutzart (Relais): RT III (Relais)
Schalten: Schalten
Lebensdauer mechanisch: 3x 107 Schaltspiele
Prüfspannung (Wicklung/Kontakt): 4 kV AC (50 Hz, 1 min., Wicklung/Kontakt)
Erregerseite: Erregerseite
Schaltverhalten des Antriebs: monostabil
Antrieb (Polung): gepolt
Ansprechzeit typisch: 7 ms
Rückfallzeit typisch: 10 ms
Art des Schaltkontaktes: Einfachkontakt
Kontaktmaterial: AgNi
Schaltspannung minimal: 12 V AC/DC (10 mA)
Schaltstrom minimal: 10 mA (12 V)
Abschaltleistung (ohmsche Last) maximal: 240 W (24 V DC);58 W (48 V DC);48 W (60 V DC);50 W (110 V DC);80 W (220 V DC);2500 VA (250 V AC)
Schaltvermögen: 2 A (24 V (DC13));0,2 A (110 V (DC13));0,2 A (250 V (DC13));6 A (24 V (AC15));6 A (120 V (AC15));6 A (250 V (AC15))
Nennspannung (aufgestecktes elektromechanisches Relais): 110 V DC
Abschaltleistung (ohmsche Last) maximal gebrückt: 144 W (bei 24 V DC Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.);1500 VA (bei 250 V AC Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.)
UKCA Ex (UKEX): UKCA Ex (UKEX)
CCC / China-Ex: CCC / China-Ex
GB Standard: GB Standard

Verpackungsart: Piece

Produkt-Art: Relaismodul

Typ: PLC-RPT-230UC/21HC/EX

Anschluss: Push-In-Federkraftanschluss

Ansprechspannung (min.): 179.4 V/AC

Ansprechspannung (max.): 264.5 V/AC

Ansprechzeit: 7 ms

Abfallzeit: 10 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 250 V DC/AC

Max. Schaltleistung: 2500 VA

Mechanische Lebensdauer: 3x 107 Schaltspiele

Besonderheiten: steckbar

: IP20

Max. Temperatur: 60 °C

Min. Temperatur: -40 °C

Tiefe: 94 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (B x H x T) 14 x 80 x 94 mm

Inhalt: 10 St.

UKCA: Ja
