Name: Phoenix Contact PLC-RPT-230UC/21HC/MS Relaismodul 1 Wechsler Piece 10 St.
Brand: Phoenix Contact
SKU: 3580317
Availability: InStock

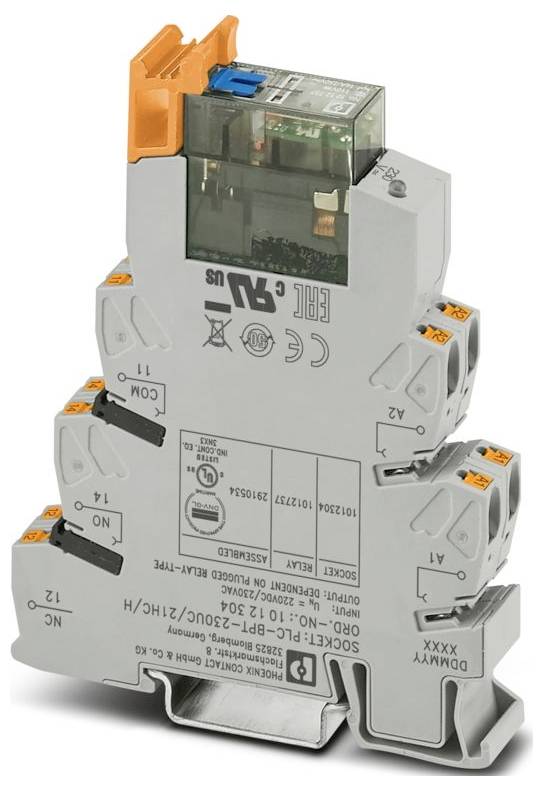

Ein Relaismodul mit mehreren Ein- und Ausgängen, mit einer transparenten Kunststoffabdeckung, die einen internen Schaltmechanismus zeigt.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relaismodul

Kontaktart

1 Wechsler

Schaltspannung (max.)

250 V DC/AC

Typ

PLC-RPT-230UC/21HC/MS

Datenblatt (PDF)

Lieferung Di., 20. Okt.

1 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt

190,11 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 1 Set(s) verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: PLC-INTERFACE
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Breite: 14 mm
Höhe: 80 mm
Tiefe: 104 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -40 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: IEC 60947-5-1
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Abisolierlänge: 10 mm
Einbaulage: beliebig
Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: 0,22 W
Betriebsart: 100 % ED
CE: CE
Zertifikat: TAE0000196
Eingangsspannungsbereich: 207 V AC ... 264,5 V AC (20 °C);209 V DC ... 264 V DC (20 °C)
Montagehinweis: anreihbar ohne Abstand
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
Schutzbeschaltung: Brückengleichrichter | Brückengleichrichter
Schiffbau-Zulassung: Schiffbau-Zulassung
Schadgastest: Schadgastest
Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Anwendung: Handschalter;hohe Dauerströme
Einschaltstrom maximal: 24 A (20 ms)
Isolierung: Sichere Trennung, verstärkte Isolierung
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 11.12.2025
Eingangsnennspannung UN: 230 V AC;220 V DC
Typischer Eingangsstrom bei UN: 5 mA
Betriebsspannungsanzeige: LED gelb
Kontaktausführung: 1 Wechsler
Grenzdauerstrom: 10 A
Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
UL, USA: UL, USA
UKCA: UKCA
Schiffbau-Daten: Schiffbau-Daten
Temperature: D
Humidity: A
Vibration: B/C
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Schutzart (Relaissockel): IP20 (Relaissockel)
Schutzart (Relais): RT II (Relais)
Schutzart (Einbauort): ≥ IP54 (Einbauort)
Schalten: Schalten
Lebensdauer mechanisch: 5x 106 Schaltspiele
Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
Erregerseite: Erregerseite
Schaltverhalten des Antriebs: monostabil
Antrieb (Polung): gepolt
Ansprechzeit typisch: 6 ms (220 V DC);3 ms ... 15 ms (230 V AC)
Rückfallzeit typisch: 8 ms (220 V DC)
Art des Schaltkontaktes: Einfachkontakt
Kontaktmaterial: AgNi
Schaltspannung minimal: 12 V (10 mA)
Schaltstrom minimal: 10 mA (12 V)
Abschaltleistung (ohmsche Last) maximal: 264 W (24 V DC);62 W (48 V DC);48 W (60 V DC);52 W (110 V DC);66 W (220 V DC);2750 VA (250 V AC)
Schaltvermögen: 2 A (24 V (DC13));3 A (230 V, AC15)
Rückfallzeitbereich typisch: 3 ms ... 15 ms (230 V AC)
Nennspannung (aufgestecktes elektromechanisches Relais): 110 V DC

Verpackungsart: Piece

Produkt-Art: Relaismodul

Typ: PLC-RPT-230UC/21HC/MS

Anschluss: Push-In-Federkraftanschluss

Ansprechspannung (min.): 207 V/AC

Ansprechspannung (max.): 264.5 V/AC

Ansprechzeit: 6 ms

Abfallzeit: 8 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 250 V DC/AC

Max. Schaltleistung: 2750 VA

Mechanische Lebensdauer: 5x 106 Schaltspiele

Besonderheiten: mit LED

: IP20

Max. Temperatur: 50 °C

Min. Temperatur: -40 °C

Tiefe: 104 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (B x H x T) 14 x 80 x 104 mm

Inhalt: 10 St.

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Schaltspannung (max.)

Verpackungsart

Kontaktart

Phoenix Contact EMG 17-REL/KSR- 48/21-21-LC AU Relaismodul 2 Wechsler Piece 1 St.

Bestell-Nr.:3580328

Lieferung Mo., 22. März 2027

71 Stück

Versand durch MultiTech Trading GmbH

250 V DC/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

69,14 €^*

Phoenix Contact EMG 17-REL/SG-B 48/21/P Relaismodul 1 Wechsler Piece 10 St.

Bestell-Nr.:3580337

Lieferung Mo., 22. März 2027

9 Set(s)

Versand durch MultiTech Trading GmbH

250 V DC/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

638,70 €^*

Phoenix Contact EMG 25-REL/KSR-230/2X21AU/SO46 Relaismodul 2 Wechsler Piece 1 St.

Bestell-Nr.:3580351

Lieferung Mo., 22. März 2027

47 Stück

Versand durch MultiTech Trading GmbH

250 V DC/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

104,30 €^*

Phoenix Contact PLC-RPT- 12DC/21/MS Relaismodul 1 Wechsler Piece 1 St.

Bestell-Nr.:3580332

Lieferung Mi., 21. Okt.

9 Stück

Versand durch Conrad Electronic

250 V DC/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

16,80 €^*

Phoenix Contact PLC-RPT- 12DC/21AU/MS Relaismodul 1 Wechsler 1 St.

Bestell-Nr.:3580121

Lieferung Mo., 16. Nov.

20 Stück

Versand durch PF items GmbH

250 V DC/AC

1 Wechsler

Stück

Min.: 6

Vielfache: 1

14,56 €^*

Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relaismodul 2 Schließer 1 St.

Bestell-Nr.:3565607

Lieferung Di., 20. Okt.

584 Stück

Versand durch PF items GmbH

250 V DC/AC

2 Schließer

Stück

Min.: 8

Vielfache: 1

10,81 €^*

Phoenix Contact PLC-RPT- 24DC/ 1AU/MS/SEN Relaismodul 1 Schließer Piece 1 St.

Bestell-Nr.:3580144

Lieferung Di., 20. Okt.

49 Stück

Versand durch PF items GmbH

250 V DC/AC

Piece

1 Schließer

Stück

Min.: 7

Vielfache: 1

11,06 €^*

Phoenix Contact PLC-RPT- 24DC/1/CB1-6 Relaismodul 24 V/DC 1 St.

Bestell-Nr.:3582914

Lieferung Mi., 28. Okt.

44 Stück

Versand durch PF items GmbH

24 V/DC

Stück

Min.: 2

Vielfache: 1

38,62 €^*

Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relaismodul 2 Wechsler Piece 10 St.

Bestell-Nr.:3580284

Lieferung Mi., 21. Okt.

29 Set(s)

Versand durch Conrad Electronic

250 V DC/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

142,85 €^*

Phoenix Contact PLC-RPT- 24DC/21HC/MS Relaismodul 1 Wechsler 10 St.

Bestell-Nr.:3580297

Lieferung Mi., 21. Okt.

25 Set(s)

Versand durch Conrad Electronic

250 V DC/AC

1 Wechsler

Stück

Min.: 1

Vielfache: 1

138,65 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 3580317 Phoenix Contact PLC-RPT-230UC/21HC/MS Relaismodul 1 Wechsler Piece 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3580317 Phoenix Contact PLC-RPT-230UC/21HC/MS Relaismodul 1 Wechsler Piece 10 St.

Beschreibung

PLC-INTERFACE, bestehend aus Relaissockel und steckbarem Leistungskontaktrelais mit Handbetätigung, integrierter Status-LED, Push-in-Anschluss, 1 Wechsler, Brückengleichrichter, Eingangsspannung: 230 V AC / 220 V DC
