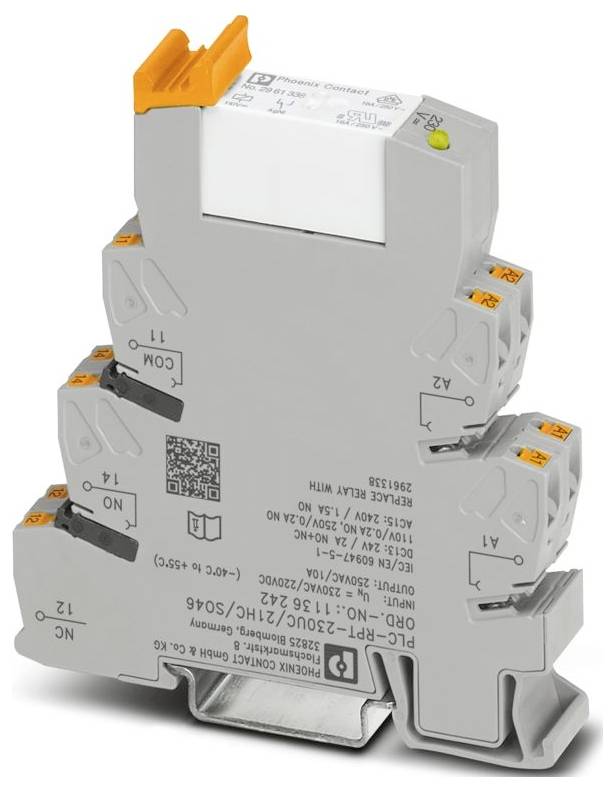

Abbildung ähnlich
Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relaismodul 1 Wechsler 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaismodul
Kontaktart
1 Wechsler
Schaltspannung (max.)
250 V DC/AC
Typ
PLC-RPT-230UC/21HC/SO46
Anschluss
Push-In-Federkraftanschluss
Datenblatt (PDF)
3 Set(s)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch PF items GmbH
Anzahl (Packungsgröße 10 St.)
Gesamt
169,60 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 3 Set(s) verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Produktfamilie: PLC-INTERFACE
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Breite: 14 mm
- Höhe: 80 mm
- Tiefe: 94 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 55 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Abisolierlänge: 10 mm
- Einbaulage: beliebig
- Hinweis zum Betrieb: Der Berührschutz des Artikels muss (bei Spannungen > 25 V AC/60 V DC) durch den Anlagenerrichter sichergestellt werden. Es handelt sich um ein Einbaugerät ohne Schutz gegen direktes Berühren.
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 2,3 W
- Betriebsart: 100 % ED
- CE: CE
- Zertifikat: TAE0000196
- Eingangsspannungsbereich: 179,4 V AC ... 264,5 V AC (20 °C);171,6 V DC ... 253 V DC (20 °C)
- Montagehinweis: anreihbar ohne Abstand
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Schutzbeschaltung: RC-Glied;Brückengleichrichter
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Statusanzeige: LED (gelb)
- Anwendung: Filter gegen Störeinflüsse
- Einschaltstrom maximal: 30 A (300 ms, Schließerkontakt)
- Isolierung: Basisisolierung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 11.12.2025
- Eingangsnennspannung UN: 230 V AC;220 V DC
- Typischer Eingangsstrom bei UN: 8,5 mA (50 Hz);10 mA (60 Hz)
- Kontaktausführung: 1 Wechsler
- Grenzdauerstrom: 6 A;10 A (Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.)
- UKCA: UKCA
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: D
- Humidity: A
- Vibration: B/C
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 4 kV (Sichere Trennung, verstärkte Isolierung und 6 KV zwischen Eingangsstromkreis und Ausgangskontaktstrompfaden)
- Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
- Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT II (Relais)
- Schutzart (Einbauort): IP54 (Einbauort)
- Schalten: Schalten
- Lebensdauer mechanisch: ca. 3x 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 7 ms
- Rückfallzeit typisch: 10 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 12 V (10 mA)
- Schaltstrom minimal: 10 mA (12 V)
- Abschaltleistung (ohmsche Last) maximal: 144 W (24 V DC);240 W (24 V DC, Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.);58 W (48 V DC);48 W (60 V DC);50 W (110 V DC);80 W (220 V DC);1500 VA (250 V AC);2500 W (250 V AC, Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.)
- Schaltvermögen: 2 A (DC13, 24 V);0,2 A (DC13, 250 V);6 A (AC15, 24 V);6 A (AC15, 250 V)
- Netzfrequenz: 50/60 Hz
- Nennspannung (aufgestecktes elektromechanisches Relais): 110 V DC
- Rückfallspannung typisch: 60 V AC
- Produkt-Art
Relaismodul
- Typ
PLC-RPT-230UC/21HC/SO46
- Anschluss
Push-In-Federkraftanschluss
- Ansprechspannung (min.)
179.4 V/AC
- Ansprechspannung (max.)
264.5 V/AC
- Ansprechzeit
7 ms
- Abfallzeit
10 ms
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgNi
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
2500 W
- Mechanische Lebensdauer
ca. 3x 107 Schaltspiele
- Spulenleistung
2.3 W
- Besonderheiten
mit RC-Glied
IP20
- Max. Temperatur
55 °C
- Min. Temperatur
-40 °C
- Tiefe
94 mm
- Breite
14 mm
- Höhe
80 mm
- Abm.
(B x H x T) 14 x 80 x 94 mm
- Inhalt
10 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relaismodul 1 Wechsler 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relaismodul 1 Wechsler 10 St.
Beschreibung
PLC-INTERFACE gegen Störströme bzw. Störspannungen auf der Steuerseite. Bestehend aus Grundklemme mit Push-in-Anschluss und steckbarem Miniaturrelais mit Leistungskontakt bis 10 A, 1 Wechsler, Eingangsspannung 230 V AC
Lieferumfang
- Geliefert wird: Phoenix Contact Relaismodul PLC-INTERFACE 1136242, Verpackungseinheit: 10 Stk., EAN: 4063151070670
