Name: Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relaismodul 2 Wechsler Piece 10 St.
Brand: Phoenix Contact
SKU: 3580284
Availability: InStock

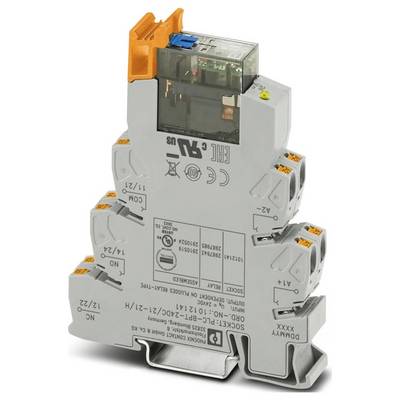

Ein graues DIN-Schienen-Relaismodul mit orangefarbenen Anschlüssen, das in elektrischen Steuerungssystemen zum Verbinden und Schalten von Stromkreisen verwendet wird.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relaismodul

Kontaktart

2 Wechsler

Schaltspannung (max.)

250 V DC/AC

Typ

PLC-RPT- 24DC/21-21AU/MS

Datenblatt (PDF)

Lieferung Di., 20. Okt.

29 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt

146,32 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Verkauf und Versand durch Conrad Electronic

Lieferung Mi., 21. Okt.

29 Set(s)

Kostenfreier Versand

142,85 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: PLC-INTERFACE
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Breite: 14 mm
Höhe: 80 mm
Tiefe: 104 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -40 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: IEC 60947-5-1
Hinweis: folgende Werte gelten bei zerstörter Goldschicht
Montageart: Tragschienenmontage
Überspannungskategorie: III
Verschmutzungsgrad: 2
Abisolierlänge: 10 mm
Einbaulage: beliebig
Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: 0,44 W
Betriebsart: 100 % ED
CE: CE
Zertifikat: TAE0000196
Eingangsspannungsbereich: 20,2 V DC ... 33,6 V DC (20 °C)
Montagehinweis: anreihbar ohne Abstand
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
Schutzbeschaltung: Überspannungsschutz | Freilaufdiode
Schiffbau-Zulassung: Schiffbau-Zulassung
Schadgastest: Schadgastest
Schaltspannung maximal: 250 V AC/DC
Anwendung: Handschalter
Einschaltstrom maximal: 12 A (20 ms)
Isolierung: Sichere Trennung, verstärkte Isolierung
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 11.12.2025
Eingangsnennspannung UN: 24 V DC
Typischer Eingangsstrom bei UN: 18 mA
Betriebsspannungsanzeige: LED gelb
Kontaktausführung: 2 Wechsler
Grenzdauerstrom: 6 A
Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
UL, USA: UL, USA
UKCA: UKCA
Schiffbau-Daten: Schiffbau-Daten
Temperature: D
Humidity: A
Vibration: B/C
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
Schutzart (Relaissockel): IP20
Schutzart (Relais): RT II
Schutzart (Einbauort): ≥ IP54
Schalten: Schalten
Lebensdauer mechanisch: 5x 106 Schaltspiele
Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min.)
Erregerseite: Erregerseite
Schaltverhalten des Antriebs: monostabil
Antrieb (Polung): gepolt
Ansprechzeit typisch: 10 ms
Rückfallzeit typisch: 10 ms
Art des Schaltkontaktes: Einfachkontakt
Kontaktmaterial: AgNi, hartvergoldet
Schaltspannung minimal: 12 V
Schaltstrom minimal: 10 mA
Abschaltleistung (ohmsche Last) maximal: 192 W (24 V DC);62 W (48 V DC);42 W (60 V DC);55 W (110 V DC);66 W (220 V DC);2000 VA (250 V AC)
Schaltvermögen: 1 A (24 V (DC13));1,5 A (230 V, AC15)
Schalten: bei zerstörter Goldschicht: Schalten: bei zerstörter Goldschicht
Nennspannung (aufgestecktes elektromechanisches Relais): 24 V DC
Prüfspannung (Wechsler/Wechsler): 2,5 kVeff (50 Hz, 1 min.)

Verpackungsart: Piece

Produkt-Art: Relaismodul

Typ: PLC-RPT- 24DC/21-21AU/MS

Anschluss: Push-In-Federkraftanschluss

Ansprechspannung (min.): 20.2 V/DC

Ansprechspannung (max.): 33.6 V/DC

Ansprechzeit: 10 ms

Abfallzeit: 10 ms

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi hartvergoldet

Schaltspannung (max.): 250 V DC/AC

Max. Schaltleistung: 2000 VA

Mechanische Lebensdauer: 5x 106 Schaltspiele

Spulenleistung: 0.44 W

Besonderheiten: mit LED
mit Freilaufdiode

: IP20

Max. Temperatur: 85 °C

Min. Temperatur: -40 °C

Tiefe: 104 mm

Länge: 104 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (L x B x H) 104 x 14 x 80 mm

Inhalt: 10 St.

UKCA: Ja
