Abbildung ähnlich

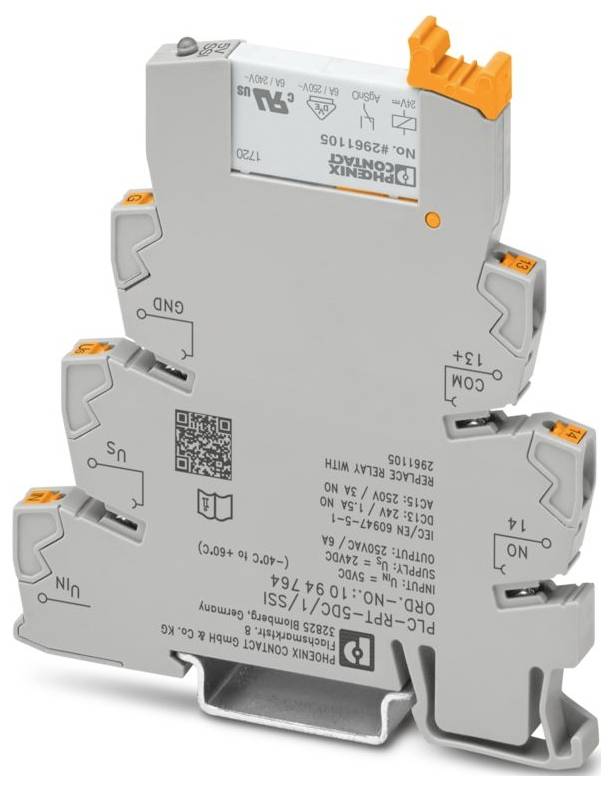

Phoenix Contact PLC-RPT- 5DC/1/SSI Relaismodul 24 V/DC 1 Schließer 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaismodul
Kontaktart
1 Schließer
Nennspannung
24 V/DC
Schaltspannung (max.)
250 V DC/AC
Typ
PLC-RPT- 5DC/1/SSI
Datenblatt (PDF)
9 Set(s)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch PF items GmbH
Anzahl (Packungsgröße 10 St.)
Gesamt
302,90 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 9 Set(s) verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: PLC-INTERFACE
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Breite: 6,2 mm
- Höhe: 80 mm
- Tiefe: 94 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Abisolierlänge: 10 mm
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,22 W
- Betriebsart: 100 % ED
- CE: CE
- Zertifikat: TAE0000196
- Eingangsspannungsbereich: 4,5 V DC ... 6 V DC
- Montagehinweis: anreihbar ohne Abstand
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Schutzbeschaltung: Überspannungsschutz
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Anwendung: schwache Signalquellen
- Versorgung: Versorgung
- Kurzschlussstrom: 200 A (bedingter Kurzschlussstrom)
- Eingangsstrom: 9 mA
- Einschaltstrom maximal: 10 A (4 s)
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 12.09.2025
- Eingangsnennspannung UN: 5 V DC
- Typischer Eingangsstrom bei UN: 1 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 1 Schließer
- Grenzdauerstrom: 6 A
- Kontaktart: Leistungskontakt
- UKCA: UKCA
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: D
- Humidity: A
- Vibration: B/C
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 250 V
- Spannungsbereich bezogen auf US: 0,8 ... 1,2
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- Schalten: Schalten
- Lebensdauer mechanisch: 2x 107 Schaltspiele
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 5 ms
- Rückfallzeit typisch: 7 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgSnO
- Schaltspannung minimal: 12 V AC/DC
- Schaltstrom minimal: 10 mA
- Abschaltleistung (ohmsche Last) maximal: 140 W (bei 24 V DC);20 W (bei 48 V DC);18 W (bei 60 V DC);23 W (bei 110 V DC);40 W (bei 220 V DC);1500 VA (bei 250 V AC)
- Schaltleistung minimal: 120 mW
- Isolationseigenschaften: Spule/Kontakt: Isolationseigenschaften: Spule/Kontakt
- Bemessungsstoßspannungsfestigkeit: 6 kV
- Nennspannung (aufgestecktes elektromechanisches Relais): 24 V DC
- Ausgangssicherung: 4 A gL/gG NEOZED
- Versorgungsnennspannung: 24 V DC (Us)
- Produkt-Art
Relaismodul
- Typ
PLC-RPT- 5DC/1/SSI
- Anschluss
Push-In-Federkraftanschluss
- Ansprechspannung (min.)
4.5 V/DC
- Ansprechspannung (max.)
6 V/DC
- Ansprechzeit
5 ms
- Abfallzeit
7 ms
- Kontaktart
1 Schließer
- Kontaktmaterial
AgSnO
- Nennspannung
24 V/DC
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
1500 VA
- Mechanische Lebensdauer
2x 107 Schaltspiele
- Besonderheiten
steckbar
IP20
- Max. Temperatur
60 °C
- Min. Temperatur
-25 °C
- Tiefe
94 mm
- Breite
6.2 mm
- Höhe
80 mm
- Abm.
(B x H x T) 6.2 x 80 x 94 mm
- Inhalt
10 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3563703 Phoenix Contact PLC-RPT- 5DC/1/SSI Relaismodul 24 V/DC 1 Schließer 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3563703 Phoenix Contact PLC-RPT- 5DC/1/SSI Relaismodul 24 V/DC 1 Schließer 10 St.
Beschreibung
PLC-INTERFACE, bestehend aus Grundklemme mit Push-in-Anschluss und steckbarem Miniaturrelais mit interner Verstärkerschaltung und einer entsprechenden Hilfsversorgung für schwache Signalquellen, 1-Schließer, Eingangsnennspannung 5 V DC
Lieferumfang
- Geliefert wird: Phoenix Contact Relaismodul PLC-RPT- 5DC/1/SSI, Verpackungseinheit: 10 Stk., EAN: 4055626921334
