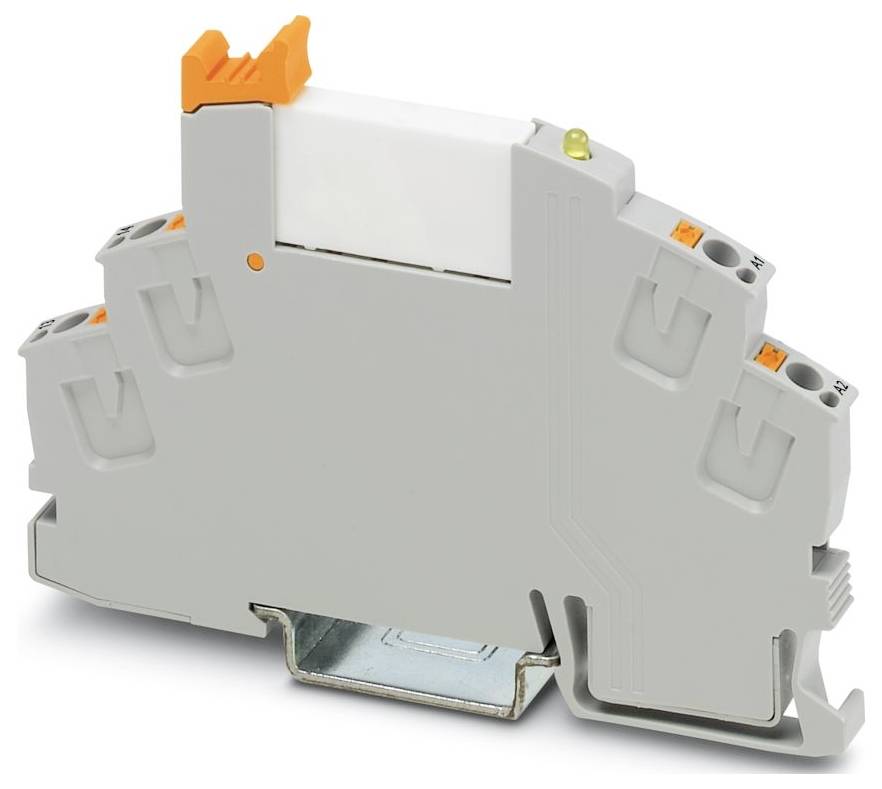

Abbildung ähnlich
Phoenix Contact RIF-0-RPT-12DC/ 1 Relaismodul 1 Schließer 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaismodul
Kontaktart
1 Schließer
Schaltspannung (max.)
250 V DC/AC
Typ
RIF-0-RPT-12DC/ 1
Anschluss
Push-In-Federkraftanschluss
Datenblatt (PDF)
474 Set(s)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf und Versand durch Conrad Electronic
Menge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
70,58 €
3
3% = 5,88 €
68,62 €
5
4% = 13,05 €
67,97 €
10
5% = 32,60 €
67,32 €
25
5% = 89,75 €
66,99 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl (Packungsgröße 10 St.)
Gesamt (70,58 € / Stück)
70,58 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: RIFLINE complete
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 6,2 mm
- Höhe: 93 mm
- Tiefe: 66 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Abisolierlänge: 8 mm
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,19 W
- Betriebsart: 100 % ED
- Eingangsspannungsbereich: 9,6 V DC ... 18 V DC (20 °C)
- Artikelabmessungen: Artikelabmessungen
- Montagehinweis: anreihbar ohne Abstand
- Schutzbeschaltung: Freilaufdiode
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Anwendung: Universal
- Einschaltstrom maximal: 10 A (4 s)
- Isolierung: sichere Trennung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 20.01.2026
- Eingangsnennspannung UN: 12 V DC
- Eingangsspannungsbereich bezogen auf UN: siehe Diagramm
- Typischer Eingangsstrom bei UN: 16 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 1 Schließer
- Grenzdauerstrom: 6 A
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V2 (Gehäuse)
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 6 kV
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT III (Relais)
- Schalten: Schalten
- Lebensdauer mechanisch: ca. 2x 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 5 ms
- Rückfallzeit typisch: 8 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgSnO
- Schaltspannung minimal: 5 V (100 mA)
- Schaltstrom minimal: 10 mA (12 V)
- Abschaltleistung (ohmsche Last) maximal: 140 W (24 V DC);20 W (48 V DC);18 W (60 V DC);23 W (110 V DC);40 W (220 V DC);1500 VA (250 V AC)
- Lebensdauer elektrisch: siehe Diagramm
- Spulenspannung: 12 V DC
- Gebrauchskategorie CB Scheme (IEC 60947-5-1): AC15, 3 A/250 V (Schließer);AC15, 1 A/250 V (Öffner);DC13, 1,5 A/24 V (Schließer);DC13, 0,2 A/110 V (Schließer);DC13, 0,1 A/220 V (Schließer)
- Produkt-Art
Relaismodul
- Typ
RIF-0-RPT-12DC/ 1
- Anschluss
Push-In-Federkraftanschluss
- Ansprechspannung (min.)
9.6 V/DC
- Ansprechspannung (max.)
18 V/DC
- Ansprechzeit
5 ms
- Abfallzeit
8 ms
- Kontaktart
1 Schließer
- Kontaktmaterial
AgSnO
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
1500 VA
- Mechanische Lebensdauer
ca. 2x 107 Schaltspiele
- Besonderheiten
mit Freilaufdiode
IP20
- Max. Temperatur
60 °C
- Min. Temperatur
-40 °C
- Tiefe
66 mm
- Breite
6.2 mm
- Höhe
93 mm
- Abm.
(B x H x T) 6.2 x 93 x 66 mm
- Inhalt
10 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579690 Phoenix Contact RIF-0-RPT-12DC/ 1 Relaismodul 1 Schließer 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579690 Phoenix Contact RIF-0-RPT-12DC/ 1 Relaismodul 1 Schließer 10 St.
Beschreibung
Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel mit Auswerfer und Leistungskontaktrelais. Kontaktausführung: 1 Schließer. Eingangsspannung: 12 V DC
Lieferumfang
- Geliefert wird: Phoenix Contact Relaismodul 12V DC, 1 Schließer RIF-0-RPT-12DC/ 1, Verpackungseinheit: 10 Stk., EAN: 4046356731959
