Name: Phoenix Contact RIF-1-RPT-LV-24AC/1X21 Relaismodul 1 Wechsler Piece 10 St.
Brand: Phoenix Contact
SKU: 3579688
Availability: InStock

Acht braune Scheibenkondensatoren mit je zwei Metallanschlüssen, gekennzeichnet mit „4A 250V", in einem versetzten Muster auf weißem Hintergrund angeordnet.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relaismodul

Kontaktart

1 Wechsler

Schaltspannung (max.)

250 V DC/AC

Typ

RIF-1-RPT-LV-24AC/1X21

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

51 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (82,34 € / Stück)

82,34 €

zzgl. MwSt.

nur 9,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: RIFLINE complete
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse);0,14 mm² ... 1 mm² (Aderendhülse mit Kunststoffhülse, zwei Leiter an Doppelklemme)
Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 26 ... 16 (starr);26 ... 16 (flexibel)
Breite: 16 mm
Höhe: 96 mm
Tiefe: 75 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -40 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: IEC 60947-5-1
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Abisolierlänge: 8 mm
Einbaulage: beliebig
Hinweis zum Betrieb: Steckbrücke FBS 2-6... für die Eingangsseite (A2) und Steckbrücke FBS-2-8... für die Ausgangsseite (11/ 21)
Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Maximale Verlustleistung bei Nennbedingung: 0,79 W
Durchmesser: 3,2 mm
Betriebsart: 100 % ED
Eingangsspannungsbereich: 19,2 V AC ... 27,6 V AC (20 °C)
Artikelabmessungen: Artikelabmessungen
Montagehinweis: anreihbar ohne Abstand
Schutzbeschaltung: Varistor
Schadgastest: Schadgastest
Schaltspannung maximal: 250 V AC/DC
Anwendung: Universal
Bohrloch: Bohrloch
Einschaltstrom maximal: 25 A (20 ms, Schließer)
Isolierung: Sichere Trennung zwischen Eingang und Ausgang;Basisisolierung zwischen den Wechslern
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 20.01.2026
Eingangsnennspannung UN: 24 V AC
Eingangsspannungsbereich bezogen auf UN: siehe Diagramm
Typischer Eingangsstrom bei UN: 33 mA
Betriebsspannungsanzeige: LED gelb
Kontaktausführung: 1 Wechsler
Grenzdauerstrom: 10 A (siehe Diagramm)
Brennbarkeitsklasse nach UL 94 (Gehäuse): V2 (Gehäuse)
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV (Eingang / Ausgang);4 kV (zwischen den Wechslern)
Schutzart (Relaissockel): IP20 (Relaissockel)
Schutzart (Relais): RT III (Relais)
Schalten: Schalten
Lebensdauer mechanisch: ca. 107 Schaltspiele
Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
Erregerseite: Erregerseite
Schaltverhalten des Antriebs: monostabil
Antrieb (Polung): gepolt
Ansprechzeit typisch: 3 ms ... 12 ms
Art des Schaltkontaktes: Einfachkontakt
Kontaktmaterial: AgNi
Schaltspannung minimal: 12 V (10 mA)
Schaltstrom minimal: 10 mA (12 V)
Abschaltleistung (ohmsche Last) maximal: 240 W (24 V DC);58 W (48 V DC);48 W (60 V DC);50 W (110 V DC);80 W (220 V DC);2500 VA (250 V AC)
Lebensdauer elektrisch: siehe Diagramm
Netzfrequenz: 50/60 Hz
Rückfallzeitbereich typisch: 3 ms ... 20 ms
Spulenspannung: 24 V AC
Gebrauchskategorie CB Scheme (IEC 60947-5-1): AC15, 1,5 A/240 V (Schließer);AC15, 3 A/250 V (Öffner);DC13, 2 A/24 V (Öffner);DC13, 0,2 A/250 V (Schließer)

Verpackungsart: Piece

Produkt-Art: Relaismodul

Typ: RIF-1-RPT-LV-24AC/1X21

Anschluss: Push-In-Federkraftanschluss

Ansprechspannung (min.): 19.2 V/AC

Ansprechspannung (max.): 27.6 V/AC

Ansprechzeit: 3 ms

Abfallzeit: 3 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 250 V DC/AC

Max. Schaltleistung: 2500 VA

Elektrische Lebensdauer: siehe Diagramm

Mechanische Lebensdauer: ca. 107 Schaltspiele

Besonderheiten: mit Haltebügel

: IP20

Max. Temperatur: 85 °C

Min. Temperatur: -40 °C

Tiefe: 75 mm

Breite: 16 mm

Höhe: 96 mm

Abm.: (B x H x T) 16 x 96 x 75 mm

Inhalt: 10 St.

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Schaltspannung (max.)

Verpackungsart

Kontaktart

Phoenix Contact EMG 17-REL/KSR- 48/21-21-LC AU Relaismodul 2 Wechsler Piece 1 St.

Bestell-Nr.:3580328

Lieferung Di., 16. März 2027

71 Stück

Versand durch MultiTech Trading GmbH

250 V DC/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

69,14 €^*

Phoenix Contact EMG 17-REL/SG-B 48/21/P Relaismodul 1 Wechsler Piece 10 St.

Bestell-Nr.:3580337

Lieferung Di., 16. März 2027

9 Set(s)

Versand durch MultiTech Trading GmbH

250 V DC/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

638,70 €^*

Phoenix Contact EMG 25-REL/KSR-230/2X21AU/SO46 Relaismodul 2 Wechsler Piece 1 St.

Bestell-Nr.:3580351

Lieferung Di., 16. März 2027

47 Stück

Versand durch MultiTech Trading GmbH

250 V DC/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

104,30 €^*

Phoenix Contact PLC-RPT- 12DC/21/MS Relaismodul 1 Wechsler Piece 1 St.

Bestell-Nr.:3580332

Lieferung Mi., 14. Okt.

9 Stück

Versand durch Conrad Electronic

250 V DC/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

16,80 €^*

Phoenix Contact PLC-RPT- 12DC/21AU/MS Relaismodul 1 Wechsler 1 St.

Bestell-Nr.:3580121

Lieferung Mi., 11. Nov.

20 Stück

Versand durch PF items GmbH

250 V DC/AC

1 Wechsler

Stück

Min.: 6

Vielfache: 1

14,56 €^*

Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relaismodul 2 Schließer 1 St.

Bestell-Nr.:3565607

Lieferung Do., 22. Okt.

585 Stück

Versand durch PF items GmbH

250 V DC/AC

2 Schließer

Stück

Min.: 8

Vielfache: 1

10,81 €^*

Phoenix Contact PLC-RPT- 24DC/ 1AU/MS/SEN Relaismodul 1 Schließer Piece 1 St.

Bestell-Nr.:3580144

Lieferung Do., 22. Okt.

49 Stück

Versand durch PF items GmbH

250 V DC/AC

Piece

1 Schließer

Stück

Min.: 7

Vielfache: 1

11,06 €^*

Phoenix Contact PLC-RPT- 24DC/1/CB1-6 Relaismodul 24 V/DC 1 St.

Bestell-Nr.:3582914

Lieferung Mi., 14. Okt.

45 Stück

Versand durch PF items GmbH

24 V/DC

Stück

Min.: 2

Vielfache: 1

38,62 €^*

Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relaismodul 2 Wechsler Piece 10 St.

Bestell-Nr.:3580284

Lieferung Mi., 14. Okt.

29 Set(s)

Versand durch Conrad Electronic

250 V DC/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

142,85 €^*

Phoenix Contact PLC-RPT- 24DC/21HC/MS Relaismodul 1 Wechsler 10 St.

Bestell-Nr.:3580297

Lieferung Mi., 14. Okt.

26 Set(s)

Versand durch Conrad Electronic

250 V DC/AC

1 Wechsler

Stück

Min.: 1

Vielfache: 1

138,65 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 3579688 Phoenix Contact RIF-1-RPT-LV-24AC/1X21 Relaismodul 1 Wechsler Piece 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579688 Phoenix Contact RIF-1-RPT-LV-24AC/1X21 Relaismodul 1 Wechsler Piece 10 St.

Beschreibung

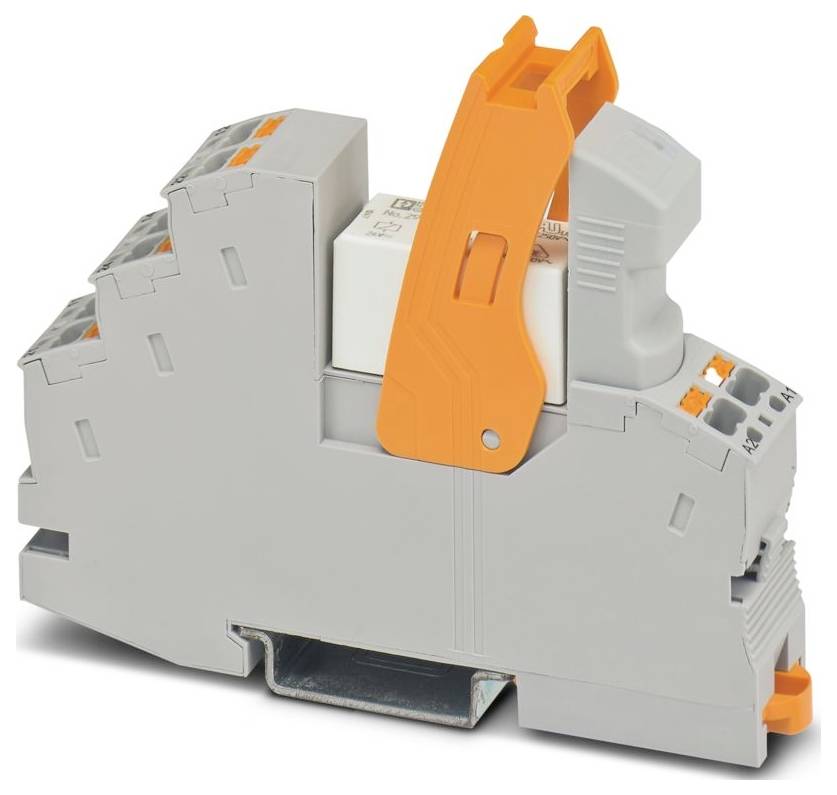

Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel, Leistungskontaktrelais, steckbarem Anzeige-/ Entstörmodul und Haltebügel. Kontaktausführung: 1 Wechsler. Eingangsspannung: 24 V AC
