Phoenix Contact SACB-8/16-L-C QO 1156006 Sensor-/Aktor-Box 1 St. Single

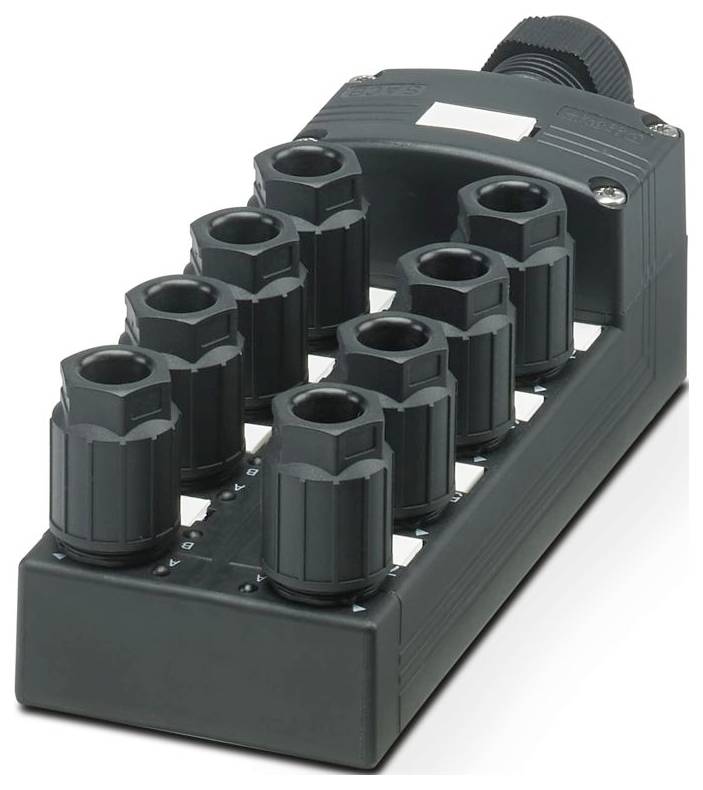

Phoenix Contact SACB-8/16-L-C QO 1156006 Sensor-/Aktor-Box 1 St. Single-0
Abbildung ähnlich
Verpackungsart
Single
Produkt-Art
Sensor-/Aktor-Box
Anzahl Signalplätze
8
Anzahl Verteiler
8-fach
Belegung
doppelt
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 4. Nov.
61 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad
Verkauf durch  Conrad ElectronicVersand durch  MultiTech Trading GmbH
Anzahl
Gesamt
79,29 €
steuerfreie IGL zzgl. MwSt.
&
zzgl. 4,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot
Verkauf und Versand durch  Conrad Electronic
Lieferung Mi., 28. Okt.

131 Stück

4,95 € Versand
Versand

88,23 €

zzgl. MwSt.
Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Verteilerbox

  • 0,14..1,5 mm², 7..12 mm, 8, 2, Schneidklemmanschluss, 5, 24 V, 10 A, sonstige, Mit LED-Anzeige: ja, Mit Potentialtrennung: nein, Anschluss für NPN-Sensoren: nein, -30..80 °C, Schutzart (IP): IP65, 58 mm, 45 mm

Technische Daten

  • Polzahl: 5
  • Nennspannung UN: 24 V DC
  • Anschlussart: Steckbarer Schraubanschluss
  • Breite: 58 mm
  • Höhe: 45 mm
  • Brennbarkeitsklasse nach UL 94: V0
  • Material Gehäuse: PBT
  • Umgebungsbedingungen: Umgebungsbedingungen
  • Schutzart: IP65
  • Umgebungstemperatur (Betrieb): -30 °C ... 80 °C;-5 °C ... 50 °C (bei der Konfektionierung)
  • Material Dichtung: FKM
  • Länge: 168 mm
  • Material Kontaktoberfläche: Sn
  • Leitungsaußendurchmesser: 7 mm ... 12 mm
  • Hinweis zur Anwendung: Leitungen mit 5 Leitern dürfen einen Anschlussquerschnitt von max. 0,5 mm²/ AWG 20 aufweisen
  • Leiteranschluss: Leiteranschluss
  • Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
  • LED: ja
  • Material Kontakt: Stahl/Kupfer
  • Anzahl der Steckplätze: 8
  • Betriebsspannung maximal Umax: 30 V DC
  • Bemessungsstrom gesamt: 10 A
  • Strombelastbarkeit je Pfad max.: 2 A
  • Strombelastbarkeit je Steckplatz: 4 A
  • Anschlussart Sensor/Aktor: QUICKON
  • Anschlussbelegung: Anschlussbelegung
  • Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;3 / 4 (A) = 3 / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 4;4 / 2 (B) = 4 / 2;5 / 4 (A) = 5 / 4;5 / 2 (B) = 5 / 2;6 / 4 (A) = 6 / 4;6 / 2 (B) = 6 / 2;7 / 4 (A) = 7 / 4;7 / 2 (B) = 7 / 2;8 / 4 (A) = 8 / 4;8 / 2 (B) = 8 / 2;1-8 / 1 (+ 24 V) = UN;1-8 / 3 (0 V) = 0 V;1-8 / 5 (PE) = PE
  • Statusanzeige vorhanden: ja
  • Material Dichtung O-Ring: FKM
  • Material Kontaktträger: PA 6.6
  • Material Kontakt Stammkabelseite: Cu-Legierung
  • Material Kontaktoberfläche Stammkabelseite: Ni
  • Anschlussquerschnitt Signalleitung flexibel: 0,14 mm² ... 0,5 mm²
  • Anschlussquerschnitt Spannungsversorgung flexibel: 0,14 mm² ... 0,5 mm²
  • Anschlussquerschnitt AWG Signalleitung flexibel: 26 ... 20
  • Anschlussquerschnitt AWG Spannungsversorgung flexibel: 26 ... 20
  • Abisolierlänge Signalleitung: 7 mm
  • Abisolierlänge der Ummantelung: 50 mm (Stammleitung)
  • Anzugdrehmoment-Deckelschraube: 0,35 Nm
  • Anzugdrehmoment Montageschraube für Gehäusebefestigung: 0,5 Nm
  • Anzugsdrehmoment-Überwurfmutter: 4 Nm
  • Material Vergussmasse: PUR
  • Material Kontaktträger Stammkabelseite: PA 6.6 V0
  • Lokale Diagnose: Versorgungsspannung je Modul LED grün;Statusanzeige I/O LED gelb
  • Überwachte Funktion: Versorgungsspannung je Modul
  • optische Darstellung: LED grün
  • Schlüsselweite Überwurfmutter: 16 mm
  • Aderisolationsmaterial: PVC / PE / PP / Gummi
Verpackungsart

Single

Produkt-Art

Sensor-/Aktor-Box

Anzahl Signalplätze

8

Belegung

doppelt

Typ

SACB-8/16-L-C QO

Stammleitung

Ja

Anzahl Verteiler

8-fach

Statusanzeige

mit LED

Signalart

PNP

Anschluss

Steckbarer Schraubanschluss

Breite

58 mm

Länge

168 mm

IP65

Strombelastbarkeit je Steckplatz

4 A

Summenstrom (einfache Einspeisung)

10 A

Max. Temperatur

80 °C

Min. Temperatur

-30 °C

Anschluss-Querschnitt max.

0.75 mm²

Anschluss-Querschnitt min.

0.14 mm²

Anschlussart (Verteilerboxen)

QUICKON-Anschluss

Gehäuse-Material

PBT

Gesamtpolzahl

5

Herst.-Teilenr.

1156006

Inhalt

1 St.

Polzahl

5

Höhe

45 mm

Strombelastbarkeit (gesamt)

10 A

Strombelastbarkeit je I/O Signal

2 A

Betriebsspannung

24 V

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3565102 Phoenix Contact SACB-8/16-L-C QO 1156006 Sensor-/Aktor-Box 1 St. Single

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3565102 Phoenix Contact SACB-8/16-L-C QO 1156006 Sensor-/Aktor-Box 1 St. Single

Beschreibung

Verteilerbox, Anschlussart: QUICKON, 0,14 mm² ... 0,75 mm², Anzahl der Steckplätze: 8, Polzahl: 5, Steckplatzbelegung: doppelt, Statusanzeige: ja, PNP; Stammleitungsanschluss: Steckbarer Schraubanschluss 180°, Schirmung: nein, Beim Anschluss von 5 Leitern max. 0,5 mm² anschließbar

Lieferumfang

  • Geliefert wird: Phoenix Contact Sensor-/Aktor-Box 1156006, Verpackungseinheit: 1 Stk., EAN: 4063151157869
