Phoenix Contact Stiftgehäuse-Platine MC Polzahl Gesamt 2 Rastermaß: 5.08 mm 1836189 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Stiftgehäuse-Platine
Bauform
Stecker, Einbau horizontal
Anzahl Reihen
1
Serie
MC
RM
5.08 mm
Datenblatt (PDF)
143 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
5
-
0,57 €
15
7% = 0,04 €
0,53 €
25
11% = 0,06 €
0,51 €
50
12% = 0,07 €
0,50 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Min.: 5
Gesamt (0,57 € / Stück)
0,62 €
-8 %
2,85 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Stiftabmessungen: 0.8 x 0.8 mm
- Isolierstoffgruppe: IIIa
- Isolierstofftyp: PBT.
- Produkt-Art
Stiftgehäuse-Platine
- Bauform
Stecker, Einbau horizontal
- Anzahl Reihen
1
- Steckverbindersystem
wire-to-board
- Serie
MC
- Besonderheiten
geschlossen
- RM
5.08 mm
- Polzahl je Reihe
2
- Polzahl Gesamt
2
- Breite
10.75 mm
- Stift-Ø
1.2 mm
- Stiftform
Rechteckig
- Nennstrom
8 A
- Nennstrom - gerundet
8 A
- Inhalt
1 St.

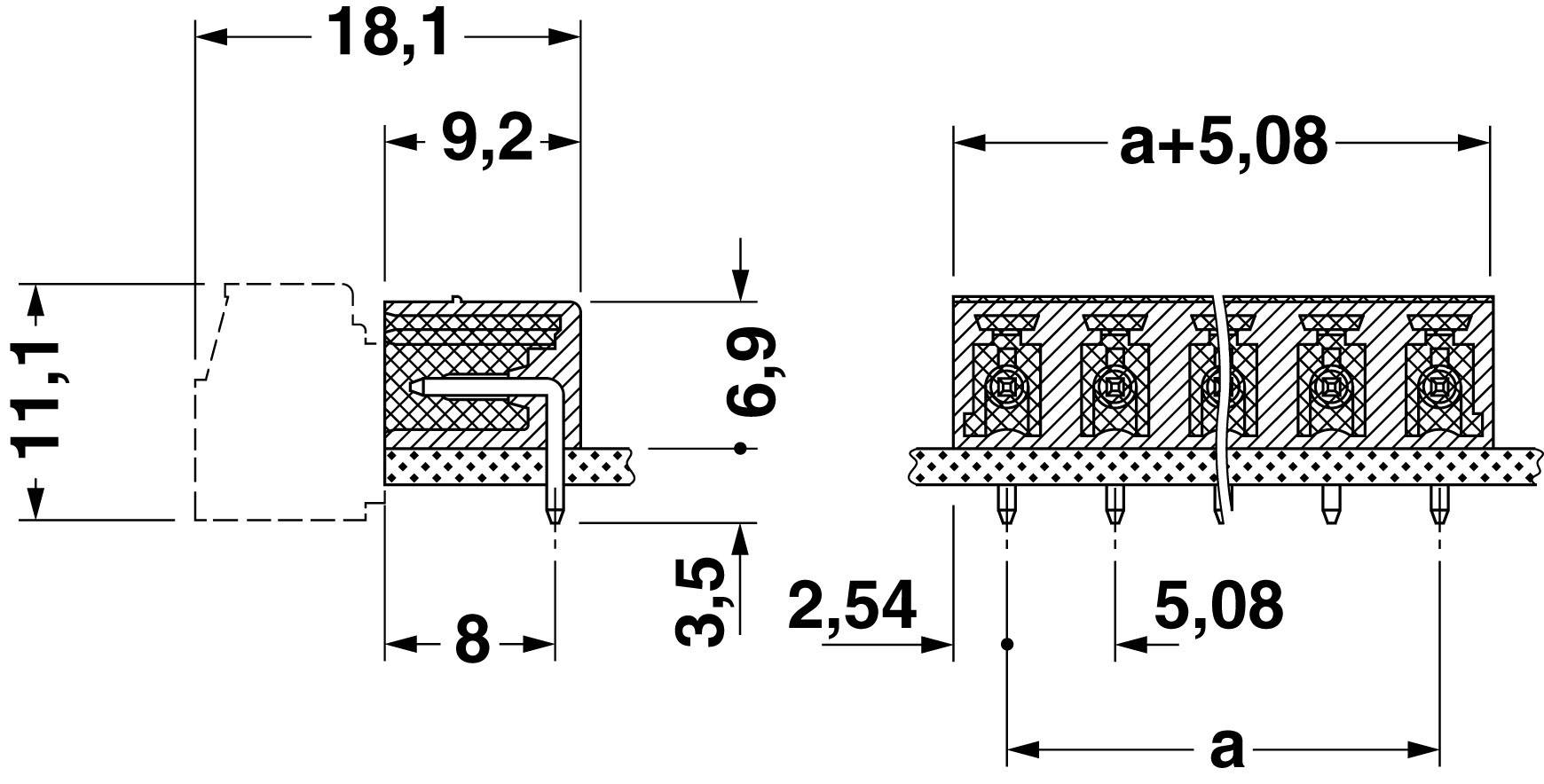

- Abm.
(L x B x H) 9.20 x 10.75 x 10.16 mm
- Anschluss
Print
- Betätigungsrichtung
Waagerecht zur Leiterplatte
- Gehäuse-Material
Polyamid
- Herst.-Teilenr.
1836189
- Herstellerfarbe
Grün
- Industrieverpackung
Ja
- Kontaktmaterial
Elektrolytkupfer
- Kontaktoberfläche Printseite
verzinnt
- Kontaktoberfläche Steckseite
verzinnt
- Nennspannung
320 V
- Höhe
10.16 mm
- Länge
9.20 mm
- Steckrichtung
Waagerecht zur Leiterplatte
- Typ
MC 1,5/ 2-G-5,08
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 743538 Phoenix Contact Stiftgehäuse-Platine MC Polzahl Gesamt 2 Rastermaß: 5.08 mm 1836189 1 St.
Datenblatt 743538 Phoenix Contact Stiftgehäuse-Platine MC Polzahl Gesamt 2 Rastermaß: 5.08 mm 1836189 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 743538 Phoenix Contact Stiftgehäuse-Platine MC Polzahl Gesamt 2 Rastermaß: 5.08 mm 1836189 1 St.
Beschreibung
MINI COMBICON-Einstöckige Grundgehäuse für Wellenlötprozesse, Raster 5,08 mm:
Geringe Bauhöhe der MC 1,5-Stecker-Familie, Großzügig bemessener Anschlussraum, Stiftleisten mit geringer Bauhöhe und kompakten Rastern, Individuelle Polkodierung durch Entfernen der Kodiernase und Stecken des Kodierprofils am Gehäuse. Steckrichtung parallel zur Leiterachse.
Geringe Bauhöhe der MC 1,5-Stecker-Familie, Großzügig bemessener Anschlussraum, Stiftleisten mit geringer Bauhöhe und kompakten Rastern, Individuelle Polkodierung durch Entfernen der Kodiernase und Stecken des Kodierprofils am Gehäuse. Steckrichtung parallel zur Leiterachse.
Ausführung
- Ausstattung: sonstige, 320 V, 4 kV, III, sonstige, grün, V0, -40..100 °C, sonstige
Lieferumfang
- Preis bezieht sich auf 1 Stück.
