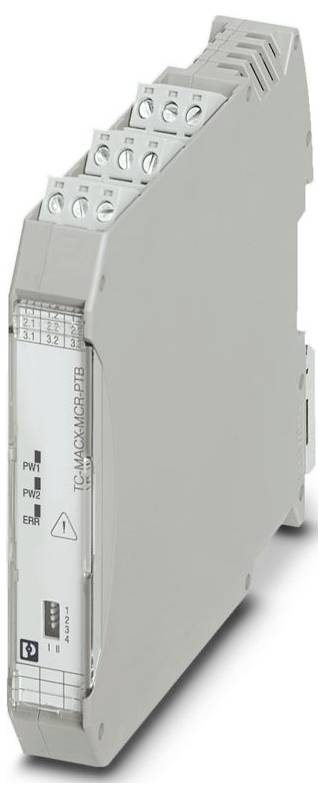

Phoenix Contact TC-MACX-MCR-PTB 2904673 Einspeise-/Fehlermeldemodul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
142,58 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
138,65 €
zzgl. MwSt.
Technische Daten
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 14
- Breite: 17,5 mm
- Höhe: 103,6 mm
- Tiefe: 113,7 mm
- Farbe: grau (RAL 7042)
- Material Gehäuse: PA 6.6
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -20 °C ... 60 °C (nur auf Termination Carrier)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: EN 61000-4-6
- Hinweis: Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Abisolierlänge: 7 mm
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- ATEX: ATEX
- Kennzeichnung: UL 61010 Listed;Class I, Div. 2, Groups A, B, C, D T5;Class I, Zone 2, Group IIC
- UL, USA / Kanada: UL, USA / Kanada
- Ausgangsspannung: Eingangsspannung - 0,7 V
- CE: CE
- Zertifikat: PxCIF21UKEX2904673X
- Signal: Signal
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Störabstrahlung: Störabstrahlung
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Störfestigkeit: EN 61000-6-2
- Schaltspannung maximal: 30 V AC/DC (2 A)
- Statusanzeige: 1 x LED rot (Fehler);2 x LED grün (PWR1 und PWR2)
- Benennung: Leitungsgeführte Störgrößen
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Kontaktausführung: 1 Wechsler
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
- Kontaktmaterial: AgSnO, hartvergoldet
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- Verpol- und Überspannungsschutz: ja
- Ausgangssignal Strom maximal: 2 A (Redundanzbereich)
- Tiefe NS 35/7,5: 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
- Eingangssignal Spannung: 19,2 V DC ... 30 V DC
- Schalten: Relais: Schalten: Relais
- Bewertungskriterium: A
- Produkt-Art
Einspeise-/Fehlermeldemodul
- Anzahl Relais Ausgänge max.
1
- Betriebsspannung min.
19.2 V/DC
- Betriebsspannungsbereich
19.2 V/DC (min)
- Höhe
103.6 mm
- Länge
113.7 mm
- Breite
17.5 mm
IP20
- Abm.
(L x B x H) 113.7 x 17.5 x 103.6 mm
- Herst.-Teilenr.
2904673
- Typ
TC-MACX-MCR-PTB
- Ausführung
TC-MACX-MCR-PTB 2904673
- Montageart (Details)
Tragschienenmontage
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
-20 °C
- Ex Zone
2
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673 Einspeise-/Fehlermeldemodul
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673 Einspeise-/Fehlermeldemodul
Beschreibung
Einspeise- und Fehlermeldemodul mit Schraubanschluss, nur für den Einsatz auf dem Termination Carrier, exklusive zugehörigem Tragschienen-Busverbinder
Lieferumfang
- Geliefert wird: Phoenix Contact Einspeise-Fehlermeldemodul TC-MACX-MCR-PTB, Verpackungseinheit: 1 Stk., EAN: 4046356892407
