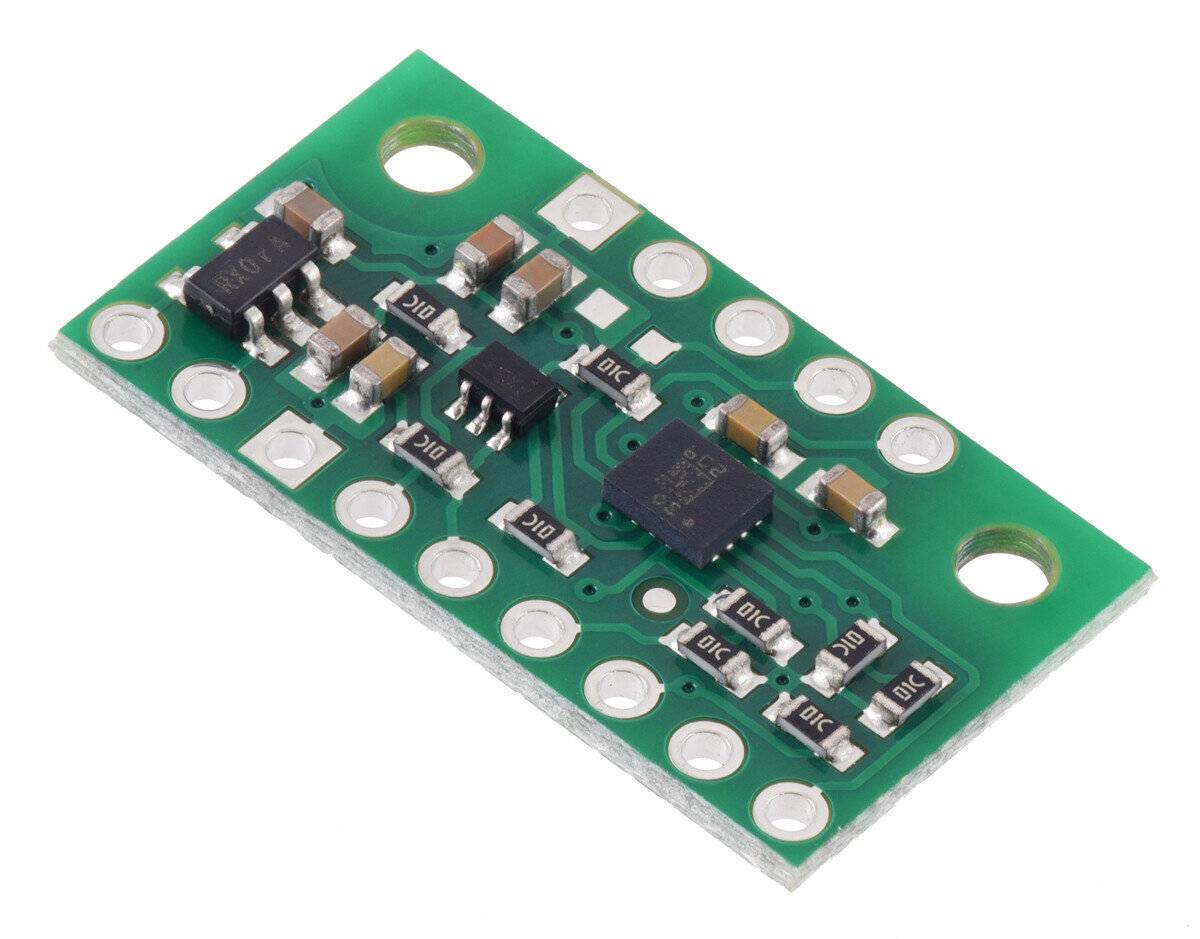

Pololu LSM6DSO 3D Accelerometer and Gyro Carrier with Voltage Regulator 2798

Der LSM6DSO vereint einen digitalen 3-Achsen-Beschleunigungsmesser und ein 3-Achsen-Gyroskop in einem einzigen Paket. Der Sensor liefert sechs unabhängige Beschleunigungs- und Drehratenmesswerte, deren Empfindlichkeiten in den Bereichen ±2g bis ±16g und ±125°/s bis ±2000°/s eingestellt werden können, verfügbar über I2C/I3C- und SPI-Schnittstellen. Diese LSM6DSO-Trägerplatine verfügt über einen 3,3V-Spannungsregler und integrierte Pegelumsetzer, die den Betrieb von 1,8V bis 5,5V ermöglichen. Der Pinabstand von 0,1Zoll erleichtert die Verwendung mit standardmäßigen lötfreien Steckplatinen und 0,1Zoll-Lochplatinen. Diese Platine ist eine kompakte (0,5Zoll x 0,9Zoll) Breakout-Platine für das Trägheitsmodul LSM6DSO von ST, das über einen 3-Achsen-Digital-Linearbeschleunigungsmesser und ein 3-Achsen-Digitalratengyroskop verfügt; Wir empfehlen daher, das LSM6DSO-Datenblatt (3 MB PDF) sorgfältig zu lesen, bevor Sie dieses Produkt verwenden. Der LSM6DSO ist ein großartiger IC, aber sein kleines Gehäuse erschwert die Verwendung für den typischen Studenten oder Bastler. Es arbeitet auch bei Spannungen unter 3,6V, was die Anbindung von Mikrocontrollern, die mit 5V betrieben werden, erschweren kann. Diese Trägerplatine behebt diese Probleme durch die Integration zusätzlicher Elektronik, einschließlich eines 3,3V-Spannungsreglers und Pegelverschiebungsschaltungen, während die Gesamtgröße gleich bleibt kompakt wie möglich. Das Board wird vollständig mit seinen SMD-Komponenten bestückt, einschließlich des LSM6DSO, wie im Produktbild gezeigt. Spezifikationen Abmessungen: 13x23x3mm Gewicht ohne Header-Pins: 0,6g Betriebsspannung: 1,8V bis 5,5V Versorgungsstrom: 1mA Ausgabeformat (I2C/SPI): Beschleunigungsmesser: ein 16-Bit-Messwert pro Achse Gyro: ein 16-Bit-Messwert pro Achse Empfindlichkeitsbereich (konfigurierbar): Beschleunigungsmesser: ±2, ±4, ±8 oder ±16g Gyro: ±125, ±245, ±500, ±1000 oder ±2000°/s Allgemeine Spezifikationen Schnittstelle:I2C/I3C, SPI. Schnittstelle gesteuert durch CS-Pin. Mindestbetriebsspannung:1,8 V Maximale Betriebsspannung:5,5 V Messbereich: ±2, ±4, ±8 oder ±16 g (Beschleunigungsmesser) ±125, ±250, ±500, ±1000 oder ±2000°/s (Gyro). Vom Benutzer konfigurierbar. Versorgungsstrom:1 mA
