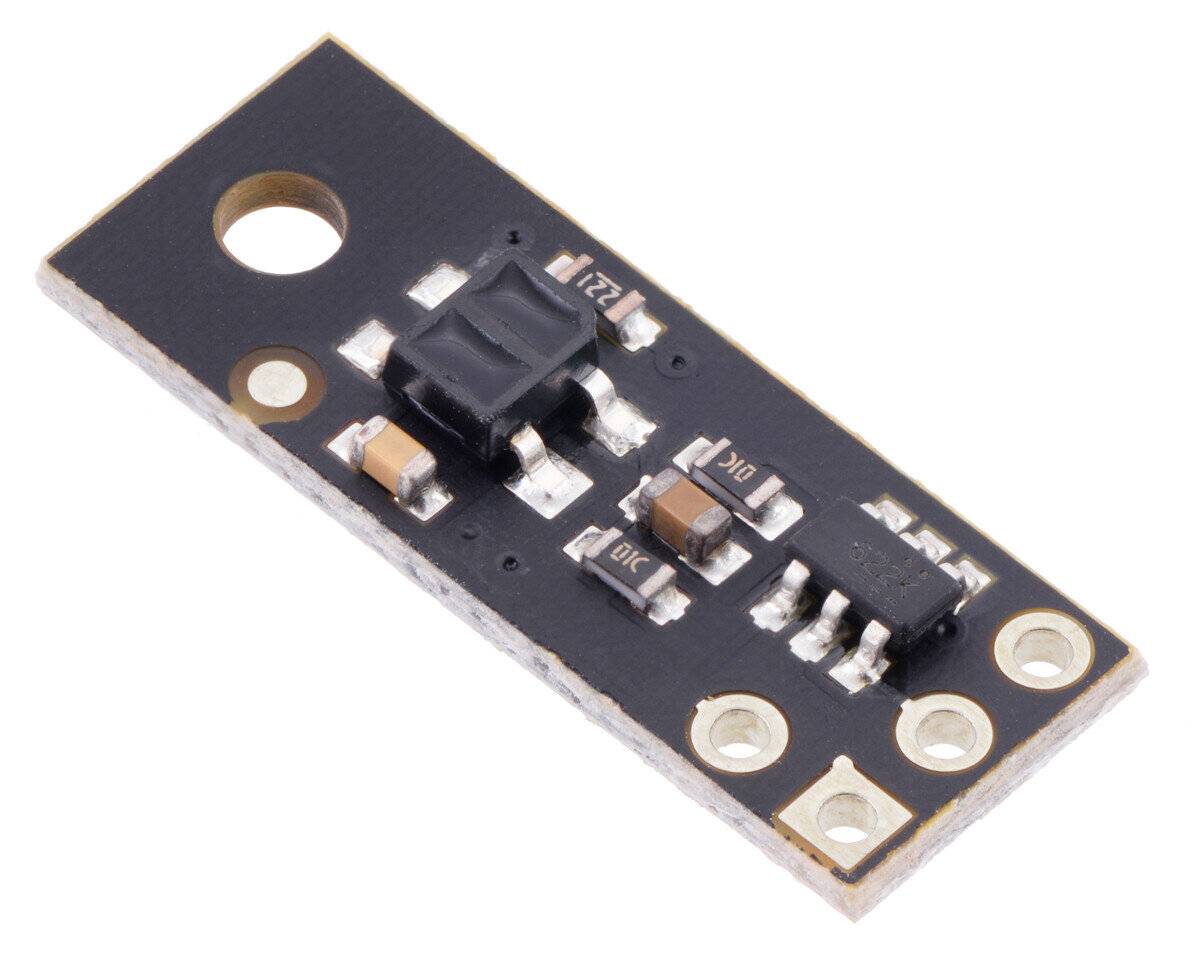

Pololu QTR-MD-01RC Reflectance Sensor: 1-Channel, 7.5mm Wide, RC Output

Überblick
Dieses IR-LED/Fototransistor-Paar eignet sich hervorragend zur präzisen Erkennung von Änderungen des Reflexionsgrades (wie z.B. Linienerkennung). Es arbeitet von 2,9 V bis 5,5 V und bietet eine dimmbare Helligkeitsregelung unabhängig von der Versorgungsspannung. Im Allgemeinen gilt: Je näher das Objekt, desto höher ist der Kontrast zwischen hellen und dunklen Messwerten, aber Objekte mit hoher Reflexion sind in der Regel bis etwa 30 mm hinaus erkennbar. Diese Version verfügt über einen herkömmlichen QTR-Sensor ohne Linsen.
Spezifikationen

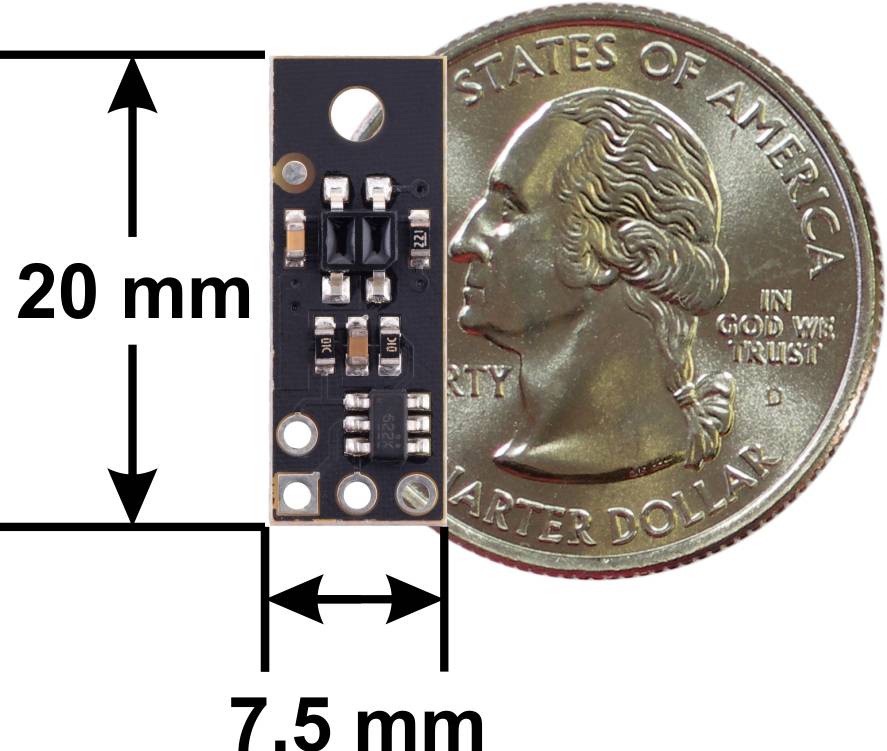

- Dimensionen: 7,5 x 20,0 x 2,5 mm
- Betriebsspannung: 2,9 V bis 5,5 V
- Sensortyp: QTR
- Sensoranzahl: 1
Sensoranzahl - LED-Strom bei voller Helligkeit: 30 mA (unabhängig von der Versorgungsspannung)
- Maximalstrom der Karte: 32 mA
- Ausgabeformat: digitales E/A-kompatibles Signal, das als zeitgesteuerter hoher Impuls gelesen werden kann
- Optimaler Messabstand: 5 mm
- Maximaler empfohlener Messabstand: 30 mm
- Gewicht: 0,35 g
Dimensionen
- Größe:7,5 x 20,0 x 2,5 mm
- Gewicht:0,35 g
Allgemeine Spezifikationen
- Maximaler Bereich:30 mm
- Optimaler Bereich:5 mm
- Mindestbetriebsspannung:2,9 V
- Maximale Betriebsspannung:5,5 V
- LED-Strom:30 mA1
- Spitzenwellenlänge:940 nm
- Maximale Stromaufnahme:32 mA2
- Sensortyp:QTR
- Sensoranzahl:1
- Ausgabeart:RC (messbar durch digitale E/A)
Notizen:
- 1.kann dynamisch auf eine von 32 verfügbaren Dimmstufen reduziert werden.
- 2.mit allen LEDs bei maximaler Helligkeitseinstellung.
- 3.Anmerkung: dies unterscheidet nicht zwischen den A- und RC-Ausgabearten.
