PQ Plus UMD 707RCM Universalmessgerät
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
802,52 €
3
2% = 19,55 €
782,97 €
5
3% = 26,07 €
776,45 €
10
4% = 32,60 €
769,92 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (802,52 € / Stück)
802,52 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

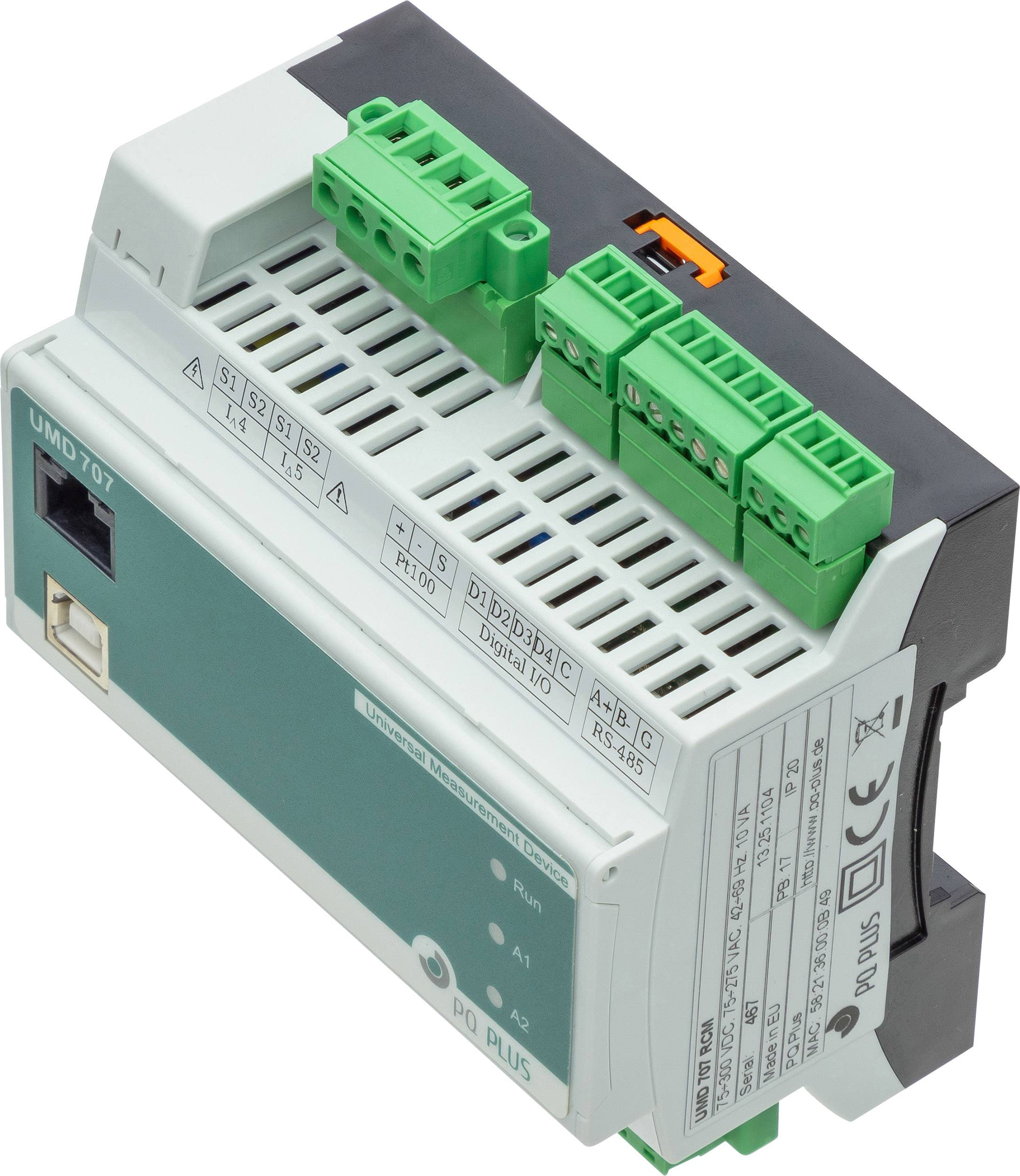

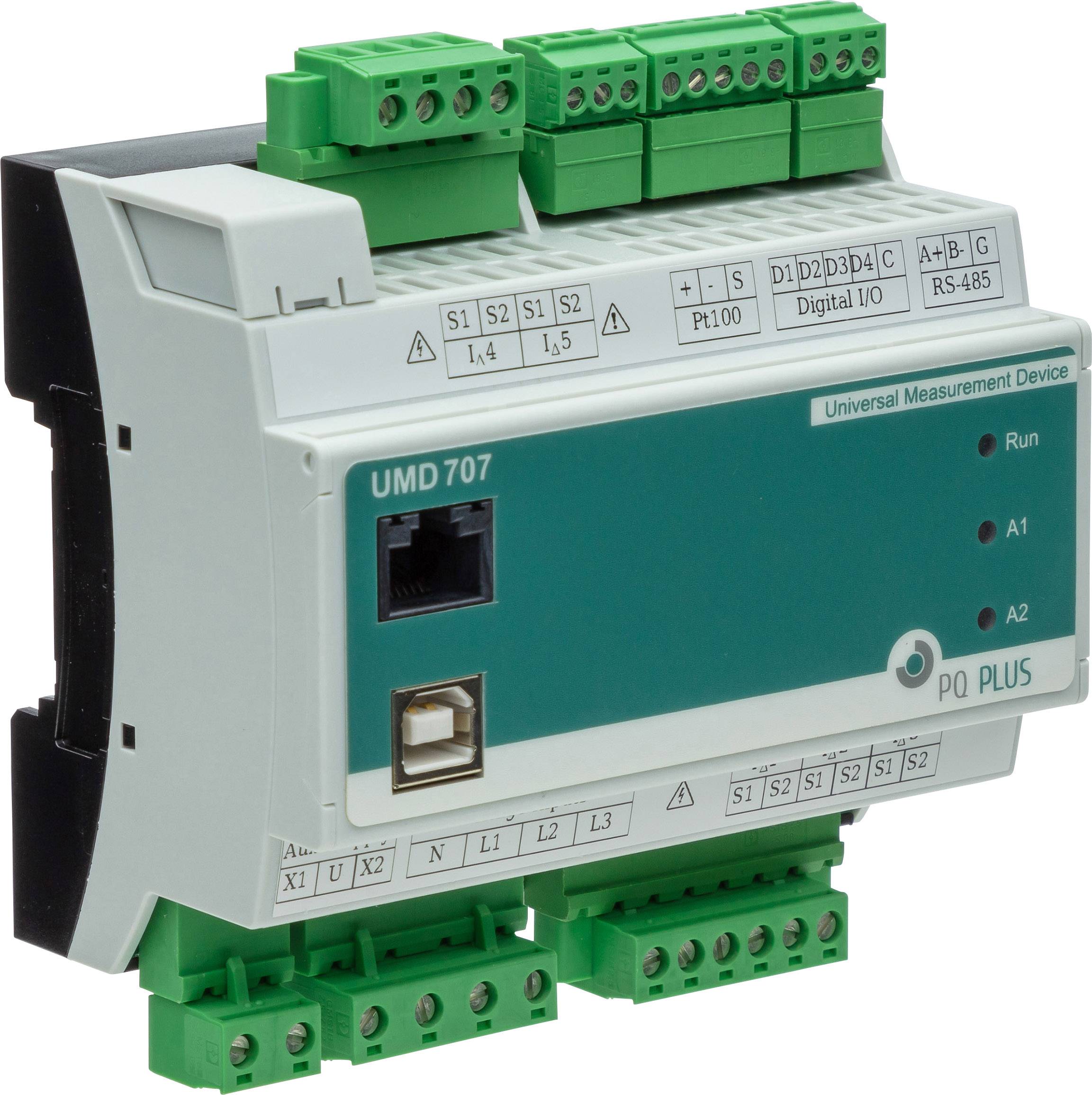

UMD 707RCM Universalmessgerät-Hutschienenmontage
- Schnittstellen: RS485, Ethernet, Front-USB
- 4 digitale Ein- / Ausgänge
- LCD
- Speicher: 512 MB
- 3 Spannungs-, 5 Differenzstromeingänge
- 1 PT100 Eingang
- Harmonische je Ordnung 1 - 128 für U/I
- In Verbindung mit Modul PQ S: Messung und Aufzeichnung der Netzqualität nach DIN EN 50160
Technische Daten
- Produkt-Art
Universalmessgerät
- Messfunktion
Strom
- Messbereich (min.)
5 V
- Typ
UMD 707RCM
- Messbereich (max.)
1470 V
- Display-Technologie
LCD
IP20
- Einbau-Breite
107 mm
- Einbauhöhe
90 mm
- Abm.
(L x B x H) 58 x 107 x 90 mm
- Einbautiefe
58 mm
- Messkategorie
CAT III 300 V
- Breite
107 mm
- Höhe
90 mm
- Länge
58 mm
- Schnittstellen
Ethernet Modbus TCP
Dokumente & Downloads
Datenblatt
Datenblatt 2143168 PQ Plus UMD 707RCM Universalmessgerät
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2143168 PQ Plus UMD 707RCM Universalmessgerät
Beschreibung
Das UMD 707RCM ist ein kompaktes High-End Fehlerstrommessgerät zur Montage auf der DIN Hutschiene. Es misst 5-kanalig Fehlerströme (Typ A) und die Spannungsqualität (Oberschwingungen bis zur 128. Harmonischen; Spannungseinbrüche 40 μsec). Die Messung erfolgt über die RCM-CT Fehlerstromwandler. Das Gerät besitzt einen großen 512 MB Speicher. Über die Ethernet-Schnittstelle kann auf das Gerät zugegriffen werden und über den dazugehörigen Webserver können Live-Messwerte über den Webbrowser betrachtet werden. Damit sind auch Internetprotokolle wie NTP einlesbar. Es lassen sich SPS-Systeme und Gebäudeleitsysteme einfach über
Modbus TCP anbinden. Digitale Ein-/Ausgänge und eine serielle RS485-Schnittstelle sind integriert. Mit dem Firmware-Modul GO werden Oszilloskopfunktionen für Spannung aktiviert und Triggersignale für Grenzwertereignisse eingestellt. Ausserdem ist ein PT100 Eingang vorhanden.
Modbus TCP anbinden. Digitale Ein-/Ausgänge und eine serielle RS485-Schnittstelle sind integriert. Mit dem Firmware-Modul GO werden Oszilloskopfunktionen für Spannung aktiviert und Triggersignale für Grenzwertereignisse eingestellt. Ausserdem ist ein PT100 Eingang vorhanden.
Ausführung
- Messung:
- Spannung (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 Kl. 0,05
- Strom Idiff Kl. 0,05, Leistung Wirk-/Blindleistung Import/Export pro Phase L1; L2; L3; pro Tarif T1; T2; T3
- Wirkleistung P1; P2; P3; PN; 3P Import; Export Kl. 0,1
- Blindleistung Q1, Q2, Q3; QN; 3Q Kl. 1
- Scheinleistung S1; S2 ; S3; SN; 3S Kl. 0,2
- Harmonische Verzerrungsleistung D1; D2; D3; DN
- Leistungsfaktor cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl. 0,5
- Symmetrie ja
- Oberschwingung Spannung THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 Kl. 1
- Oberschwingung Strom THDI1; THDI2; THDI3; THDIN Kl. 1
- Harmonische je Ordnung 1. bis 128. für U/I
- Klirrfaktor U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
- Frequenz 40...70 Hz Kl. 0,02
- Wirkarbeit 4 Quadranten Messung Import/ Export pro Phase; pro Tarif; Gesamt Kl. 0,2s
- Blindarbeit 4 Quadranten Messung Import/ Export pro Phase; pro Tarif; Gesamt Kl. 2
- Flicker P st; P it Kl. 2
- Datenlogger:
- Speicher (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status I/O
- Energie Wirk-/Blindleistung Import/Export pro Phase L1; L2; L3; pro Tarif T1; T2; T3
- Spannungseinbrüche Option: PQ S
- Oszillogrammfunktion Option: GO
- weitere Funktionen:
- Alarme Logik
- Grenzwerte für Über-/Unterschreitung
- Digitale I/O 4 Digitale Ein-/Ausgänge, 100 V AC/DC, 100 mA;Analoge I/O 1x PT100
- Speicher 512 MB Flash
- Aufzeichnungsintervall sec; min; h; Tage; Monat; Jahr
- Kommunikation:
- RS485 Modbus
- Ethernet 100 MBit/s
- USB
- Elektrischer Anschluss:
- Versorgungsspannung U:85...275 V AC U:20...50 V AC / 20...75 V DC
- Leistungsaufnahme 10 VA/5 W
- Überspannungskategorie CAT III/300 V
- Messbereiche:
- Mess-Spannung 5..1470 V AC
- Überlast 2,21 kV LN/1s 1300 V AC U//N dauernd
- Impedanz 3,9 MOhm
- Eingangssignal X/1//5 A; RCM
- Überstrom 3x In (max. 70 A/1s)
- Abtastrate 28,8 kHz
- Umgebungsbedingungen:
- Temperaturbereich Betrieb T:-20°C...60°C
- Temperaturbereich Lager T:-30°C...88°C
- Elektromagnetische Verträglichkeit:
- Abstrahlung EN 61000-4-2...-3...-4...-5...-6...-11
- Einstrahlung EN 55011 Kl. A, EN 55022 Kl. A
- Schutzart: IP20
- Maße:
- BxHxT (mm) 107x90x58
Lieferumfang
- UMD 707RCM
- ENVIS Basic
