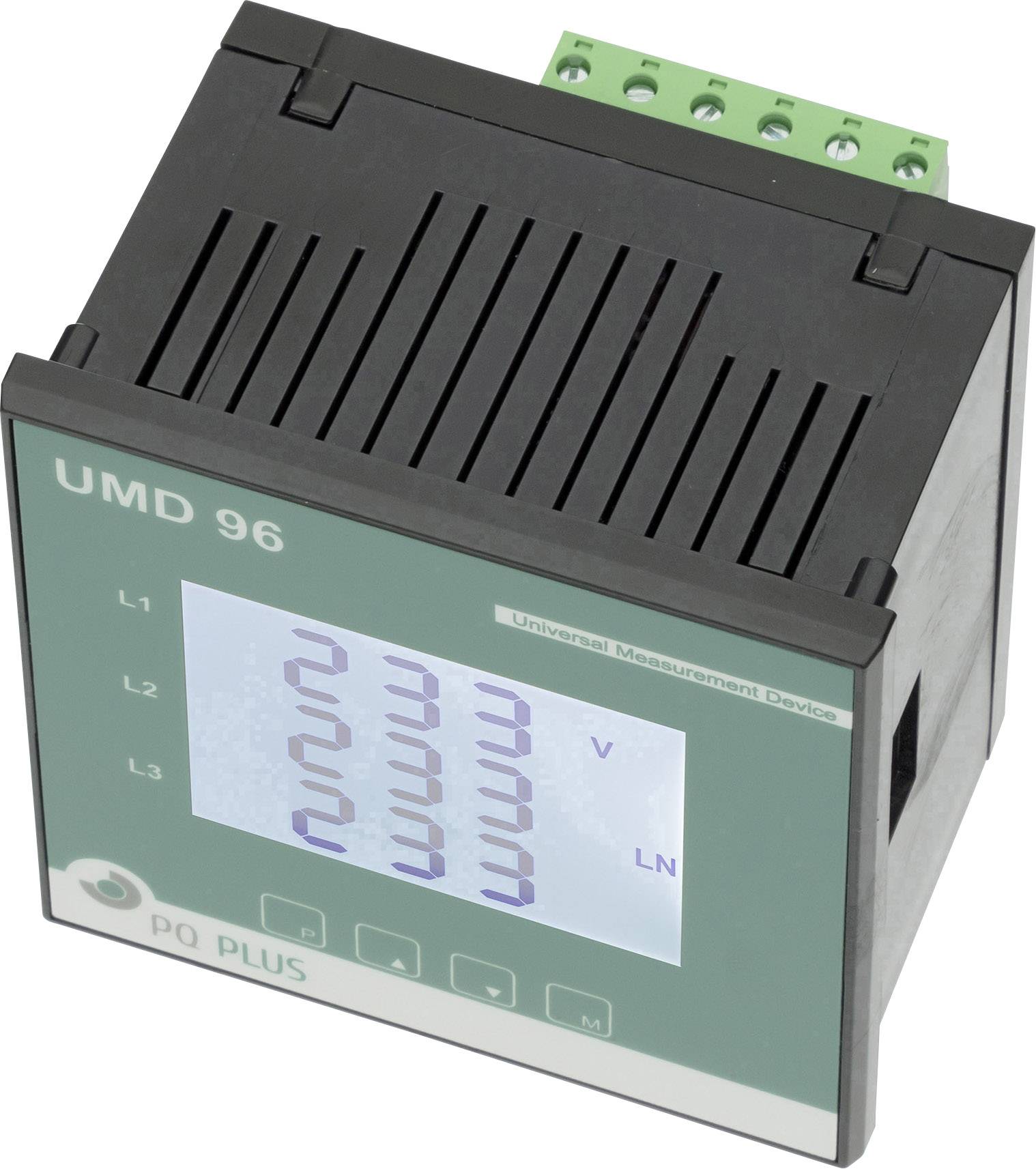

PQ Plus UMD 96M Digitales Einbaumessgerät
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
256,30 €
3
2% = 6,24 €
250,06 €
5
3% = 8,33 €
247,97 €
10
4% = 10,41 €
245,89 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (256,30 € / Stück)
256,30 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Universalmessgerät - Schalttafeleinbau - UMD Serie M-Bus
- 4 Quadrantenmessung;LED beleuchtetes Display;Integrierte OS Messung bis 50. Harmonische U/I;4 Bedientasten;M-Bus
Technische Daten
- Versorungsspannung:90 - 275 V AC 80 - 350V DCMessspannung:8 - 620V LL
- Produkt-Art
Digitales Einbaumessgerät
- Messfunktion
Spannung AC
Strom
Leistung
Frequenz
- Typ
UMD 96M
- Display-Technologie
LCD
IP40 (Front)
- Einbau-Breite
92 mm
- Einbauhöhe
92 mm
- Betriebsspannung
230 V/AC
- Abm.
(L x B x H) 58 x 96 x 96 mm
- Gewicht
400 g
- Betriebsspannung max.
275 V/AC
350 V/DC
- Betriebsspannung min.
90 V/AC
80 V/DC
- Einbautiefe
80 mm
- Messkategorie
CAT III 300 V
- Breite
96 mm
- Höhe
96 mm
- Länge
58 mm
- Anschlüsse
Schraubklemmen
- Stellen
3
- Anzeige (Details)
3-zeilig
- Einbaumaße
96 x 96 mm
- Spannungs-Versorgung (Details)
230 V/AC
Dokumente & Downloads
Datenblatt
Datenblatt 1534220 PQ Plus UMD 96M Digitales Einbaumessgerät
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1534220 PQ Plus UMD 96M Digitales Einbaumessgerät
Beschreibung
Das UMD 96M ist ein leistungsfähiges Fronttafeleinbaumessgerät (96x96mm) und ersetzt alle Analogmessgeräte. Es misst 3-phasig Strom und Spannung im 6-Quadranten-Betrieb in Klasse 0,2 und damit die Arbeit in Klasse 0,5s sowie alle üblichen Netzgrößen, z.B. Oberschwingungen bis zur 50sten Harmonischen. Es kann über Stromwandler mit N/5A und N/1A gemessen werden. Das Universalmessgerät besitzt ein beleuchtetes, großes und gut ablesbares digitales Display. Über 4 Funktionstasten wird es komfortabel bedient. Intern ist ein PT100 Fühler integriert. Es wird in 400V Netzen eingesetzt. Das UMD 96M besitz einen digitalen Eingang, 2 digitale Ausgänge. und eine Schnittstelle mit M-Bus Mit der Software ENVIS wird das Gerät parametriert bzw. visualisiert. Die ENVIS in der Variante Basic ist kostenfrei im Lieferumfang enthalten.
Ausführung
- 4 Funktionstasten
- Schnittstelle M-Bus
- intergrierter Pt100 Fühler
- 1 Digitaler Eingang
- 2 Digitale Ausgänge
Lieferumfang
- Universalmessgerät UMD + Software ENVIS Basic (Parametrier- und Auswertesoftware).
