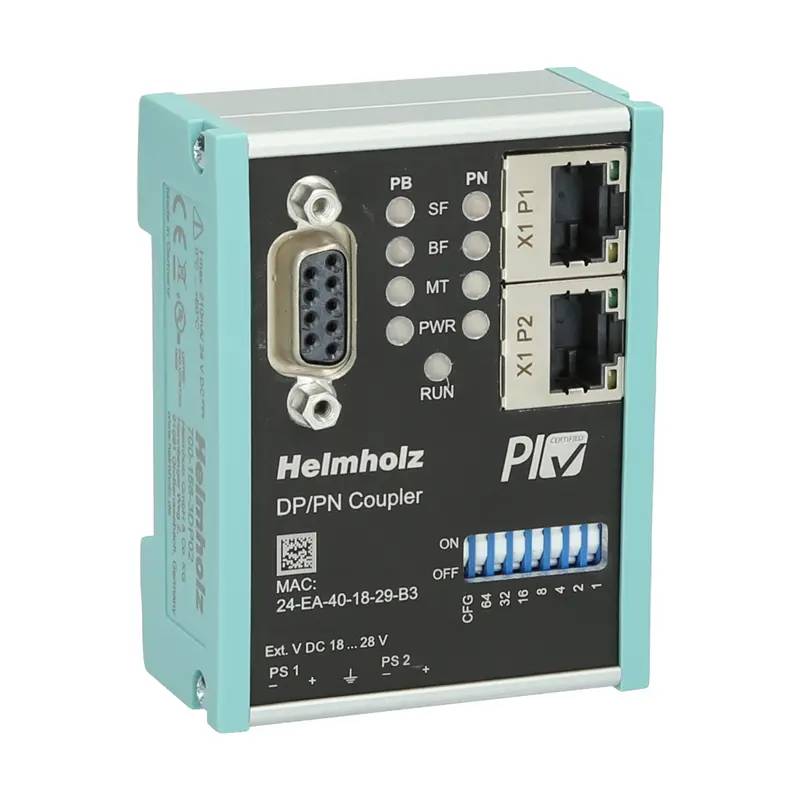

PROFINET Koppler DP/PN Helmholz 700-158-3DP02

PROFINET Koppler DP/PN
Schnittstellen: PROFINET (X1) / PROFIBUS
Übertragungsrate PROFINET: max. 100 Mbit/s vollduplex
Übertragungsrate PROFIBUS: max. 12 Mbit/s
E/A-Abbildgröße: max. 244 Byte Eingangs-/Ausgangsdaten
Anzahl projektierbarer Slots: 16
Medienredundanz (MRP-Client)/automatische Adressierung/Topologieerkennung (LLDP
DCP)/Diagnosealarme/PROFINET Conformance Class B
Anschluss: 2 x RJ45 (integrierter Switch)/D-Sub 9-Buchse
Statusanzeige: 9 x LEDs
Spannungsversorgung: 18...30 V DC
Maße (B x H x T): 84 x 76 x 35 mm



PROFINET Koppler DP/PN 700-158-3DP02 ermöglicht die Anbindung von PROFIBUS an PROFINET und somit eine Datenübertragung zwischen einem PROFINET-Controller und PROFIBUS-Master. Die Einbindung erfolgt mittels einer GSD-Datei. Bis zu 244 Bytes Ein- und Ausgangsdaten können übertragen werden und es stehen bis zu 16 projektierbare Slots zur Verfügung. Zu den Features des PROFINET Kopplers DP/PN 700-158-3DP02 zählen Medienredundanz (MRP-Client), automatische Adressierung, Topologieerkennung (LLDP, DCP), Diagnosealarme, PROFINET Conformance Class B. Der Anschluss des Gateways mit einer Spannungsversorgung von 18 bis 30 V DC erfolgt für PROFINET (X1) über zwei RJ45 Ports und für PROFIBUS über eine Sub-D 9-Buchse.
