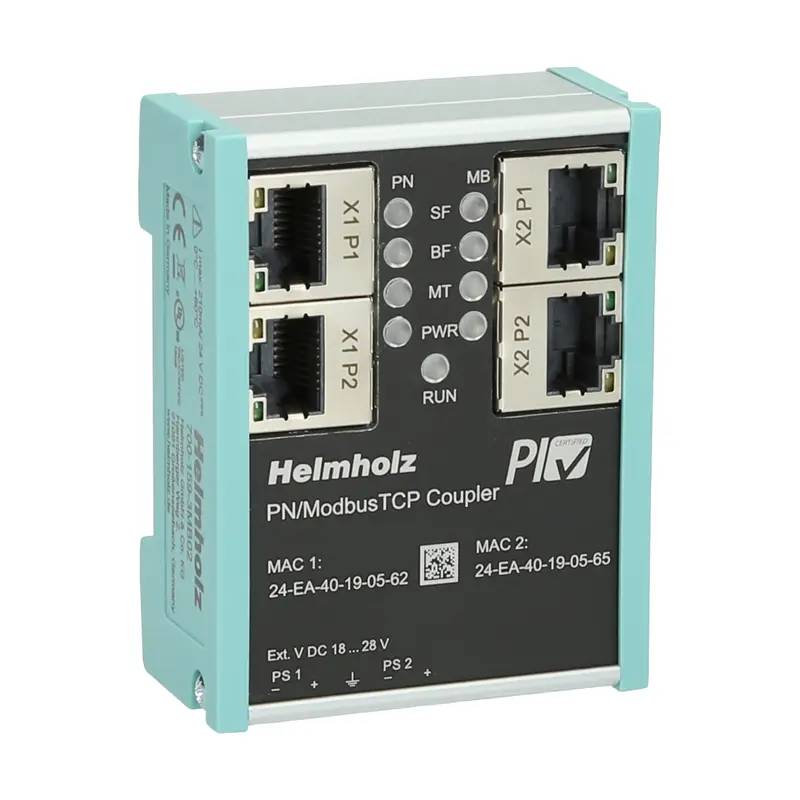

PROFINET-Koppler PN/ModbusTCP Helmholz 700-159-3MB02

PROFINET-Koppler PN/ModbusTCP
Schnittstellen: PROFINET (X1)/ PN/ModbusTCP (X2)
Übertragungsrate PROFINET: bis 100 Mbit/s vollduplex
Übertragungsrate ModbusTCP: 10/100 Mbit/s vollduplex
E/A-Abbildgröße PROFINET: max. 1.024 Bytes
E/A-Abbildgröße ModbusTCP: 65536 Coils/Eingänge/Register
Anzahl projektierbarer Slots: 300
Medienredundanz (MRP-Client)/automatische Adressierung/Topologieerkennung (LLDP
DCP)/Diagnosealarme/PROFINET Conformance Class B
Anschluss: 4 x RJ45 (integrierte Switche)
Statusanzeige: 9 x LEDs
Spannungsversorgung: 18...30 V DC
Maße (B x H x T): 84 x 76 x 35 mm



PROFINET-Koppler PN/ModbusTCP 700-159-3MB02 ermöglicht die Integrierung eines PROFINET-Netzwerks mit einem ModbusTCP Netzwerk und somit eine Datenübertragung zwischen einem PROFINET-Controller und ModbusTCP Teilnehmern. Die Einbindung erfolgt mittels einer GSDML-Datei. Es können bis zu 1.024 Bytes Ein- und Ausgangsdaten übertragen werden. Für Ein- und Ausgangs-Module stehen bis zu 300 Slots zur Verfügung über die die PROFINET-Daten mit dem ModbusTCP Coils, Inputs und Registern (E/A-Abbild Größe 65536) beliebig verbunden werden können. Zu den Vorteilen des PROFINET-Kopplers PN/ModbusTCP 700-159-3MB02 zählen Medienredundanz (MRP-Client), automatische Adressierung, Topologieerkennung (LLDP, DCP), Diagnosealarme, PROFINET Conformance Class B. Der Anschluss des Gateways mit einer Spannungsversorgung von 18 bis 30 V DC erfolgt über je zwei RJ45 Ports pro Schnittstelle (X1 und X2).
