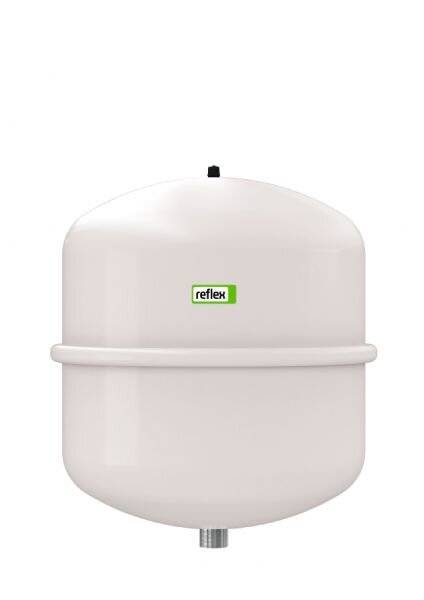

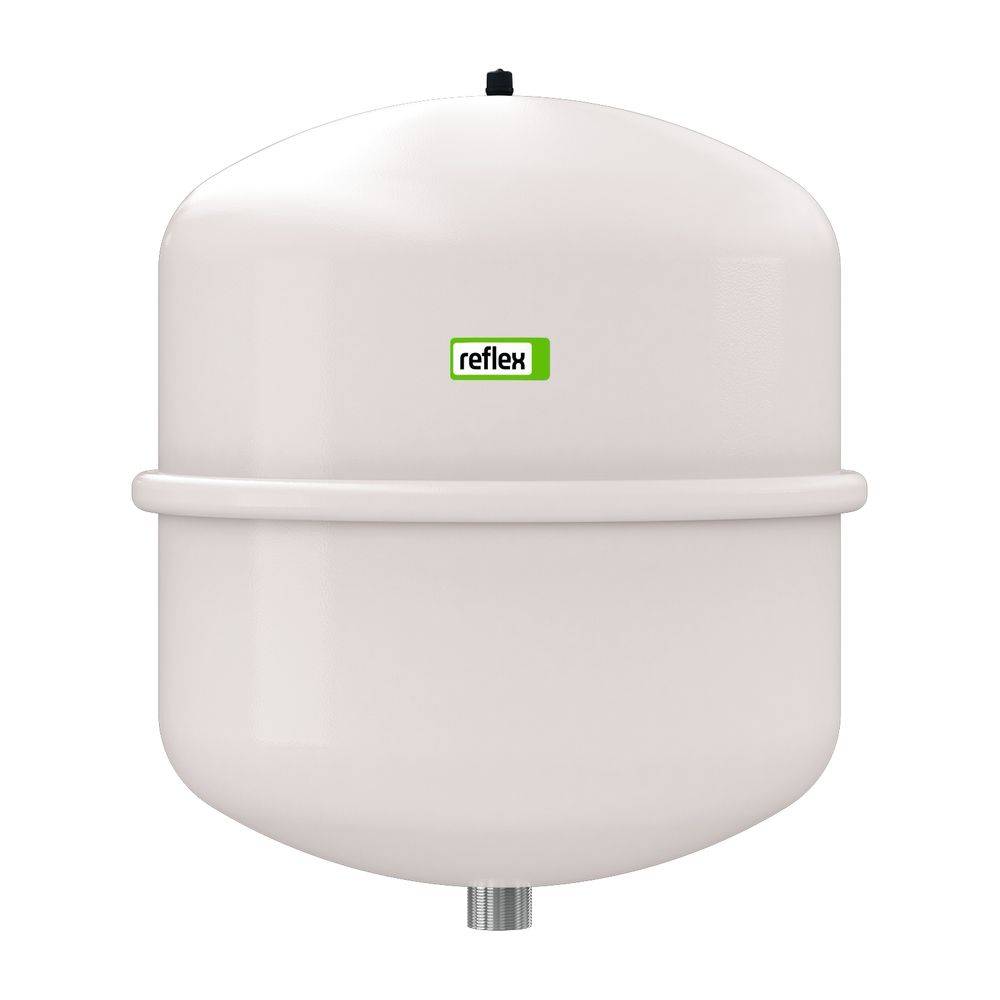

Reflex Ausdehnungsgefäß N MAG 25, 25L, 4 bar, Halbmembran, Weiß

Der Reflex Reflex N Ausdehnungsgefäß MAG 25 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 25 Litern und einem maximalen Betriebsdruck von 4 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und verfügt über eine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran aus SBR, die sich durch hohe Verschleißfestigkeit auszeichnet. Das Gefäß ist in Weiß gehalten und für den vertikalen Einbau vorgesehen.
Wie ist das Reflex N Ausdehnungsgefäß konstruiert und wofür wird es eingesetzt?Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die fest eingebaute Halbmembran teilt das Gefäß in einen Wasser- und einen Gasraum mit Polster und sorgt durch gleichmäßig-symmetrische Belastung für eine hohe Lebensdauer. Es ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen geeignet und kann mit Frostschutzmitteln in einer Konzentration von 25 bis 50 % betrieben werden. Eine Verwendung mit Leitungswasser ist nicht vorgesehen.

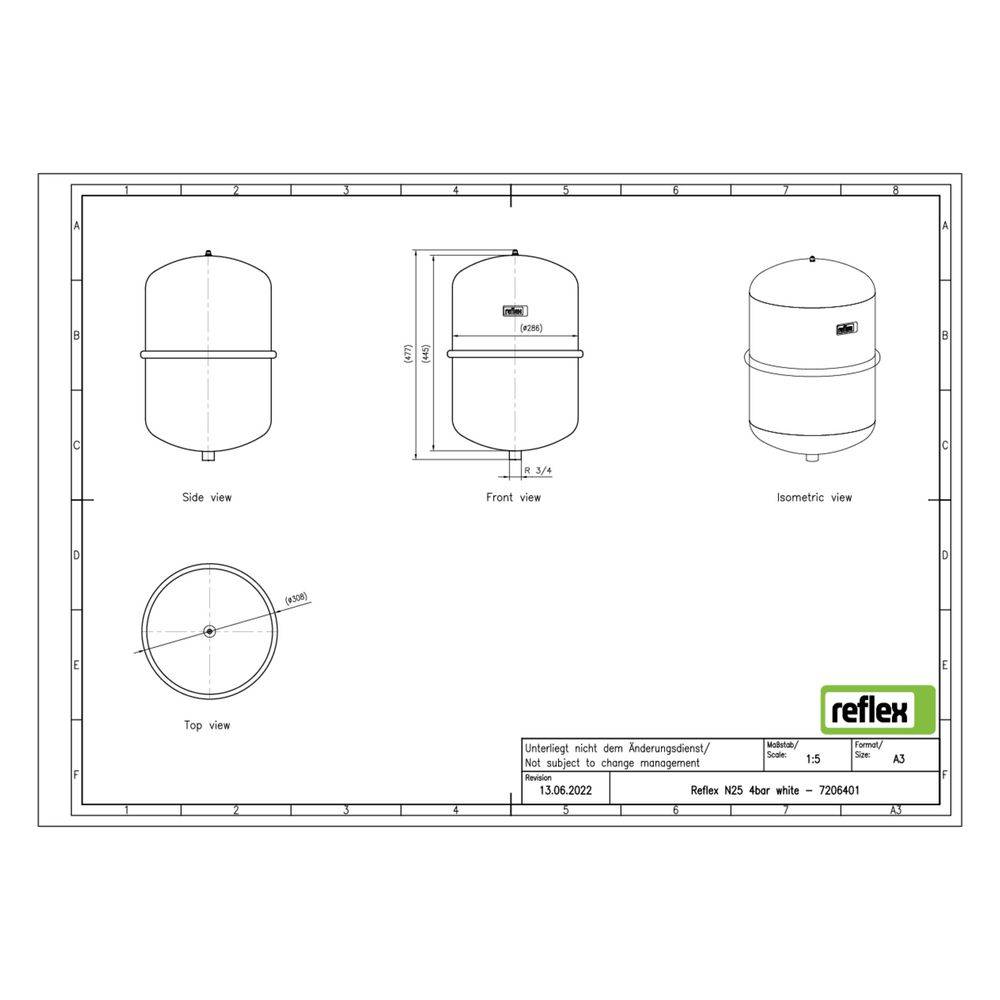

Welche technischen Eigenschaften und Anschlüsse bietet das Ausdehnungsgefäß?Das Gefäß hat eine Bauhöhe von 477 mm, einen Durchmesser von 308 mm und ist für die vertikale Platzierung ausgelegt. Es verfügt über einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Der Vordruck beträgt 1,5 bar, der maximale Arbeitsdruck 4 bar. Die maximal zulässige Systemtemperatur liegt bei 120 °C, die maximale Mediumtemperatur im Dauerbetrieb zwischen -10 °C und 70 °C.
Welche Ausstattungsmerkmale sind vorhanden?Das Reflex N Ausdehnungsgefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die Korrosionsschutz bietet. Es ist nicht mit Sicherheitsventil, Manometer, Befestigungsmaterial, Füßen oder fester Wandstütze ausgestattet. Die Membran ist nicht austauschbar.
Technische Daten
Nennvolumen: 25 l
Maximaler Betriebsdruck: 4 bar
Vordruck: 1,5 bar
Bauhöhe: 477 mm
Durchmesser: 308 mm
Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
Rohraußendurchmesser Anschluss: 26,9 mm
Maximale Systemtemperatur: 120 °C
Maximale Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
Max. Glykol-Mischung: 50 %
Membranmaterial: SBR
Farbe: Weiß

Das Reflex Reflex N Ausdehnungsgefäß MAG 25 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlwassersysteme. Mit einem Nennvolumen von 25 Litern und einem maximalen Betriebsdruck von 4 bar ist es für vielfältige Anwendungen geeignet. Die langlebige Epoxidharzbeschichtung und die verschleißfeste Halbmembran sorgen für eine zuverlässige Funktion über lange Zeiträume.
