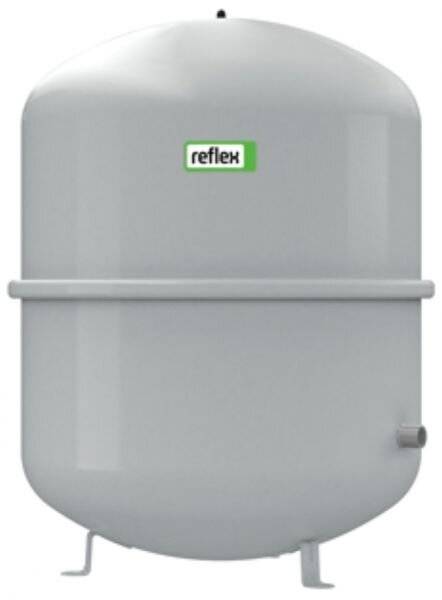

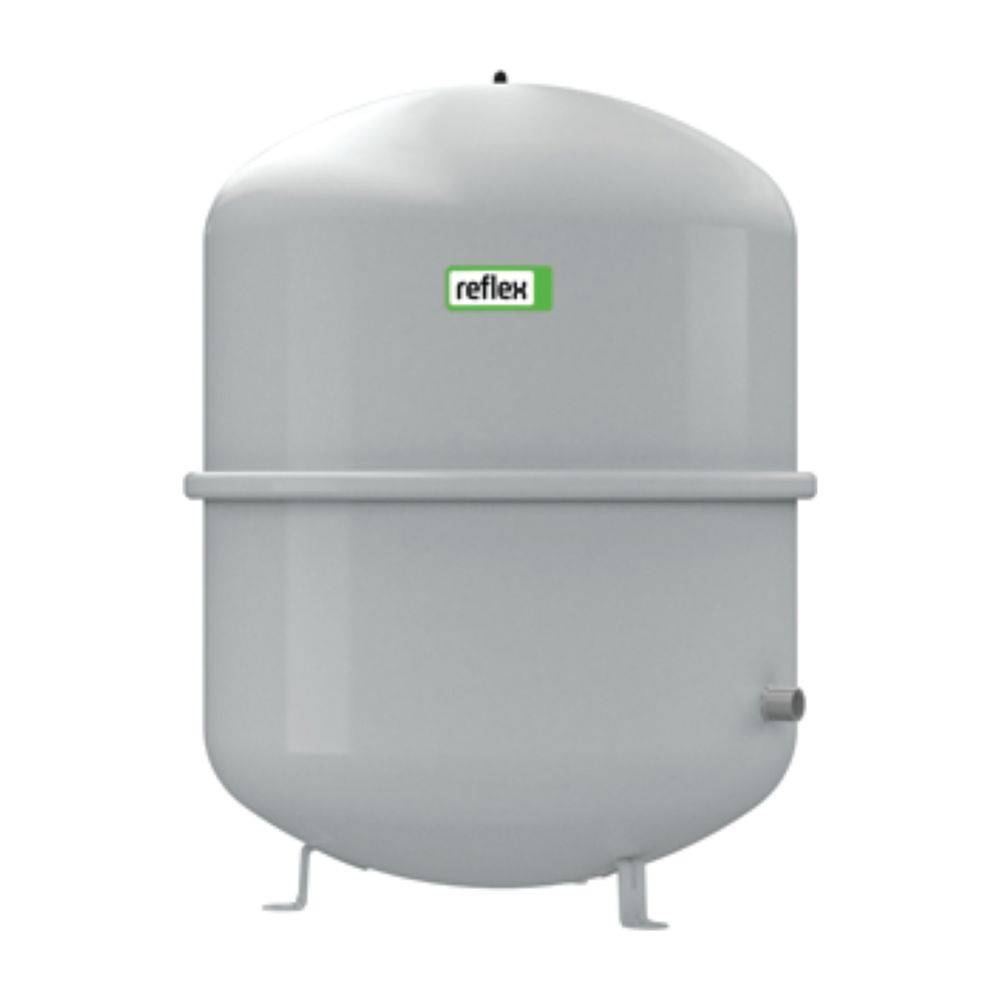

Reflex Ausdehnungsgefäß N MAG 50, 50L, 6 bar, stehend, Halbmembran, Grau

Der Reflex Reflex N Ausdehnungsgefäß MAG 50 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 50 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran aus, die eine gleichmäßig-symmetrische Belastung ermöglicht. Das stehend platzierbare Gefäß ist in Grau gehalten und eignet sich für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusätzen zwischen 25 und 50 Prozent.
Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?Das Reflex N Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es verfügt über eine fest eingebaute Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran ist nicht tauschbar, hat sich jedoch aufgrund ihrer symmetrischen Belastung als sehr verschleißfest erwiesen. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion und sorgt für eine lange Lebensdauer.
Für welche Anwendungen und Medien ist das Ausdehnungsgefäß geeignet?Das Reflex N MAG 50 ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen ausgelegt. Es ist geeignet für Zentralheizungen und Kühlsysteme, die mit Frostschutzmitteln in einer Konzentration von mindestens 25 bis maximal 50 Prozent betrieben werden. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen. Die zulässige Systemtemperatur liegt bei maximal 120 °C, die maximale Betriebstemperatur bei 70 °C, und der zulässige Arbeitsdruck beträgt bis zu 6 bar.

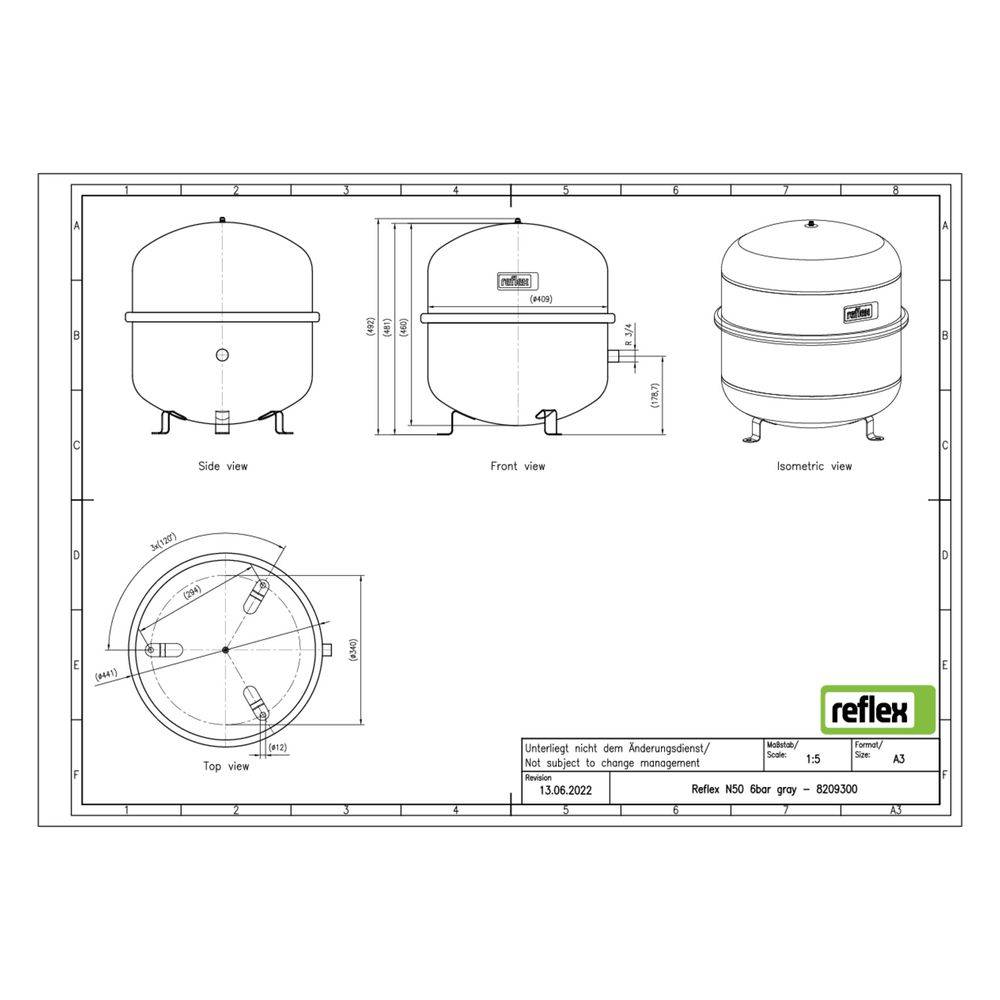

Wie ist das Ausdehnungsgefäß installiert und welche Anschlussmöglichkeiten gibt es?Das Gefäß ist stehend zu platzieren und verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Es ist mit Füßen ausgestattet, die eine stabile Aufstellung ermöglichen. Das Kippmaß beträgt 657 mm, die Bauhöhe 487 mm und der Durchmesser 441 mm. Das Ausdehnungsgefäß ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet.
Welche technischen Betriebsbedingungen sind zu beachten?Das Ausdehnungsgefäß ist für den Dauerbetrieb bei Mediumtemperaturen von minus 10 bis 70 °C ausgelegt. Der Vordruck beträgt 1,5 bar. Es ist für Frostschutzmittelzusätze von bis zu 50 Prozent geeignet und nicht für Leitungswasser vorgesehen.
Technische Daten
Nennvolumen: 50 l
Maximaler Betriebsdruck: 6 bar
Vordruck: 1,5 bar
Bauhöhe: 487 mm
Durchmesser: 441 mm
Kippmaß: 657 mm
Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
Werkstoff Membran: SBR
Max. Glykol-Mischung: 50 %
Max. Systemtemperatur: 120 °C
Max. Betriebstemperatur: 70 °C
Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
Platzierung: stehend, vertikal

Das Reflex Reflex N Ausdehnungsgefäß MAG 50 überzeugt durch seine robuste Konstruktion mit langlebiger Epoxidharzbeschichtung und verschleißfester Halbmembran. Mit einem Nennvolumen von 50 Litern, einem maximalen Betriebsdruck von 6 bar und einem Vordruck von 1,5 bar ist es optimal für den Einsatz in geschlossenen Heiz- und Kühlsystemen geeignet und ermöglicht eine zuverlässige Druckkompensation bei Temperaturen bis 70 °C.
