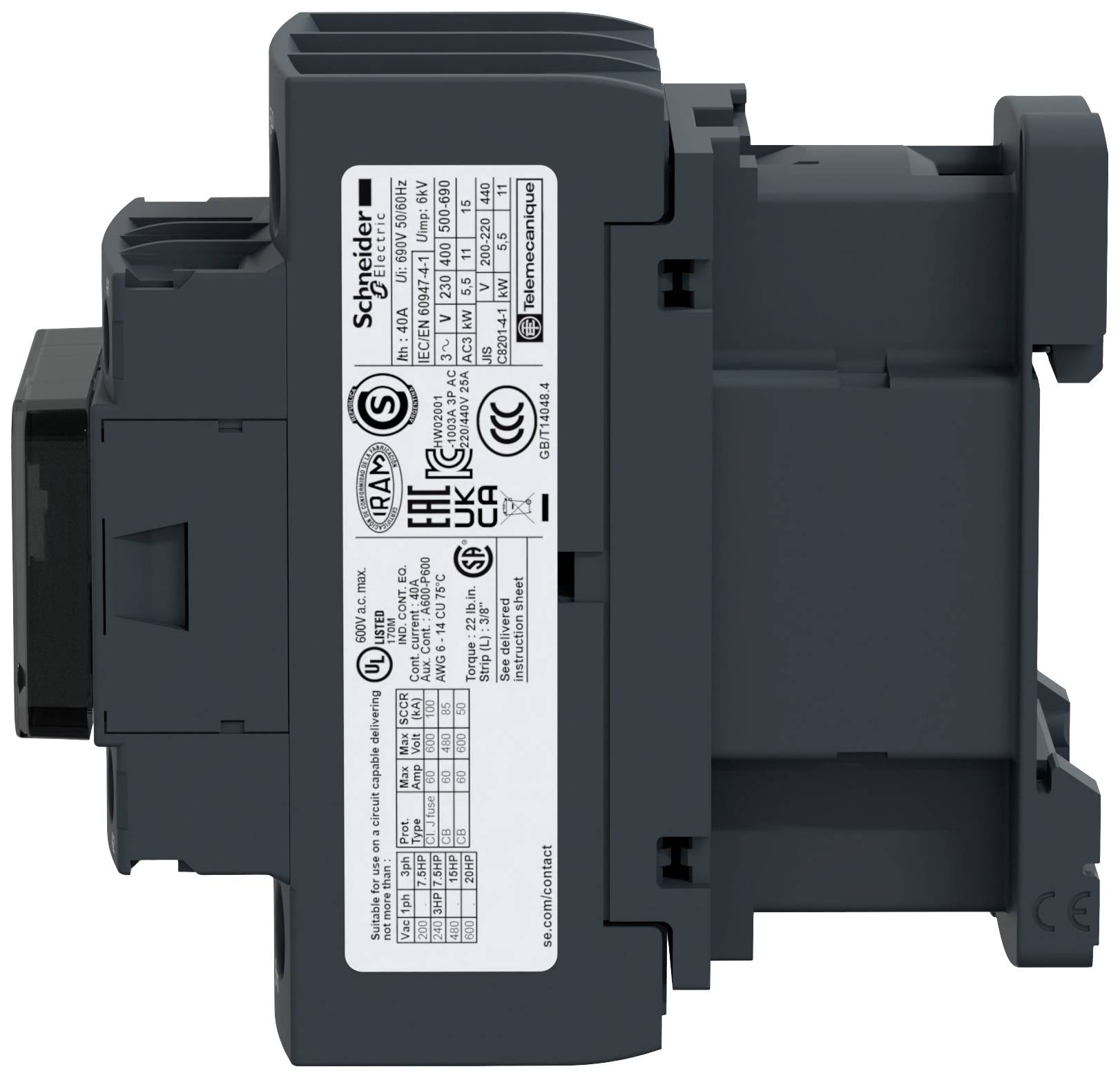

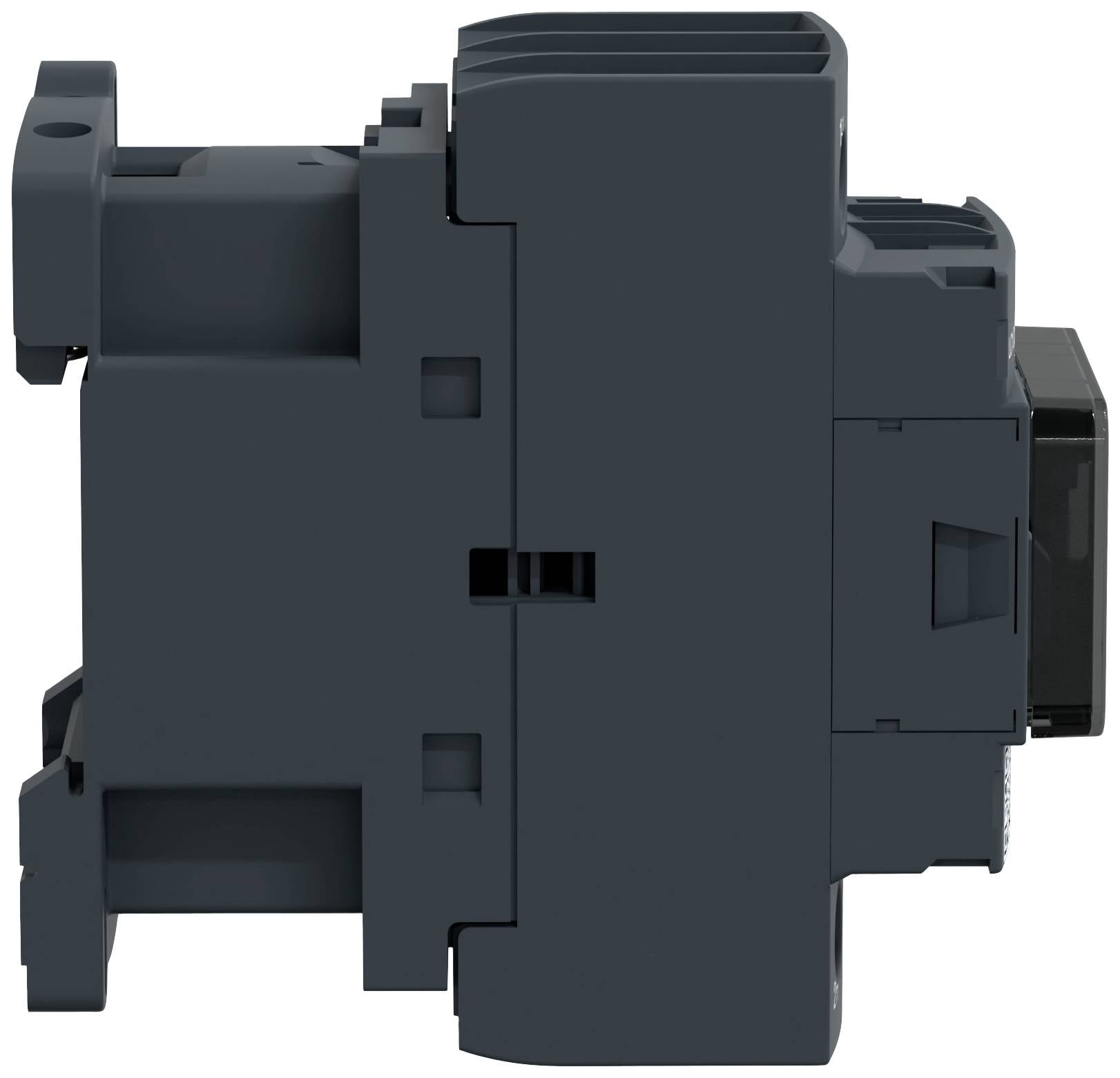

Schneider Electric LC1D25P7 Schütz 1 Schließer, 1 Öffner 11 kW mit Hilfskontakt Single 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schütz
Polzahl
3polig
Leistung
11 kW
Anschluss
Schraubklemme
Verpackungsart
Single
Anzahl
Gesamt (42,01 € / Stück)
42,01 €
zzgl. MwSt.
Nur noch 7 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
1-phasiges Halbleiterschütz 3RF23 (20-1C)
- TeSys D Schütz, 3-polig (3 Schließer), für Motorsteuerungsanwendungen bis 25 A/690 V AC-3/3e (11 kW bei 400 V).
- Es verfügt über eine 230-V-50/60-Hz-Wechselstromspule, integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung), Anschluss über Schraubklemmen.
- Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C bietet es eine hohe Zuverlässigkeit und Haltbarkeit.
Technische Daten
- Tesys Deca Contactor.3P(3No).Ac-3/Ac-3E.<=440V 25A.230V Ac Coil
- Verpackungsart
Single
- Produkt-Art
Schütz
- Typ
LC1D25P7
- Polzahl
3polig
- Kontaktart
1 Schließer
1 Öffner
- Steuerspannung (max.)
230 V/AC
- Steuerspannungs-Bereich
230 V/AC (max)
- Schaltspannung (min.)
17 V/DC
17 V/AC
- Schaltspannung (max.)
690 V/AC
- Max. Schaltleistung
11000 W
- Dauerstrom (max.)
40 A
11 kW
- Besonderheiten
mit Hilfskontakt

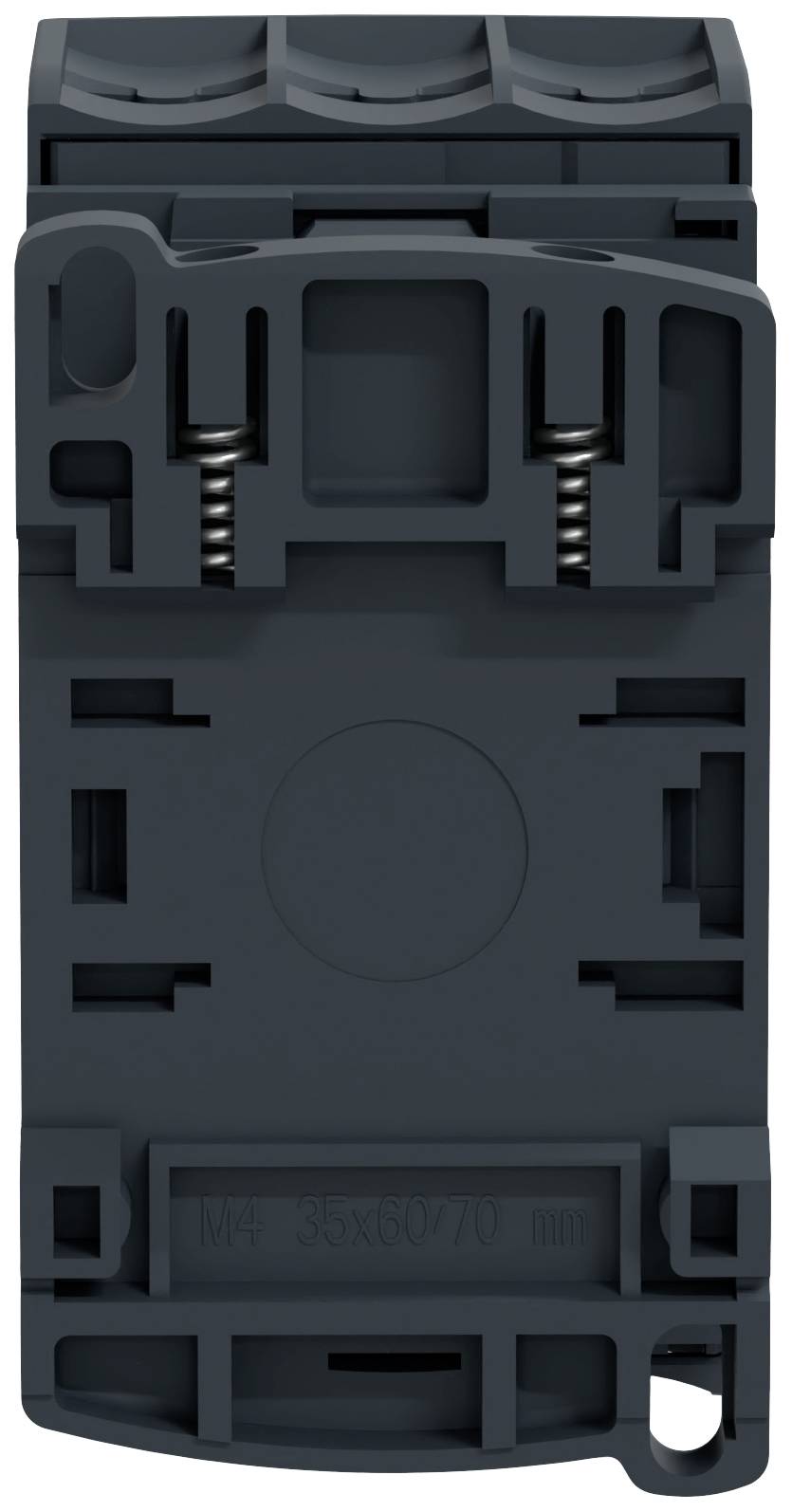

- Montageart
Hutschiene
- Anschluss
Schraubklemme
IP20
- Min. Temperatur
-5 °C
- Max. Temperatur
+60 °C
- Breite
45 mm
- Höhe
85 mm
- Tiefe
92 mm
- Abm.
(B x H x T) 45 x 85 x 92 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1667519 Schneider Electric LC1D25P7 Schütz 1 Schließer, 1 Öffner 11 kW mit Hilfskontakt Single 1 St.
Beschreibung
Leistungsschütz
Baugröße: TeSys D/Deca
Betriebsleistung bei AC-3/400 V: 11 kW
Hilfskontakt: 1 x Öffner/Schließer
Steuerspannung: 230 V AC
Betriebsstrom: 25 A
Anschluss: Schraubklemmen
Das kompakte Leistungsschütz TeSys LC1D25P7 von Schneider Electric kann bis zu einer Leistung von 11 kW bei AC-3/400 V eingesetzt werden. Das Leistungsschütz arbeitet mit einer Steuerspeisespannung von 230 V AC sowie einem Betriebsstrom von 25 A und verfügt über einen Öffner und einen Schließer als Hilfskontakte. Der Anschluss erfolgt über Schraubklemmen. Eingesetzt wird das Leistungsschütz LC1D25P7 in der Automatisierungs- und Steuerungstechnik, besonders in der Steuerung von Motoren und Anlagen und beim Einschalten von elektrischen Heizungen.
Baugröße: TeSys D/Deca
Betriebsleistung bei AC-3/400 V: 11 kW
Hilfskontakt: 1 x Öffner/Schließer
Steuerspannung: 230 V AC
Betriebsstrom: 25 A
Anschluss: Schraubklemmen
Das kompakte Leistungsschütz TeSys LC1D25P7 von Schneider Electric kann bis zu einer Leistung von 11 kW bei AC-3/400 V eingesetzt werden. Das Leistungsschütz arbeitet mit einer Steuerspeisespannung von 230 V AC sowie einem Betriebsstrom von 25 A und verfügt über einen Öffner und einen Schließer als Hilfskontakte. Der Anschluss erfolgt über Schraubklemmen. Eingesetzt wird das Leistungsschütz LC1D25P7 in der Automatisierungs- und Steuerungstechnik, besonders in der Steuerung von Motoren und Anlagen und beim Einschalten von elektrischen Heizungen.
Ausführung
- Allgemein:
- Anzahl der Pole: 3P
- Nennisolierspannung: 690 V
- Rated impulse withstand voltage (Uimp): 6 kV
- Breite: 45 mm
- Tiefe: 92 mm
- Höhe: 85 mm
Lieferumfang
- Geliefert wird: Schneider Electric Leistungsschütz 25A 230VAC LC1D25P7, Verpackungseinheit: 1 Stk., EAN: 3389110349955
Hinweise
Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
