SCHUNK Ausgleichseinheit AGE-XY-80 (324480)

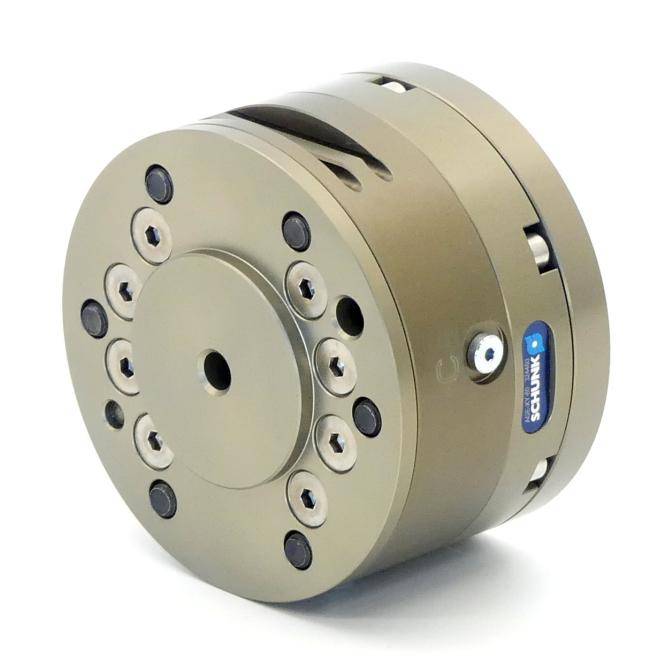

SCHUNK Ausgleichseinheit AGE-XY-80 (324480)-0

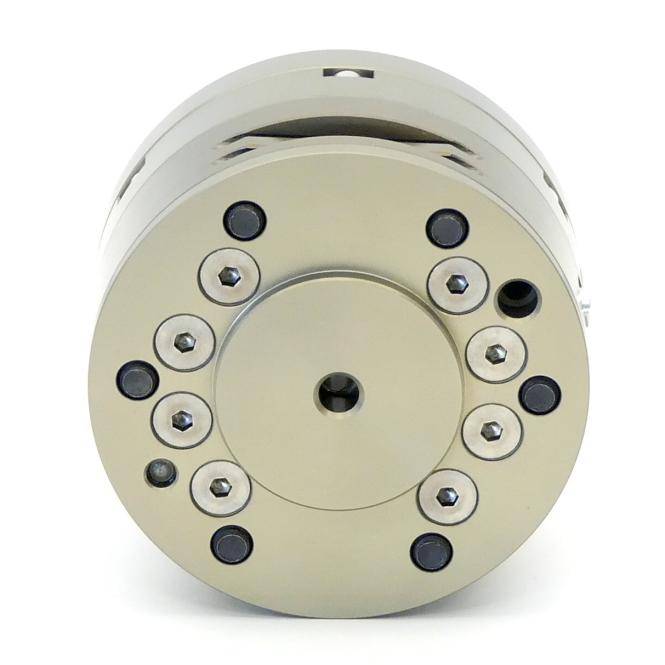

SCHUNK Ausgleichseinheit AGE-XY-80 (324480)-1

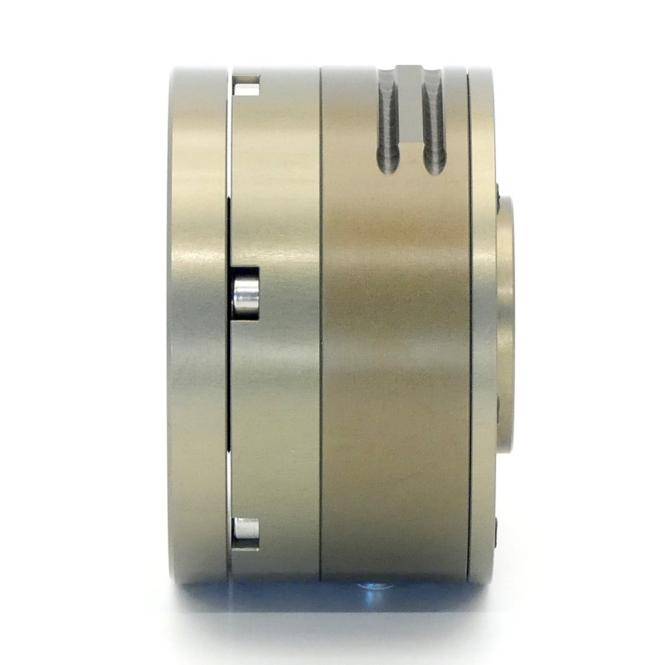

SCHUNK Ausgleichseinheit AGE-XY-80 (324480)-2

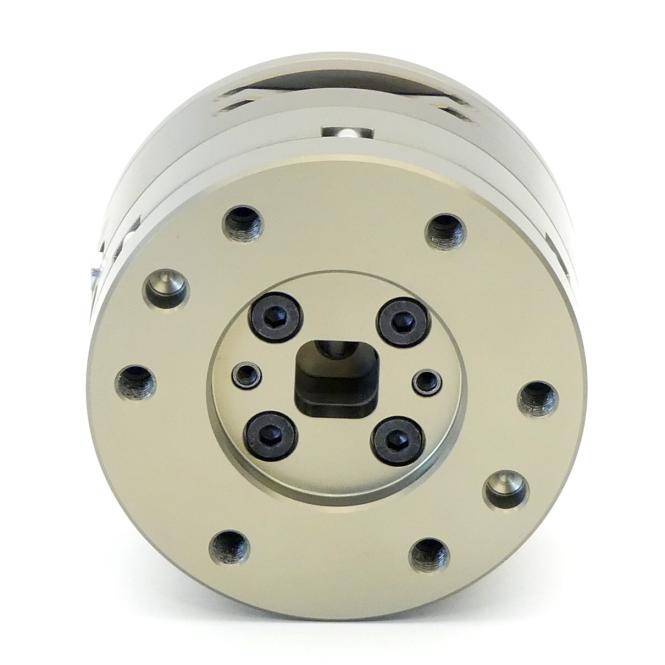

SCHUNK Ausgleichseinheit AGE-XY-80 (324480)-3
1/4
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Sofort-Lieferung Di., 27. Okt.
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad
Verkauf durch  Conrad ElectronicVersand durch  Maschinenteil24
Anzahl
Gesamt
1.304,70 €
steuerfreie IGL zzgl. MwSt.
&
zzgl. 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand
Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

  • Ausgleichsweg XY: ± 4 mm
  • Werkstückgewicht: 15 kg
  • Auslenkung rotatorisch: ± 16°
  • Kraft Fz max.: 750 N
  • Kraft Fd max.: 3200 N
  • Ausgleichsweg XY [mm]: ± 4
  • Auslenkung rotatorisch [ °]: ± 16
  • Empfohlenes Handlinggewicht vertikal [kg]: 15.0
  • Empfohlenes Handlinggewicht horizontal [kg]: 10.0
  • Verriegelungskraft [N]: 580.0
  • Max. Belastungskraft verriegelt [N]: 310.0
  • Max. Abstand Verschiebekraft Z [mm]: 200.0
  • Min. Betriebsdruck [bar]: 2.5
  • Max. Betriebsdruck [bar]: 8.0
  • Nennbetriebsdruck [bar]: 6.0
  • Wiederholgenauigkeit [mm]: 0.1
  • Anschluss roboterseitig: ISO 9409-1-80-6-M8
  • Eigenmasse [kg]: 1.49
  • Min. Umgebungstemperatur [ °C]: 5.0
  • Max. Umgebungstemperatur [ °C]: 60.0
  • Durchmesser D [mm]: 100.0
  • Höhe Z [mm]: 62.0
  • Moment Mx max. [Nm]: 30.0
  • Moment My max. [Nm]: 30.0
  • Moment Mz max. [Nm]: 9.0
  • Kraft Fz max. [N]: 750.0
  • Max. Kraft Fd [N]: 3200.0
Herst.-Teilenr.

324480

UKCA

nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 906583164 SCHUNK Ausgleichseinheit AGE-XY-80 (324480)

Beschreibung

Hersteller: Schunk
Artikelnummer: 324480
