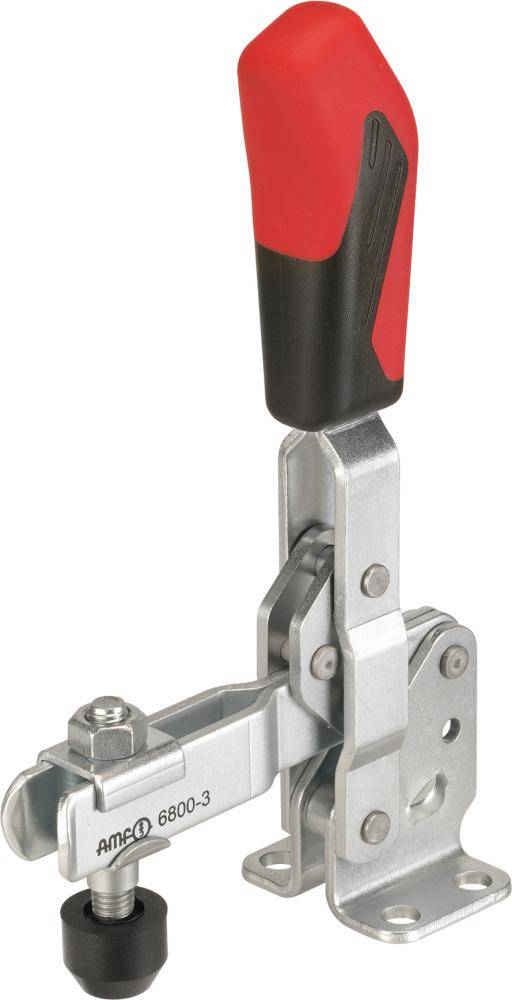

Senkrechtspanner Nr.6800 Gr.4 waagrechter Fuß AMF
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Spannelement-Satz
Bohrungs-Durchmesser
8.6 mm
Außen-Länge
141 mm
Gesamtlänge
185 mm
Breite
185 mm
137 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
26,06 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Senkrechtspanner 90043 Größe 4 Haltekraft (F1) 1,7kN Haltekraft (F2) 3,0kN Höhe 221mm Länge 141mm Andrückschraube M 8 x
- Andrückschraube: M8 x 65
- Bauart: waagrechter Fuß
- Fußgröße: 64 x 53 mm
- Größe: 4
- Haltekraft F1: 1,7 kN
- Haltekraft F2: 3 kN
- Höhe gespannt: 221 mm
- Länge geöffnet: 141 x 130 mm
- Marke: AMF
- Spannhöhe: 42,5 mm
Technische Daten
- Senkrechtspanner Nr.6800 | Grösse 4 230mmx140mm
- Mindestbestellmenge: 1 St.
- Größe: 4
- Haltekraft (F1): 1,7kN
- Haltekraft (F2): 3,0kN
- Höhe: 221mm
- Länge: 141mm
- Andrückschraube: M 8 x 65
- Öffnungswinkel α: 105°
- Gewicht: 630g
- Produkt-Art
Spannelement-Satz
- Bohrungs-Durchmesser
8.6 mm
- Außen-Länge
141 mm
- Gesamtlänge
185 mm
- Breite
185 mm
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3759206 Senkrechtspanner Nr.6800 Gr.4 waagrechter Fuß AMF
Beschreibung

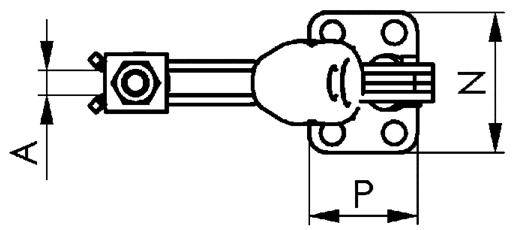

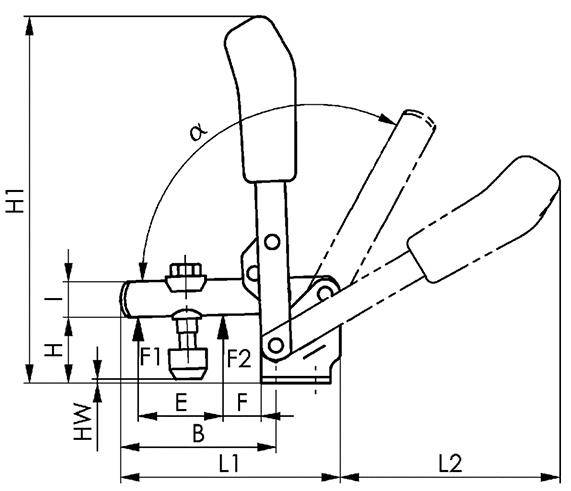

mit waagrechtem Fuß Weitere technische Eigenschaften: · F: 16mm · a*: 60° · P: 53mm · L: -mm · K: 13mm · C: 32mm · D: 8,6mm · a: 105° · F1: 1,7kN · L2: 130mm · HW min.: -6mm · L1: 141mm · I: 20mm · F2: 3kN · B: 101mm · M1: - · Bohrungs-Ø: 8,6 mm · H: 42,5mm · N: 64mm · E: 54mm · M: 43,5-46,5mm · A: 10mm · H1: 221mm · HW max.: 22,5mm · Spannweite: 54 mm
Lieferumfang
- 21020701
