Senkrechtspanner Nr.6812P Gr.8 senkrechter Fuß schwer AMF
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
20 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
328,56 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Größe: 8
- Andrückschraube: M12 x 110
- Bauart: senkrechter Fuß
- Länge geöffnet: 226 x 219 mm
- Spannhöhe: 106 mm
- Fußgröße: 76 x 95 mm
- Haltekraft F1: 20 kN
- Höhe gespannt: 338 mm
- Marke: AMF
- Breite
151 mm
- Bohrungs-Durchmesser
12.5 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 800246456 Senkrechtspanner Nr.6812P Gr.8 senkrechter Fuß schwer AMF
Beschreibung

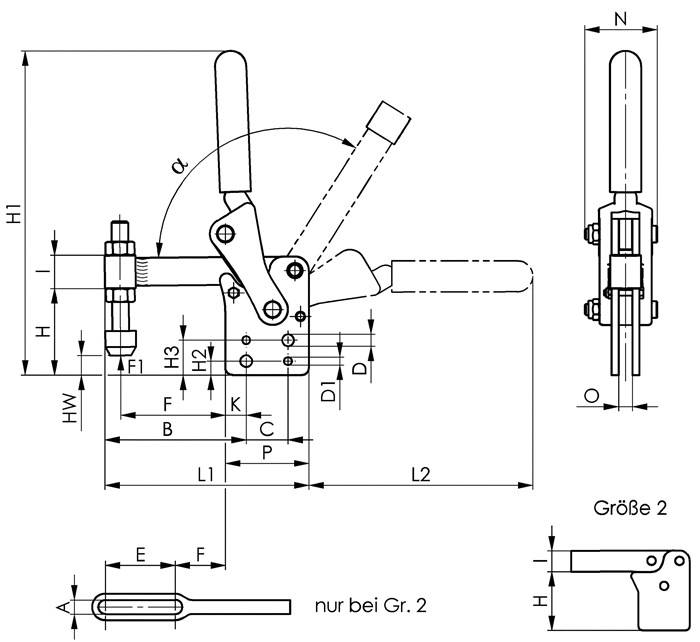

schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften: · A: 12,2mm · C: 55mm · D: 12,5mm · L2: 219mm · HW min.: 25mm · L1: 226mm · HW max.: 76mm · H1: 338mm · F1: 20kN · H2: 15mm · O: 16mm · Bohrungs-Ø: 12,5 mm · a*: 120° · I: 36mm · F: 120mm · B: 151mm · P: 95mm · Eigenschaft: schwer · K: 20mm · H: 106mm · H3: 40mm · N: 76mm · D1: 9,7mm · Spannweite:
Lieferumfang
- Geliefert wird: Amf Senkrechtspanner Nr.6812P Gr.8 senkrechter Fuß schwer, Verpackungseinheit: 1 Stk., EAN: 4020772090920
