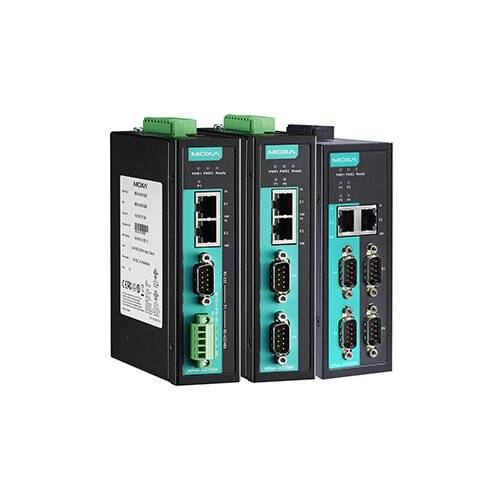

Serielle Geräteserver 1, 2 4 Anschlüssen für die industrielle Automatisierung

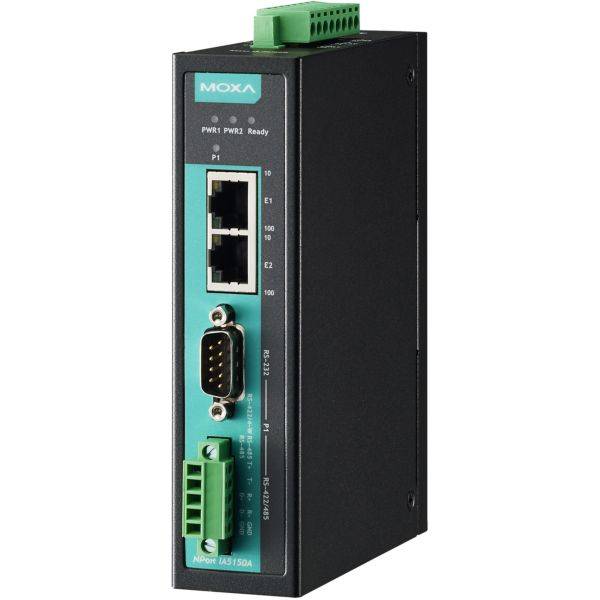

"Moxa - NPort-IA5150A" Die NPort IA5000A-Geräteserver sind für die Verbindung von seriellen Geräten der industriellen Automatisierung wie SPS, Sensoren, Zähler, Motoren, Antrieben, Barcode-Scannern und Bedienanzeigen konzipiert. Die Geräteserver sind robust gebaut, haben ein Metallgehäuse und Schraubanschlüsse und bieten vollständigen Überspannungsschutz. Die NPort IA5000A-Geräteserver sind äußerst benutzerfreundlich und ermöglichen einfache und zuverlässige serielle-to-Ethernet-Lösungen. Kaskadierende Ethernet-Ports erleichtern die Verkabelung Die NPort IA5000A-Geräteserver verfügen jeweils über zwei Ethernet-Ports, die als Ethernet-Switch-Ports genutzt werden können. Ein Port verbindet sich direkt mit dem Netzwerk oder Server, der andere Port kann entweder mit einem weiteren NPort IA-Geräteserver oder einem anderen Ethernet-Gerät verbunden werden. Die beiden Ethernet-Ports helfen, die Verkabelungskosten zu senken, indem sie die Notwendigkeit beseitigen, jedes Gerät mit einem separaten Ethernet-Switch zu verbinden. Redundante Stromanschlüsse Die NPort IA5000A-Serie von Geräteservern hat zwei Stromanschlüsse, die gleichzeitig an aktive DC-Stromquellen angeschlossen werden können. Wenn eine Stromquelle ausfällt, übernimmt die andere Quelle automatisch. Redundante Stromanschlüsse helfen, einen unterbrechungsfreien Betrieb Ihres Geräteservers sicherzustellen. Relaisausgangswarnungen und E-Mail-Benachrichtigungen Der integrierte Relaisausgang kann verwendet werden, um Administratoren zu alarmieren, wenn das Netzwerk ausfällt, wenn es zu einem Stromausfall kommt oder wenn sich die DCD- oder DSR-Seriensignale ändern. Eine E-Mail-Warnung kann ebenfalls ausgegeben werden, wenn eine Abnormalität festgestellt wird. Diese Funktionen sind wertvolle Werkzeuge, die Wartungsingenieuren ermöglichen, schnell auf Notfallsituationen zu reagieren. Überspannungsschutz für Serielle, Ethernet und Strom Die fortschrittliche Überspannungsschutzlösung von Moxa, die auf die seriellen, Strom- und Ethernet-Leitungen des NPort® IA5000A angewendet wird, wurde getestet und entspricht den Normen IEC -4-5. Dieser fortschrittliche Überspannungsschutz bietet eine robuste serielle-to-Ethernet-Lösung, die elektrische Geräte vor Spannungsspitzen schützt und gegen elektrische Störungen resistent ist, wie sie in der Öl-, Gas- und Energieautomatisierung auftreten. Zertifizierung für Industrieanwendungen Um einen sicheren und zuverlässigen Betrieb in industriellen Umgebungen zu gewährleisten, haben die NPort® IA5000A-Geräteserver verschiedene industrielle Zertifizierungen erhalten, darunter eine IP30-Klassifizierung für mechanischen Schutz und UL -Sicherheitszertifizierung für industrielle Steuergeräte. Darüber hinaus sind diese Geräteserver UL/cUL-zertifiziert (für Klasse, Division, Gruppen A, B, C, D), ATEX Klasse Zone und IECEx-konform für den Einsatz in gefährlichen Bereichen. LIEFERUMFANG: Gerät: x NPort-IA5150A Dokumentation: x Schnellinstallationsanleitung Protokoll: RS / / Serienmäßige Anschlüsse: Anschluss, Anschlüsse, Anschlüsse Stromversorgung: Intern Dual DC Verbindung: / -TX (RL45) Eigenschaften 2 Ethernet-Ports mit derselben IP oder zwei IP-Adressen für Netzwerkredundanz C1D2-, ATEX- und IECEx-zertifiziert für raue Industrieumgebungen Kaskadierende Ethernet-Ports für einfache Verkabelung Verbesserter Überspannungsschutz für serielle, LAN- und Stromanschlüsse Schraubklemmen für sichere Strom-/serielle Verbindungen Redundante DC-Stromversorgungseingänge Warnungen und Alarme über Relaisausgang und E-Mail 2 kV Isolation für serielle Signale (Isolationsmodelle) Betriebstemperaturbereich von -40 bis °C (-T-Modelle) Technische Spezifikationen Ethernet-Schnittstelle 10/100BaseT(X)-Ports (RJ45-Anschluss): Unterstützt IP-Adressen Auto MDI/MDI-X-Verbindung Magnetische Isolation:,5 kV (integriert) Ethernet-Softwarefunktionen Konfigurationsoptionen: Web-Konsole (HTTP/HTTPS) Windows-Dienstprogramm Gerätesuchdienstprogramm (DSU) MCC-Tool Serielle Konsole Telnet-Konsole Management: ARP BOOTP DHCP-Client DNS HTTP HTTPS ICMP IPv4 LLDP Rtelnet SMTP SNMPv1/v2c TCP/IP Telnet UDP Filter: IGMP v1/v2 Linux Real TTY-Treiber: Kernel-Versionen:.4.x,.6.x,.x,.x und.x Feste TTY-Treiber: SCO UNIX SCO OpenServer UnixWare QNX.25 QNX Solaris FreeBSD AIX.x HP-UX i Mac OS X macOS.12 macOS.13 macOS.14 macOS.15 Android-API: Android.1.x und später Zeitmanagement: SNTP Windows Real COM-Treiber: Windows /98/ME/NT/2000 Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64) Windows R2/2012/2012 R2/2016/2019 (x64) Windows Server Windows Embedded.0/6.0 Windows XP Embedded Sicherheitsfunktionen Authentifizierung: Lokale Datenbank Verschlüsselung: HTTPS, AES-128, RSA-1024, SHA-1, SHA-256 Sicherheitsprotokolle: HTTPS (TLS.2) IA5450A-Modelle: SNMPv3 Serielle Schnittstelle Anschluss: NPort IA5150A-Modelle: DB9-Stecker (RS-232), Schraubklemme (RS-422/485) NPort IA5250A/IA5450A-Modelle: DB9-Stecker (RS-232/422/485) Anzahl der Ports: Serielle Standards: RS-232, RS-422, RS-485 Betriebsmodi: Deaktiviert Ethernet-Modem Paarverbindung Echter COM Reverse Telnet RFC2217 TCP-Client TCP-Server UDP Baudrate: Unterstützt Standard-Baudraten (Einheit=bps):,,,,,,,,,,,,,,,,,.4k,.8k,.6k Stopbits:,,5, Parity: Kein Gerade Ungerade Space Mark Flusskontrolle: Keine RTS/CTS (nur RS-232) DTR/DSR (nur RS-232) XON/XOFF Isolation: NPort IA5150AI/IA5250AI/IA5450AI-Modelle: kV (I-Modelle) Pull-High/Low-Widerstand für RS-485: Kilo-Ohm, Kilo-Ohm Terminierung für RS-485: Ohm RS-485-Datenrichtungssteuerung: ADDC (automatische Datenrichtungssteuerung) Serielle Signale RS-232: TxD RxD RTS CTS DTR DSR DCD GND RS-422: Tx+ Tx- Rx+ Rx- GND RS-485-4w: Tx+ Tx- Rx+ Rx- GND RS-485-2w: Data+ Data- GND Stromparameter Eingangsstrom: NPort IA5150A-Modelle: mA (at) VDC NPort IA5150AI-Modelle: mA (at) VDC NPort IA5250A-Modelle: mA (at) VDC NPort IA5250AI-Modelle: mA (at) VDC NPort IA5450A-Modelle: mA (at) VDC NPort IA5450AI-Modelle: mA (at) VDC Eingangsspannung: bis VDC Stromanschluss: Schraubklemme Körperliche Eigenschaften Gehäuse: Metall Abmessungen: NPort IA5150A/IA5250A-Modelle: x x mm (1,42 x,13 x,51 Zoll) NPort IA5450A-Modelle:,8 x x mm (1,8 x,28 x,13 Zoll) Gewicht: NPort IA5150A-Modelle: g (1,05 lb) NPort IA5250A-Modelle: g (1,07 lb) NPort IA5450A-Modelle: g (1,23 lb) Installation: DIN-Schienenmontage, Wandmontage (mit optionalem Kit) Umweltbedingungen Betriebstemperatur: Standardmodelle: bis °C (32 bis °F) Breittemperatur-Modelle: -40 bis °C (-40 bis °F) Lagertemperatur (verpackt): -40 bis °C (-40 bis °F) Relative Luftfeuchtigkeit: bis % (nicht-kondensierend) Normen und Zertifizierungen EMC: EN /35 EMI: CISPR, FCC Teil B Klasse A EMS: IEC -4-2 ESD: Kontakt: kV; Luft: kV IEC -4-3 RS: MHz bis GHz: V/m IEC -4-4 EFT: Strom: kV; Signal: kV IEC -4-5 Surge: Strom: kV; Signal: kV IEC -4-6 CS: kHz bis MHz: V/m; Signal: V/m IEC -4-8 PFMF IEC -4-11 Gefährliche Standorte: NPort IA5100A/IA5200A-Modelle: UL/cUL Klasse I Division Gruppen A/B/C/D, ATEX Zone NPort IA5100A-IEX/IA5200A-IEX-Modelle: UL/cUL Klasse I Division Gruppen A/B/C/D, ATEX Zone, IECEx NPort IA5400A-Modelle: UL/cUL Klasse I Division Gruppen A/B/C/D, ATEX Zone, IECEx Sicherheit: UL Vibration: IEC -2-6 Schock: IEC -2-27 Freifall: IEC -2-32 Erklärung Umweltfreundliches Produkt: RoHS, CRoHS, WEEE MTBF Zeit: NPort IA5150A/IA5250A-Modelle:.805 Std. NPort IA5450A-Modelle:.711 Std. Standards: Telcordia (Bellcore) Standard TR/SR Moxa - LIC-MXviewOne-NEW-XN-SR Industrielle Netzwerkmanagement-Plattform der nächsten Generation
