Sicherheitsrelais XPSUS32AC Schneider Electric Betriebsspannung: 48 V/DC 2 Schließer (B x H x T) 22.5 x 100 x 120 mm LED kaufen

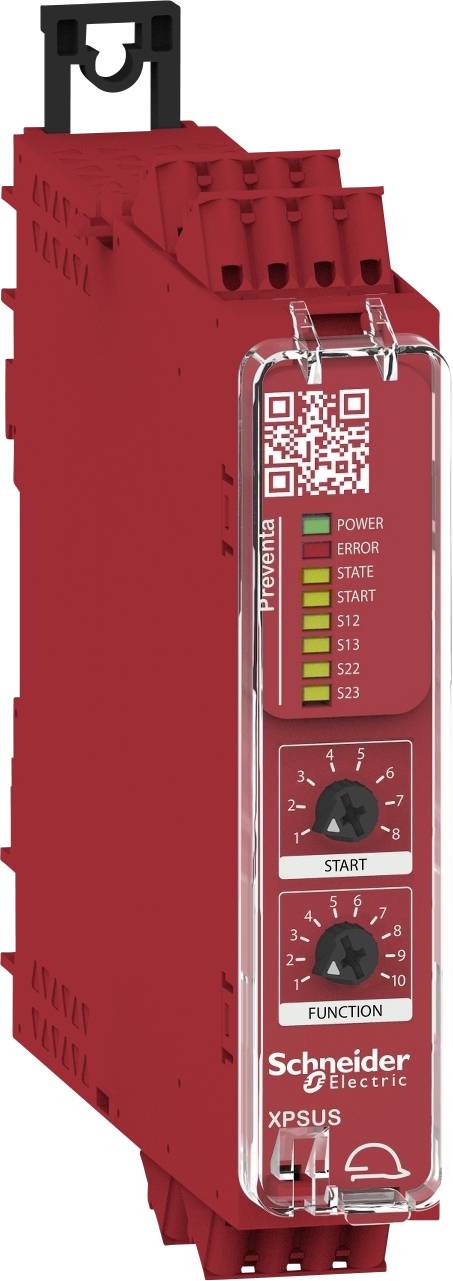

Rotes Sicherheitsmodul von Schneider Electric mit LED-Anzeigen für Power, Error, und Start. QR-Code oben.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Sicherheitsrelais

Anschluss

Federkraftklemme

Betriebsspannung

48 V/DC

Typ

XPSUS32AC

Sofort-Lieferung Mo., 12. Okt.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

204,16 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mo., 30. Nov.

Kostenfreier Versand

298,32 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Sicherheitsrelais 10Fkt 2Kreise PLe/Kat4/SIL3 2S 1T 48-240V FZ

Universell einsetzbare Sicherheitsrelais mit Diagnosefunktion
6 bis 10 verschiedenen Sicherheitsfunktionen direkt am Gerät auswählbar (modellabhängig)
Reduzierte Artikelzahl für einfache Produktauswahl und effiziente Lagerhaltung
Sicherheitsfunktion und Startposition über frontseitigen Drehschalter wählbar
Zeitverzögerung (SS1) von 0,1 Sekunden bis 15 Minuten einstellbar
Diagnosefunktion zur Zustandsübertragung an eine SPS und Reduzierung von Stillstandzeiten
Übertragung von Zuständen und Fehlern mittels eines Telegramms per Direktverdrahtung an den Standardeingang einer SPS
Ein vorgefertigter Funktionsbaustein wertet die Meldungen aus und meldet Zustandsinformationen
Einfache Einbindung in Drittanbieter-Systeme durch vorgefertigte Funktionsbausteine
Nur zwei Versorgungsvarianten: 24 V AC/DC und 48 - 240 V AC/DC
Weltweite Zulassung und Sicherheitsniveau PL e/Kat 4/SIL3/SILCL3
Zwei Baugrößen: 22,5 und 45 mm Breite

Technische Daten

Montagehalterung: 35 mm symmetrische DIN-Schiene
Leistungsaufnahme: 3 W 48 V DC
Sicherheitseingänge: 2
Nennbetriebsstrom Ie: 5 A AC-1; 3 A AC-15; 5 A DC-1; 3 A DC-13; 3 A AC-1; 1 A AC-15; 3 A DC-1; 1 A DC-13
Synchronisationszeit zwischen Eingängen: 0,5 s; 2 s; 4 s
Maximale Reaktionszeit bei geöffnetem Eingang: 20 ms
PVC-frei: Ja

Verpackungsart: Piece

Produkt-Art: Sicherheitsrelais

Typ: XPSUS32AC

Anschluss: Federkraftklemme

Betriebsspannung: 48 V/DC

Betriebsspannung min.: 48 V DC/AC

Betriebsspannung max.: 240 V DC/AC

Betriebsspannungsbereich: 48 - 240 V DC/AC

Ansprechzeit: 20 ms

Kontaktart: 2 Schließer

Performance Level: PL e

Safety Integrity Level: SIL 3

Sicherheitskategorie: 4

Zulassungen (Sensoren): TÜV
cUL

Besonderheiten: LED-Anzeige

: IP20
IP40
IP54

Tiefe: 120 mm

Breite: 22.5 mm

Höhe: 100 mm

Abm.: (B x H x T) 22.5 x 100 x 120 mm

Inhalt: 1 St.

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Betriebsspannung

Anschluss

Sicherheitsrelais XPSUAB11CC Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373927

24 V DC/AC

Federkraftklemme

Sicherheitsrelais XPSUAB11CP Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373928

24 V DC/AC

Schraubklemmen

Sicherheitsrelais XPSUAB31CC Schneider Electric Betriebsspannung: 24 V 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373929

24 V

Federkraftklemme

Sicherheitsrelais XPSUAB31CP Schneider Electric Betriebsspannung: 24 V/DC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373930

24 V/DC

Schraubklemmen

Sicherheitsrelais XPSUAF13AC Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373931

24 V DC/AC

Federkraftklemme

Sicherheitsrelais XPSUAF13AP Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373932

24 V DC/AC

Schraubklemmen

Sicherheitsrelais XPSUAF33AC Schneider Electric Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373933

24 V/DC

Federkraftklemme

Sicherheitsrelais XPSUAF33AP Schneider Electric Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373934

24 V/DC

Schraubklemmen

Sicherheitsrelais XPSUAK12AC Schneider Electric Betriebsspannung: 24 V DC/AC 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373935

24 V DC/AC

Federkraftklemme

Sicherheitsrelais XPSUAK12AP Schneider Electric Betriebsspannung: 24 V DC/AC 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373936

24 V DC/AC

Schraubklemmen

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2373953 Sicherheitsrelais XPSUS32AC Schneider Electric Betriebsspannung: 48 V/DC 2 Schließer (B x H x T) 22.5 x 100 x 120 mm LED

Beschreibung

Sicherheitsrelais
PL/Kategorie nach ISO13849-1: PL e/Kat. 4
SIL 3 (IEC 61508)
Eingangskanäle: 4
Freigabestrompfade: 2 x Schließer
Meldestrompfade: 1 x Öffner
Mit Diagnoseausgang
Querschlusserkennung
Versorgungsspannung: 48...240 V AC/DC
Anschluss: Federzugklemmen ***Eine Rückgabe ist nur im ungeöffneten Zustand möglich***

Das Sicherheitsrelais Harmony XPSUS32AC von Schneider Electric dient der Überwachung sicherheitsgerichteter Stromkreise. Es verfügt über zwei Schließerkontakte als Freigabestrompfade sowie einen Hilfskontakt und kann vierkanalig mit Querschlusserkennung angesteuert werden. Zur Erleichterung der Diagnose und Wartung verfügt das Relais über einen gepulsten Halbleiter-Diagnoseausgang. Dieser kann mittels SPS-Diagnosebaustein ausgewertet werden.

Das Sicherheitsrelais Harmony XPSUS32AC mit einer Versorgungsspannung von 48...240 V AC/DC bietet eine Funktionsanzeige mit sechs gelben LED's sowie jeweils einer grünen (Power) und einer roten (Error) LED. Es wird über abnehmbare Federzugklemmen angeschlossen und kann auf einer Tragschiene DIN 35 montiert werden.
