Siemens 3NP11231BC20 Sicherungslasttrennschalter 3polig 160 A 690 V/AC 1 St. kaufen

Ein schwarzer elektronischer Schalter mit mehreren Bedienelementen und einem Display, vermutlich zur Steuerung von elektrischen Geräten.

Abbildung ähnlich

Schaltschema mit drei vertikalen Schaltern, nummeriert von links nach rechts: 1-2, 3-4, 5-6. Linien verbinden obere und untere Anschlüsse.

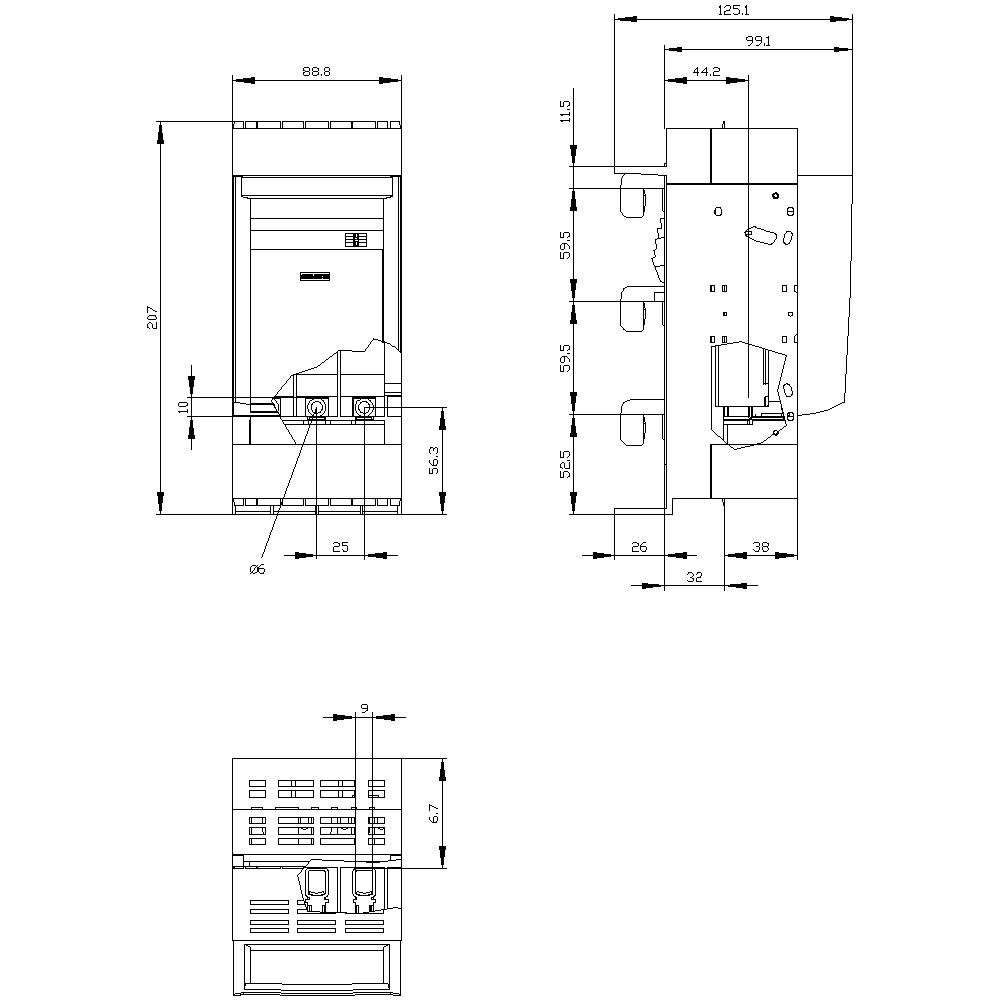

Technische Zeichnung einer Maschine mit detaillierten Maßen in Millimetern. Vorder-, Seiten- und Draufsicht sind dargestellt.

1/3

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Polzahl

Nennstrom - gerundet

160 A

Ausführung

Abdeckebene 32/70 mm

RoHS-konform

Datenblatt (PDF)

Sofort-Lieferung Fr., 9. Okt.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

56,77 €

zzgl. MwSt.

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 14. Okt.

4,95 € Versand

Versand

74,20 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH000, 160 A

Ausführung als Hauptschalter: nein, Ausführung als Sicherheitsschalter: ja, 690 V, 125 A, 80 kA, NH000, 3, Mit Sicherungsüberwachung: nein, Rahmenklemme, sonstige, Mit Steckverbindern bestückt: nein, Geeignet für Bodenbefestigung: nein, Geeignet für Frontbefestigung: nein, Geeignet für Sammelschienenaufbau: ja, Deckelgriff, vorne, Motorantrieb optional: nein, Motorantrieb integriert: nein

Technische Daten

Schutzart: IP20, IP30, IP40
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur: -25 °C - +55 °C
Isolationsspannung: 1000 V
mechanische Lebensdauer: 2000
Befestigungsart: Sammelschiene
Ausführung des elektrischen Anschlusses: Rahmenklemme
Verlustleistung: 42 W

Ausführung: Abdeckebene 32/70 mm

Produkt-Art: Sicherungslasttrennschalter

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 88.8 x 211.4 x 127.6 mm

Inhalt: 1 St.

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Nennspannung: 690 V/AC

Breite: 88.8 mm

Höhe: 211.4 mm

Tiefe: 127.6 mm

: sonstige

: 125 A

: 3

: 80 kA

: IP40

: NH000

: FALSE

: Rahmenklemme

: FALSE

: Deckelgriff

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 690 V

: FALSE

: FALSE

: vorne

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1741203 Siemens 3NP11231BC20 Sicherungslasttrennschalter 3polig 160 A 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741203 Siemens 3NP11231BC20 Sicherungslasttrennschalter 3polig 160 A 690 V/AC 1 St.

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH000, 160 A, für Sammelschienensystem 8US 60mm, Rahmenklemme, Abdeckebene 32/70mm Sicherungslasttrennschalter 3NP bis 630 A mit verbessertem Personen- und Anlagenschutz und komfortabler Anschlusstechnik. Die Sicherungslasttrennschalter bewahren Anlagen in Industrie oder Infrastruktur vor Überlast und Kurzschluss und sind für den branchenübergreifenden Einsatz geeignet. Der standardmäßig enthaltene Umgreif- und Berührungsschutz der neuen Sentron-Reihe 3NP1 verhindert dass der Anwender bei der Montage von Sammelschienensystemen stromführende Teile berührt, selbst bei rückseitigem Zugriff.Zusätzlich kann der Anwender kann durch die großen Sichtfenster leicht die eingesetzten Sicherungen erkennen. Die Siemens Sicherungslasttrennschalter 3NP zeichnen sich vor allem aus durch: 1. Höchst flexibel durch modularen Aufbau und durchgängiges Zubehör. 2. Geeignet für Bodenbefestigung, Hutschiene, und Siemens Sammelschienensystem 8US 3. Elektronische Sicherungsüberwachungsfunktion inkl. Netzüberwachung. 4. Fünf Baugrößen von 100 A bis 630 A bis Schutzart IP40. 5. Schneller und sicherer Umbau für Kabelabgang oben / unten. 6. Flexible Schaltzeitpunkte des Hilfsschalters möglich (gleichzeitig oder voreilend). 7. Möglichkeit zum Abschließen und Plombieren.
